申请日2012.05.10
公开(公告)日2012.08.29
IPC分类号C02F9/08; C02F1/28; C02F103/04; C02F1/44; C02F1/32
摘要
本发明公开了一种超纯水机，它包括壳体，壳体中设置有预纯化柱、超纯化柱、精密过滤器(13)、紫外消解器(14)、反渗透膜柱(16)、供水泵和增压泵，供水泵通过进水电磁阀与预纯化柱连接，预纯化柱与精密过滤器(13)连接，精密过滤器(13)与紫外消解器(14)连接，紫外消解器(14)与超纯化柱连接，超纯化柱与增压泵连接，增压泵与反渗透膜柱(16)连接，反渗透膜柱(16)与三通电磁阀(25)连接。本发明还公开了一种水处理方法。本发明的优点在于，成本低，能耗低。
权利要求书
1.水处理方法，其特征在于，它包括以下步骤：
A.将原水用含有树脂的纯化柱过滤;
B.将过滤后的水送入含有KDF滤料的过滤器;
C.对步骤B中得到的水进行紫外线消毒;
D.将消毒后的水用含有精混树脂的纯化柱过滤;
E.采用反渗透法处理步骤D中得到的水，最终得到超纯水。

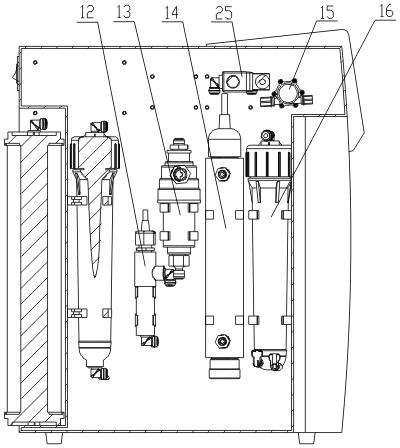

2.用于实现权利要求1所述的水处理方法的超纯水机，其特征在于：它包括壳体(11)，壳体(11)中设置有预纯化柱(1)、超纯化柱(5)、精密过滤器(13)、紫外消解器(14)、反渗透膜柱(16)、供水泵(23)和增压泵(24)，供水泵(23)通过进水电磁阀(20)与预纯化柱(1)连接，预纯化柱(1)与精密过滤器(13)连接，精密过滤器(13)与紫外消解器(14)连接，紫外消解器(14)与超纯化柱(5)连接，超纯化柱(5)与增压泵(24)连接，增压泵(24)与反渗透膜柱(16)连接，反渗透膜柱(16)与三通电磁阀(25)连接。
3.根据权利要求2所述的超纯水机，其特征在于：所述的壳体(11)上设置有浓水排水接头(2)、原水进水接头(3)和纯水接头(8)，浓水排水接头(2)通过浓水电磁阀(21)与反渗透膜柱(16)连接，原水进水接头(3)与供水泵(23)连接，，原水进水接头(3)与供水泵(23)之间设置有进水流量计(4)和电导率探头(22)，纯水接头(8)与三通电磁阀(25)连接，三通电磁阀(25)还与供水泵(23)的进口连接，纯水接头(8)与三通电磁阀(25)之间设置有取水流量计(15)，反渗透膜柱(16)与三通电磁阀(25)之间设置有电阻率探头(12)。
4.根据权利要求3所述的超纯水机，其特征在于：所述的电导率探头(22)与电导率变送器(18)电连接，电阻率探头(12)与电阻率变送器(17)电连接。
5.根据权利要求4所述的超纯水机，其特征在于：所述的紫外消解器(14)与紫外消解器镇流器(6)电连接，在壳体(11)上靠近纯水接头(8)的位置设置有照明灯(9)。
6.根据权利要求5所述的超纯水机，其特征在于：它还包括控制电路板(19)，控制电路板(19)与进水流量计(4)、紫外消解器镇流器(6)、照明灯(9)、取水流量计(15)、电阻率变送器(17)、电导率变送器(18)、进水电磁阀(20)、浓水电磁阀(21)、供水泵(23)和增压泵(24)电连接。
7.根据权利要求6所述的超纯水机，其特征在于：它还包括触摸屏(10)，触摸屏(10)设置于壳体(11)上，触摸屏(10)与控制电路板(19)电连接。
8.根据权利要求2~7中任意一个权利要求所述的超纯水机，其特征在于：所述的壳体(11)的底部设置有橡胶机脚(7)。
说明书
超纯水机及其水处理方法
技术领域
本发明涉及一种超纯水制取装置和水处理方法。
背景技术
超纯水广泛应用于实验室分析化学试验、基因组学、蛋白质组学及细胞培养等生命科学研究中;在集成电路工业中，用于半导体原材料和所用器皿的清洗、光刻掩模版的制备和硅片氧化用的水汽源等。此外，其他固态电子器件、厚膜和薄膜电路、印刷电路、真空管等的制作也都要使用超纯水。
超纯水的纯度极高，故对其制造设备和制造方法都有严格的要求。传统的超纯水制造方法为在循环管路中采用树脂对水进行不断过滤，直至得到的水满足超纯水的技术要求。传统方法的缺点在于，对树脂的要求极高，所用的树脂要能滤除水中含有的有机碳，其价格十分昂贵。而且在传统方法的使用条件下，树脂的使用周期短，需要频繁更换，其使用成本高昂。采用传统方法制取超纯水的设备，需要一直开机才能实现水的循环过滤，能耗高。
发明内容
本发明的目的即在于克服现有技术的不足，提供一种成本低廉的水处理方法;
本发明的另一个目的在于提供一种实现所述的水处理方法的超纯水机。
本发明的目的通过以下技术方案实现：
水处理方法，它包括以下步骤：
A.将原水用含有树脂的纯化柱过滤，纯化柱中的树脂吸附原水中的有机物;
B.将过滤后的水送入含有KDF滤料的过滤器，KDF滤料可抑制水中微生物的滋生;
C.对步骤B中得到的水进行紫外线消毒，杀灭水中的细菌;
D.将消毒后的水用含有精混树脂的纯化柱过滤，精混树脂可去除溶于水中的离子，降解无机碳;
E.采用反渗透法处理步骤D中得到的水，降低水中的有机碳含量，最终得到超纯水。
本发明的另一个目的通过以下技术方案实现：
超纯水机，它包括壳体，壳体中设置有预纯化柱、超纯化柱、精密过滤器、紫外消解器、反渗透膜柱、供水泵和增压泵，供水泵通过进水电磁阀与预纯化柱连接，预纯化柱与精密过滤器连接，精密过滤器与紫外消解器连接，紫外消解器与超纯化柱连接，超纯化柱与增压泵连接，增压泵与反渗透膜柱连接，反渗透膜柱与三通电磁阀连接。
壳体上设置有浓水排水接头、原水进水接头和纯水接头，浓水排水接头通过浓水电磁阀与反渗透膜柱连接，原水进水接头与供水泵连接，，原水进水接头与供水泵之间设置有进水流量计和电导率探头，纯水接头与三通电磁阀连接，三通电磁阀还与供水泵的进口连接，纯水接头与三通电磁阀之间设置有取水流量计，反渗透膜柱与三通电磁阀之间设置有电阻率探头。
电导率探头与电导率变送器电连接，电阻率探头与电阻率变送器电连接。
紫外消解器与紫外消解器镇流器电连接，在壳体上靠近纯水接头的位置设置有照明灯。
它还包括控制电路板，控制电路板与进水流量计、紫外消解器镇流器、照明灯、取水流量计、电阻率变送器、电导率变送器、进水电磁阀、浓水电磁阀、供水泵和增压泵电连接。
它还包括触摸屏，触摸屏设置于壳体上，触摸屏与控制电路板电连接。
壳体的底部设置有橡胶机脚。
本发明的优点在于：采用反渗透法制取超纯水，降低了对树脂的要求，增加了树脂的使用寿命，降低了成本;无需循环过滤，超纯水机无需一直开机，降低了能耗。
