申请日2012.05.10
公开(公告)日2012.12.05
IPC分类号B01D29/64; B01D29/03
摘要
本实用新型公开了一种直排式旋转刷板污水过滤机，是由机盖、净水出水管、净水舱、滤网、转轴、污水进水管、减速器、支架、排污管、电动机、机体、污水舱、直排式旋转刷板组成的;采用旋转的直排式旋转刷板清洁滤网上的污物，实现高效率自动污水过滤排污之目的，运行过程中物料可不断流，旋转的直排式旋转刷板极易将堵塞滤网的污物刷洗脱除落到底部，由排污管排除，可实现了连续化、自动化生产，具有处理量大，使用寿命长，清洗效率高的特点。
权利要求书

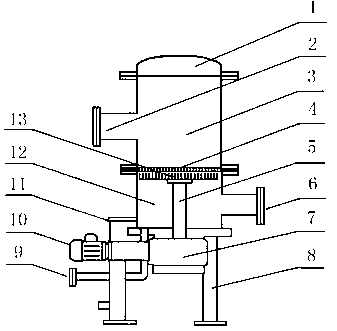

1.一种直排式旋转刷板污水过滤机，其特征是：由机盖、净水出水管、净水舱、滤网、转轴、污水进水管、减速器、支架、排污管、电动机、机体、污水舱、直排式旋转刷板组成;机体上部设置机盖，机体一侧上部设置净水出水管、另一侧下部设置污水进水管，机体下部设置支架，机体内设置由滤网分离的污水舱和净水舱，污水舱底部设置带电动机的减速器和排污管。
2.根据权利要求1所述的一种直排式旋转刷板污水过滤机，其特征是：污水舱内部设置直排式旋转刷板与上部滤网齐平，直排式旋转刷板由转轴与减速器连接。
说明书
一种直排式旋转刷板污水过滤机
技术领域
本发明涉及过滤机的技术领域，尤其指一种直排式旋转刷板污水过滤机。
背景技术
在污水处理领域，过滤器处理技术无疑是一种被广泛使用并有良好效果的污水处理技术。现在人们认识到水源过滤系统不仅要保护机械设备, 还要面对巨大的水资源短缺和水污染问题，但是过滤器的技术的不足越来越突出地显现在人们的眼前,特别是小型的污水过滤装置存在着自动化运行低,更换滤网频繁的不足,给污水过滤带来诸多的不便。
发明内容
本实用新型一种直排式旋转刷板污水过滤机，可以解决上述技术的不足，采用旋转的直排式旋转刷板清洁滤网上的污物，实现高效率自动污水过滤排污之目的。
为了实现上述目的，本发明的技术解决方案为：一种直排式旋转刷板污水过滤机包括由机盖、净水出水管、净水舱、滤网、转轴、污水进水管、减速器、支架、排污管、电动机、机体、污水舱、直排式旋转刷板组成;机体上部设置机盖，机体一侧上部设置净水出水管、另一侧下部设置污水进水管，机体下部设置支架，机体内设置由滤网分离的污水舱和净水舱，污水舱底部设置带电动机的减速器和排污管;污水舱内部设置直排式旋转刷板与上部滤网齐平，直排式旋转刷板由转轴与减速器连接。
本实用新型应用效果是：运行过程中物料可不断流，旋转的直排式旋转刷板极易将堵塞滤网的污物刷洗脱除落到底部，由排污管排除，可实现了连续化、自动化生产，具有处理量大，使用寿命长，清洗效率高的特点。
