申请日2012.08.22
公开(公告)日2013.03.13
IPC分类号B01D29/66; B01D29/05
摘要
本实用新型公开了一种适用于饮用水处理用的滤板，由滤板本体和滤板鼻子构成，所述滤板鼻子位于滤板本体的一端，其横断面直径小于滤板本体的横断面直径;所述滤板本体上设有若干滤头。本实用新型具有结构简单、安装方便、气水分布均匀、适用于新建及改造的任何面积的滤池、能增加已建滤池的滤料层高度，能广泛的应用于新建及改造的饮用水厂的优点。
权利要求书
1.一种适用于饮用水处理用的滤板，其特征在于，由滤板本体和滤板鼻子构成，所述滤板鼻子位于滤板本体的一端，其横断面直径小于滤板本体的横断面直径;所述滤板本体上设有若干滤头。
2.根据权里要求1所述的适用于饮用水处理用的滤板，其特征在于，所述滤板为厚度4mm、高度为212mm、带有自粘蜂窝橡胶条的永久性塑料模板。
3.根据权里要求1所述的适用于饮用水处理用的滤板，其特征在于，所述滤板鼻子设有上部配气孔和下部配水孔。
4.根据权里要求1所述的适用于饮用水处理用的滤板，其特征在于，所述滤板直接放在滤池池底，其上方及四周浇筑混凝土固定;滤板鼻子插入池壁，用于配水配气。
5.根据权里要求4所述的适用于饮用水处理用的滤板，其特征在于，所述滤板上方及四周浇筑混凝土固定后，完工高度为312mm。
6.根据权里要求1所述的适用于饮用水处理用的滤板，其特征在于，所述滤板的材料为食品级材料。
说明书
一种适用于饮用水处理用的滤板
技术领域
本实用新型属于饮用水处理领域，具体地，涉及一种适用于饮用水处理用的滤板。
背景技术
目前，公知的用在饮用水处理中的的滤板结构复杂，安装不方便，对土建施工要求高，不利于旧水厂的改造。例如专利申请号为200710029654.7，名称为一种过滤滤板中公开的的一种滤板，包括若干个折板，若干个折板相连接成一体，折板板壁上设置有若干配水配气孔。专利申请号为200710029655.1，名称为 一种过滤滤板中公开的的一种滤板，包括若干个漏斗体，漏斗体之间沿上壁沿处向外延展相联接成一体，漏斗体包括设置在上部的斗部和设置在下部的导管部，导管部的管壁上设置有若干配水配气孔且导管部的底部封闭。
实用新型内容
为了克服现有的在饮用水处理中的滤板结构复杂，安装不方便，对土建施工要求高，不利于旧水厂的改造等缺点和不足，本实用新型提供了一种适用于饮用水处理用的滤板，它具有结构简单、安装方便、气水分布均匀、适用于新建及改造的任何面积的滤池、能增加已建滤池的滤料层高度，能广泛的应用于新建及改造的饮用水厂的优点。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种适用于饮用水处理用的滤板，由滤板本体和滤板鼻子构成，所述滤板鼻子位于滤板本体的一端，其横断面直径小于滤板本体的横断面直径;所述滤板本体上设有若干滤头。
优选地，所述滤板为厚度4mm、高度为212mm、带有自粘蜂窝橡胶条的永久性塑料模板。
优选地，所述滤板鼻子设有上部配气孔和下部配水孔。
优选地，所述滤板直接放在滤池池底，其上方及四周浇筑混凝土固定;滤板鼻子插入池壁，用于配水配气。
优选地，所述滤板上方及四周浇筑混凝土固定后，完工高度为312mm。
优选地，所述滤板的材料为食品级材料。

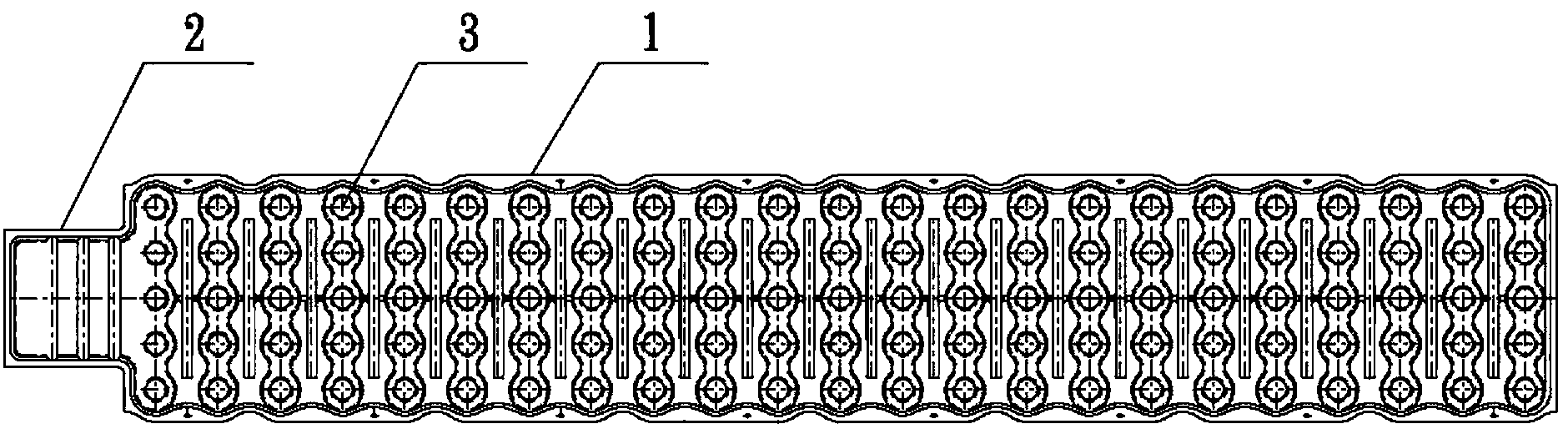

本实用新型公开的一种适用于饮用水处理用的滤板，是一个4mm厚、带有自粘蜂窝橡胶条的永久性塑料模板，标准颜色为黑色，其制造材料为CYCOLAC S 848 B 40079F，为食品级材料，具有卫生合格证明书(ACS)，能与水连续接触，其长度、宽度可以根据池体实际尺寸调整。该滤板由滤板本体及鼻子组成，滤板本体用于安装滤头，鼻子插入池壁，用于配水配气。滤板按一定的距离直接放在滤池池底上，在其上方及四周现浇混凝土，完工高度为312mm。反冲洗气的通道既可以是通过配水侧渠从滤板鼻子的配气孔进入也可以是从每个滤板的末端滤头进入滤池底部进行反冲洗。
本实用新型具有以下有益效果：
本实用新型克服了现有的在饮用水处理中的滤板结构复杂、安装不方便、对土建施工要求高、不利于旧水厂的改造等缺点和不足，提供了一种滤板，它具有结构简单、安装方便、气水分布均匀、适用于新建及改造的任何面积的滤池、能增加已建滤池的滤料层高度，能广泛的应用于新建及改造的饮用水厂的优点，具体地：
1、滤板的材料为食品级材料CYCOLAC S 848 B 40079F，结构简单;
2、滤板安装高度低，可以节省大约700mm的高度。在滤池池体高度不变的情况下，相当于增加了滤料层的高度，由于活性碳滤池的滤料层高度比砂滤池的高，此增加的高度对于把砂滤池改造成活性炭滤池时非常重要;
3、跟其它滤板相比，土建费用更低，对于任何饮用水厂的建造都是有利的;
4、对于土建承包商的技术水平要求较低，安装方便;
5、尺寸可以根据池体调整，适用于任何面积的滤池，大大增加了应用的灵活性;
6、反冲洗气管布置灵活，当配水侧渠不适合配气时，可以选择从滤板的末端滤头进入滤池底部进行反冲洗;
7、质量轻，容易运输及使用。
