申请日2012.05.03
公开(公告)日2012.12.05
IPC分类号B01D33/067
摘要
本实用新型提供了一种延长带式塑料滤布使用寿命的弹性带式污泥压滤脱水机滚筒，包括中间挖空的封闭滚筒本体，所述滚筒本体中心设有中心杆，所述中心杆与滚筒本体之间通过花键固定，所述滚筒本体的外表面设有多条均匀分布的橡胶条。所述橡胶条交叉均匀分布或平行均匀分布。本实用新型的弹性带式污泥压滤脱水机滚筒，结构简单，在滚筒本体表面设有多条均匀分布的橡胶条，由于橡胶条有弹性，可以减小对带式塑料滤布的磨损，延长带式塑料滤布的使用寿命，而且橡胶条突出滚筒本体，挤压效果更好。
权利要求书
1.一种弹性带式污泥压滤脱水机滚筒，其特征在于：包括中间挖空的封 闭滚筒本体，所述滚筒本体中心设有中心杆，所述中心杆与滚筒本体之间通过 花键固定，所述滚筒本体的外表面设有多条均匀分布的橡胶条。
2.根据权利要求1所述的弹性带式污泥压滤脱水机滚筒，其特征在于： 所述橡胶条交叉均匀分布或平行均匀分布。
说明书
弹性带式污泥压滤脱水机滚筒
技术领域
本实用新型涉及一种脱水机滚筒，尤其是一种弹性带式污泥压滤脱水机滚 筒。
背景技术
带式污泥脱水机由于受污泥负荷波动的影响小，还具有出泥含水率较低， 工作稳定启耗少、管理控制相对简单等优点，得到广泛应用。但是现有的带式 污泥压滤脱水机构均是采用直径达的圆管直接安装试用，由于圆管表面粗糙结 实，很容易磨损带式塑料滤布，使滤布使用寿命缩短，造成材料浪费，增加生 产成本。
实用新型内容
本实用新型提供了一种延长带式塑料滤布使用寿命的弹性带式污泥压滤 脱水机滚筒。

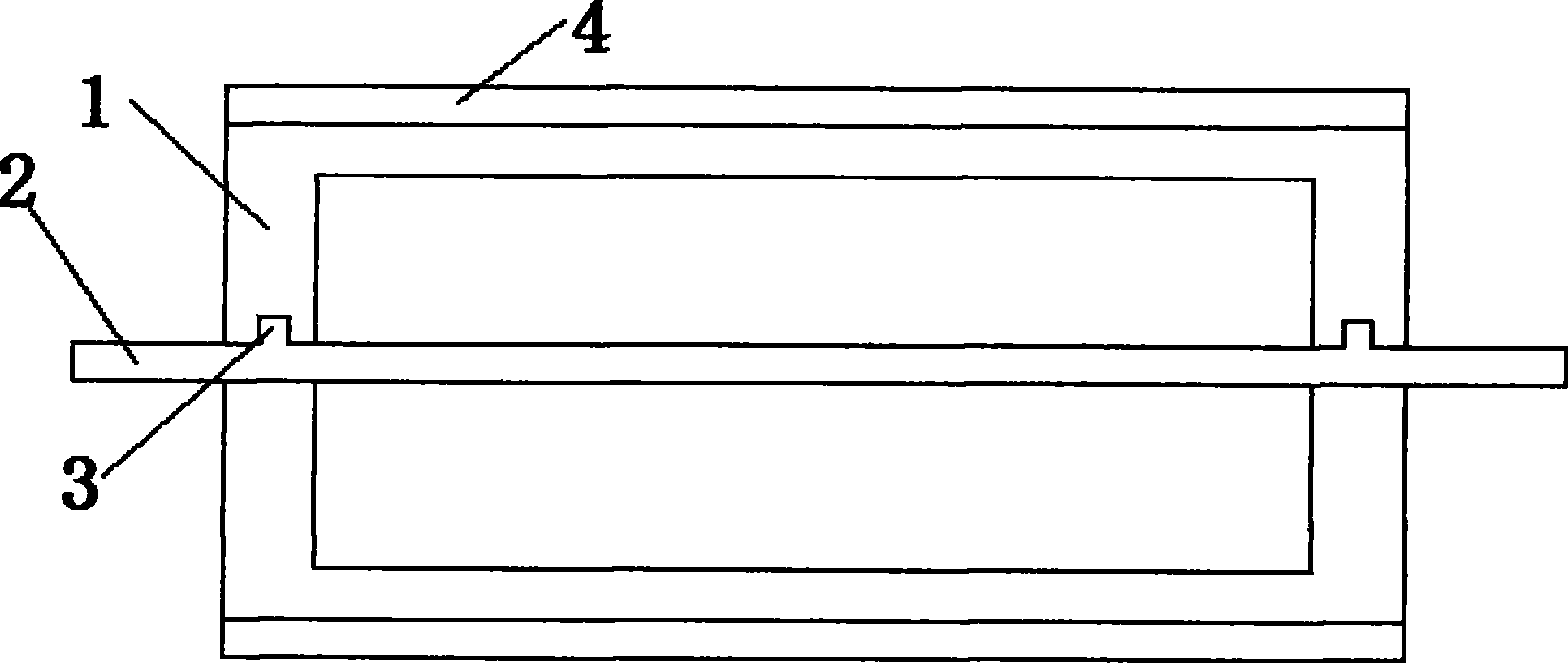

实现本实用新型目的的弹性带式污泥压滤脱水机滚筒，包括中间挖空的封 闭滚筒本体，所述滚筒本体中心设有中心杆，所述中心杆与滚筒本体之间通过 花键固定，所述滚筒本体的外表面设有多条均匀分布的橡胶条。
所述橡胶条交叉均匀分布或平行均匀分布。
本实用新型的弹性带式污泥压滤脱水机滚筒的有益效果如下：
本实用新型的弹性带式污泥压滤脱水机滚筒，结构简单，在滚筒本体表面 设有多条均匀分布的橡胶条，由于橡胶条有弹性，可以减小对带式塑料滤布的 磨损，延长带式塑料滤布的使用寿命，而且橡胶条突出滚筒本体，挤压效果更 好。
