申请日2012.05.02
公开(公告)日2012.11.14
IPC分类号F16K11/10; C02F5/00; B01D35/04; F16K27/00
摘要
本发明公开了一种多路水处理阀的组合阀体，主要由上、下阀体对接连成的阀体和在所述阀体上设有水孔构成;它是所述阀体的进水孔(1)通过阀体内腔进水流道分别与左、右阀芯腔(9、10)转向连通;所述阀体的排污水孔通过阀体内腔排污水流道分别与左、右阀芯腔转向连通;所述阀体的出水孔(2)与左阀芯腔连通;所述下阀体的上布水孔(4)与右阀芯腔(10)或左阀芯腔连通;所述下阀体的下布水孔(5)与左阀芯腔(9)或右阀芯腔连通。根据不同水处理阀的工作用途，利用三件上阀体与两件下阀体的对应组装连接，可分别构成四种不同用途的多路水处理阀的组合阀体。有效地减少了现有技术阀体模具的制造费用，明显地降低了阀体的生产成本。
权利要求书

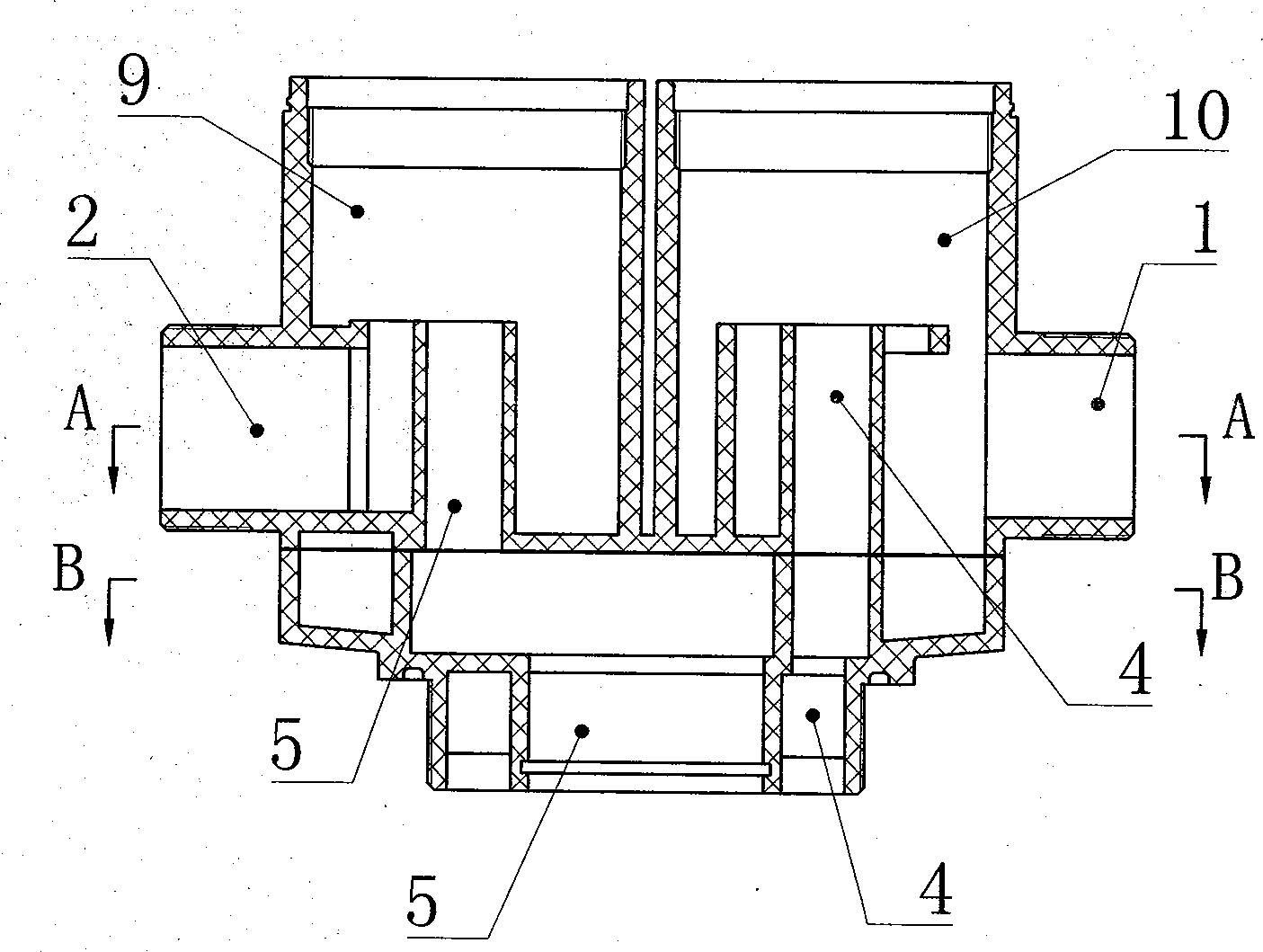

1.一种多路水处理阀的组合阀体，主要由上、下阀体对接连成的阀 体和在所述阀体上设有水孔构成;其特征在于：所述阀体的进水孔(1) 通过阀体内腔进水流道(1-1)分别与左、右阀芯腔(9、10)转向连通; 所述阀体的排污水孔(3)通过阀体内腔排污水流道(3-1)分别与左、 右阀芯腔(9、10)转向连通;所述阀体的出水孔(2)与左阀芯腔(9) 连通;所述下阀体的上布水孔(4)与右阀芯腔(10)或左阀芯腔(9) 连通;所述下阀体的下布水孔(5)与左阀芯腔(9)或右阀芯腔(10) 连通。
2.根据权利要求1所述一种多路水处理阀的组合阀体，其特征在于： 在所述阀体上设有盐阀的左、右水孔(6、7)对应与左、右阀芯腔(9、 10)连通;在阀体上设有吸盐水孔(8)与所述盐阀的左水孔(6)连通。
3.根据权利要求1所述一种多路水处理阀的组合阀体，其特征在于： 在所述阀体上设有盐阀的左、右水孔(6、7)对应与左、右阀芯腔(9、 10)连通;在阀体上设有吸盐水孔(8)与所述盐阀的右水孔(7)连通。
4.根据权利要求2所述一种多路水处理阀的组合阀体，其特征在于： 所述下阀体的上布水孔(4)与左阀芯腔(9)连通，下布水孔(5)与右 阀芯腔(10)连通。
5.根据权利要求1或2或3或4所述一种多路水处理阀的组合阀体， 其特征在于：所述的上布水孔(4)和下布水孔(5)设在下阀体的底部 或设在下阀体的一侧。
说明书
一种多路水处理阀的组合阀体
(一)技术领域：本发明涉及水处理装置的部件;具体涉及一种多路水 处理阀的组合阀体。
(二)背景技术：目前，国、内外现有技术中的多路水处理阀，根据不 同的水处理工作用途，厂家要生产不同种类的水处理阀，如过滤阀、逆 流再生软化阀、顺流再生软化阀、浮动床软化阀，这样就需要生产多种 阀体为组装不同用途的水处理阀进行配套。其存在不足：一是生产多种 不同用途的阀体要投入多套加工阀体的模具，阀体模具制作费用的增 加，明显地提高了阀体的生产成本;二是由于所述多路水处理阀安装在 高大的水处理罐的顶部，工作时，工人操作控制极不方便。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种多路水处理阀的组合阀体，旨在降低阀体的生产成本和便于工人 操作控制多路水处理阀进行工作。
为实现上述目的，本发明的技术方案是这样实现的，这种多路水处 理阀的组合阀体，主要由上、下阀体对接连成的阀体和在所述阀体上设 有水孔构成;它是所述阀体的进水孔通过阀体内腔进水流道分别与左、 右阀芯腔转向连通;所述阀体的排污水孔通过阀体内腔排污水流道分别 与左、右阀芯腔转向连通;所述阀体的出水孔与左阀芯腔连通;所述下 阀体的上布水孔与右阀芯腔或左阀芯腔连通;所述下阀体的下布水孔与 左阀芯腔或右阀芯腔连通，即构成了过滤阀体。
实施上述技术方案时，本发明可以在所述阀体上设有盐阀的左、右 水孔对应与左、右阀芯腔连通;在阀体上设有吸盐水孔与所述盐阀的左 水孔连通，即构成了逆流再生软化阀体。
实施上述技术方案时，本发明还可以在所述阀体上设有盐阀的左、 右水孔对应与左、右阀芯腔连通;在阀体上设有吸盐水孔与所述盐阀的 右水孔连通，即构成了顺流再生软化阀体。
实施上述技术方案时，本发明又可以将所述下阀体的上布水孔与左 阀芯腔连通，下布水孔与右阀芯腔连通，即构成了浮动床软化阀体。 实施上述技术方案时，本发明所述的上布水孔和下布水孔可以设在 下阀体的底部或设在下阀体的一侧。
本发明通过采取上述结构，根据不同水处理阀的工作用途，只需在 所述构成过滤阀体上增设盐阀的左、右水孔对应与左、右阀芯腔连通， 并在阀体上设有吸盐水孔与所述盐阀的左水孔或右水孔连通，又可构成 逆流再生软化阀体或顺流再生软化阀体。更换所述逆流再生软化阀体的 下阀体，使所述下阀体的上布水孔与左阀芯腔连通，下布水孔与右阀芯 腔连通，还可构成浮动床软化阀体。利用上述三件上阀体与两件下阀体 的对应组装，可分别构成上述四种不同用途的多路水处理阀的组合阀 体。有效地减少了现有技术阀体模具的制造费用，明显地降低了阀体的 生产成本。在所述下阀体的一侧设有上布水孔和下布水孔，有效地降低 多路水处理阀安装在水处理罐上的高度位置，工人操作控制方便快捷。
