申请日2012.08.13
公开(公告)日2013.06.05
IPC分类号C02F9/14
摘要
本实用新型公开一种城市废水处理的电弧流辅助污泥减量处理系统和装置。该系统包括依次通过管道连接的格栅、沉砂池、厌氧池、缺氧池、好氧池、二沉池，还包括连接二沉池末端的电弧流辅助处理装置;所述电弧流辅助处理装置包括通过管道依次连接的进料部件，主反应釜部件，气体压缩部件，气体罐装部件，其中：所述进料部件将所述二沉池中排出的污泥注入到所述主反应釜部件;所述主反应釜部件将污泥进行处理得到气体排出到所述气体压缩部件，所述气体压缩部件对气体压缩后罐装到所述气体罐装部件。其能够流程简单，能耗低，无污染，污泥处理效果好，非常适用于城市污水的深度处理以及原有污水处理厂改造。
权利要求书
1.一种城市废水处理的电弧流辅助污泥减量处理系统，包括依次通过管道连接的格栅、沉砂池、厌氧池、缺氧池、好氧池、二沉池，其特征在于，还包括连接二沉池末端的电弧流辅助处理装置;
所述电弧流辅助处理装置包括通过管道依次连接的进料部件，主反应釜部件，气体压缩部件，气体罐装部件，其中：
所述进料部件将所述二沉池中排出的污泥注入到所述主反应釜部件;所述主反应釜部件将污泥进行处理得到气体排出到所述气体压缩部件，所述气体压缩部件对气体压缩后罐装到所述气体罐装部件。
2.根据权利要求1所述的电弧流辅助污泥减量处理系统，其特征在于，所述进料部件包括粉碎机和进料泵并依次以管道连接;
经二沉池进入的污泥，由粉碎机粉碎后经进料泵进入主反应釜部件。
3.根据权利要求2所述的电弧流辅助污泥减量处理系统，其特征在于，所述主反应釜部件包括反应釜、电机、整流器;
所述电机调整反应釜内的电极的位置，外部设备供电通过整流器使交流电转变为直流电并接通反应釜内的电极，使反应釜内电极间产生高温、强电流、高磁场和强烈紫外线的电弧区域，气体被电弧持续不断地从反应釜顶端出口移走进入气体压缩部件;经过处理的高温污泥液体从反应釜底部排放口排出经换热后通过回流管回流至厌氧池提供给脱氮除磷工艺所需要的碳源。
4.根据权利要求3所述的电弧流辅助污泥减量处理系统，其特征在于，所述气体压缩部件包括依次以管道连接的汽液分离器、1级储气罐、高压过滤器、2级储气罐、干燥机、压缩机;
清洁可燃气体从主反应釜部件经汽液分离器后继续上升进入1级储气罐;1级储气罐与2级储气罐之间安装高压过滤器进行高压过滤后进入2级储气罐，2级储气罐出口安装减压阀进行减压得到减压气体，减压气体经过干燥机进行干燥、预冷、再热处理后进入压缩机压缩后输出给气体罐装部件。
5.根据权利要求4所述的电弧流辅助污泥减量处理系统，其特征在于，所述气体罐装部件为通过高压管道连接到压缩机的氢气瓶，将压缩机压缩后的气体罐装到氢气瓶。
6.一种电弧流辅助处理装置，其特征在于，包括通过管道依次连接的进料部件，主反应釜部件，气体压缩部件，气体罐装部件，其中：
所述进料部件将所述二沉池中排出的污泥注入到所述主反应釜部件;所述主反应釜部件将污泥进行处理得到气体排出到所述气体压缩部件，所述气体压缩部件对气体压缩后罐装到所述气体罐装部件。
7.根据权利要求6所述的电弧流辅助处理装置，其特征在于，所述进料部件包括粉碎机和进料泵并依次以管道连接;
污泥由粉碎机粉碎后经进料泵进入主反应釜部件。
8.根据权利要求7所述的电弧流辅助处理装置，其特征在于，所述主反应釜部件包括反应釜、电机、整流器;
所述电机调整反应釜内的电极的位置，外部设备供电通过整流器使交流电转变为直流电并接通反应釜内的电极，使反应釜内电极间产生高温、强电流、高磁场和强烈紫外线的电弧区域，气体被电弧持续不断地从反应釜顶端出口移走进入气体压缩部件;经过处理的高温污泥液体从反应釜底部排放口排出经换热后通过回流管回流。
9.根据权利要求8所述的电弧流辅助处理装置，其特征在于，所述气体压缩部件包括依次以管道连接的汽液分离器、1级储气罐、高压过滤器、2级储气罐、干燥机、压缩机;
清洁可燃气体从主反应釜部件经汽液分离器后继续上升进入1级储气罐;1级储气罐与2级储气罐之间安装高压过滤器进行高压过滤后进入2级储气罐，2级储气罐出口安装减压阀进行减压得到减压气体，减压气体经过干燥机进行干燥、预冷、再热处理后进入压缩机压缩后输出给气体罐装部件。
10.根据权利要求9所述的电弧流辅助处理装置，其特征在于，所述气体罐装部件为通过高压管道连接到压缩机的氢气瓶，将压缩机压缩后的气体罐装到氢气瓶。
说明书
城市废水处理的电弧流辅助污泥减量处理系统和装置
技术领域
本实用新型涉及环保设备技术领域，特别是涉及一种城市废水处理的电弧流辅助污泥 减量处理系统和装置。
背景技术
城市污水的污染负荷可分为生活污水、营业污水、工业污水、观光污水以及其他几类， 通常污水处理的基本要求是去除BOD、SS和大肠菌群，但是当接纳水体对水质COD、N、 P等指标有要求时(如湖泊、海湾等)就要考虑其负荷量而选择合适的污水处 理方式。
典型的城市污水中，TN的含量为20～85mg/L，平均值为40mg/L，一般城市污水的TN 的含量为20～50mg/L之间，城市污水中的氮主要以有机氮、氨氮两种形式存在，硝态氮含 量很低，其中，有机氮为30%～40%，氨氮为60%～70%，亚硝酸盐氮和硝酸盐氮仅为0%～5%。 水环境污染和水体富营养化问题的尖锐化迫使越来越多的国家和地区制定严格的污水排 放标准，近来我国氮素污染所致湖泊“水华”及近海“赤潮”时有发生，水体富营养化已危害 农业、渔业、旅游业等诸多行业，并对饮水卫生和食品安全构成巨大威胁。
对于氮素污染的治理，国内外常见的工程技术有空气吹脱法、选择性离子交换法、折 点氯化法、磷酸氨镁沉淀法、生物脱氮法等。其中，生物脱氮法是较经济有效的治理技术。
生物脱氮法由于能耗低并且无二次污染，被国内外专业人士广泛开发和研究，生物脱 氮法处理污水必须供给微生物足够的碳源，一般要求BOD/TKN>4，BOD/TP>20，而在 我国比较常见的却是低碳源的污水，因此，碳源一直是传统生物脱氮除磷工艺的控制因素， 而外加碳源因费用昂贵得不到广泛推广应用。
提高城市污水和工业废水的脱氮效率，提高污泥的处置效率，是污水处理和再生回收 的关键所在，对于低C/N比城市污水而言，碳源缺乏是其脱氮效率无法提高的屏障，而外 加碳源会大幅度增加污水脱氮的费用，同时，污水处理中产生的大量污泥是一项费用高、 难度大的任务，污泥处置的建设费用占整个污水处理厂总费用的40%左右，因而在城市废 水处理中对污泥进行开发利用，具有重要的社会效益和经济效益。
实用新型内容
本实用新型的目的在于提供一种城市废水处理的电弧流辅助污泥减量处理系统和装 置，其能够流程简单，能耗低，无污染，污泥处理效果好，非常适用于城市污水的深度处理 以及原有污水处理厂改造。

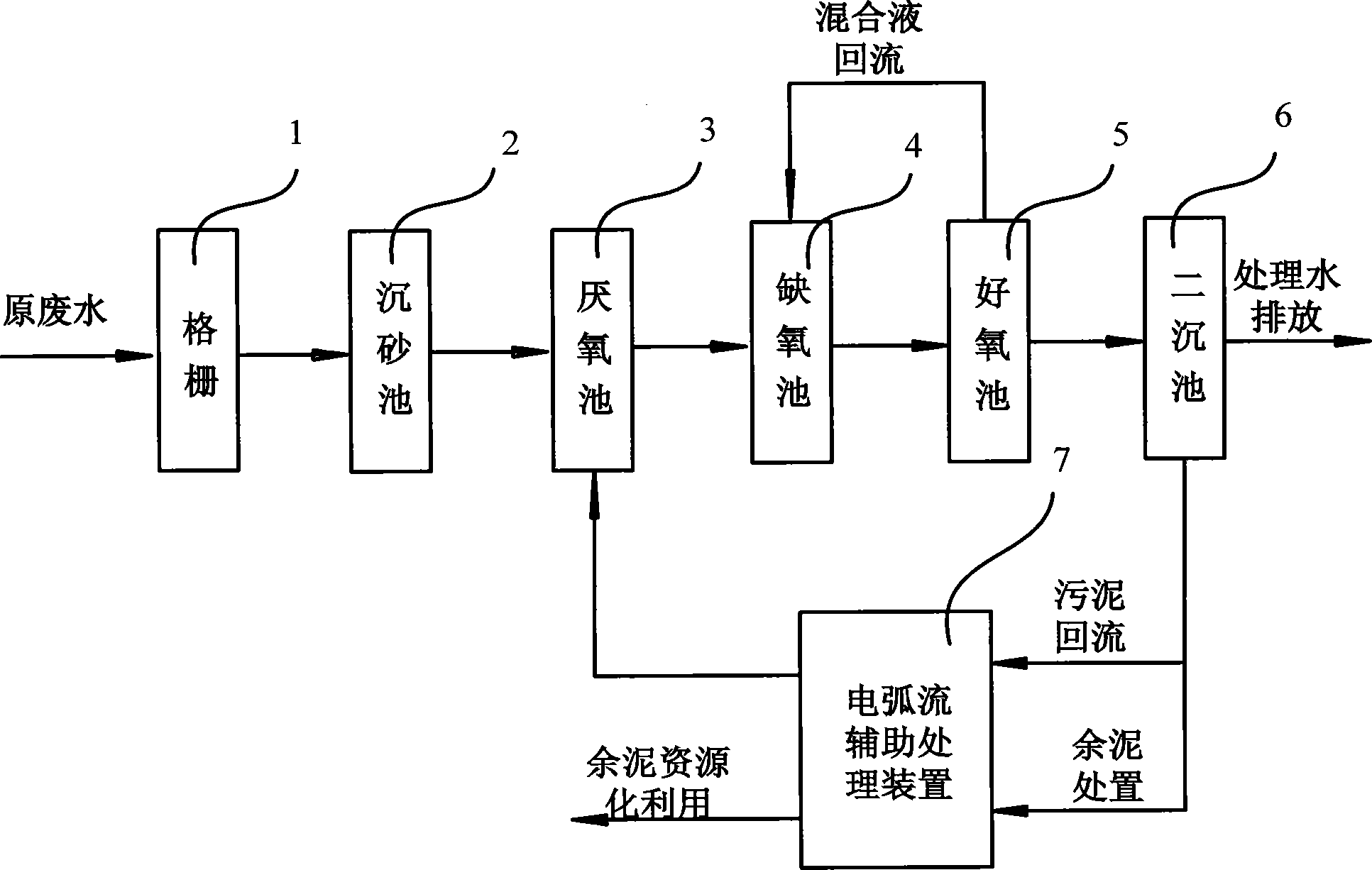

为实现本实用新型目的而提供的一种城市废水处理的电弧流辅助污泥减量处理系统， 包括依次通过管道连接的格栅、沉砂池、厌氧池、缺氧池、好氧池、二沉池，还包括连接 二沉池末端的电弧流辅助处理装置;
所述电弧流辅助处理装置包括通过管道依次连接的进料部件，主反应釜部件，气体压 缩部件，气体罐装部件，其中：
所述进料部件将所述二沉池中排出的污泥注入到所述主反应釜部件;所述主反应釜部 件将污泥进行处理得到气体排出到所述气体压缩部件，所述气体压缩部件对气体压缩后罐 装到所述气体罐装部件。
优选地，所述进料部件包括粉碎机和进料泵并依次以管道连接;
经二沉池进入的污泥，由粉碎机粉碎后经进料泵进入主反应釜部件。
优选地，所述主反应釜部件包括反应釜、电机、整流器;
所述电机调整反应釜内的电极的位置，外部设备供电通过整流器使交流电转变为直流 电并接通反应釜内的电极，使反应釜内电极间产生高温、强电流、高磁场和强烈紫外线的 电弧区域，当污泥完全通过电弧区域时，被击破释放出溶解性COD并完成细胞脱水过程， 同时产生了新的清洁可燃气体，气体经液体冷却逐渐转化为气泡脱离液体表面，气体被电 弧持续不断地从反应釜顶端出口移走进入气体压缩部件;经过处理的高温污泥液体从反应 釜底部排放口排出经换热后通过回流管回流至厌氧池提供给脱氮除磷工艺所需要的碳源。
优选地，所述气体压缩部件包括依次以管道连接的汽液分离器、1级储气罐、高压过 滤器、2级储气罐、干燥机、压缩机;
清洁可燃气体从主反应釜部件经汽液分离器后继续上升进入1级储气罐;1级储气罐 与2级储气罐之间安装高压过滤器进行高压过滤后进入2级储气罐，2级储气罐出口安装 减压阀进行减压得到减压气体，减压气体经过干燥机进行干燥、预冷、再热处理后进入压 缩机压缩后输出给气体罐装部件。
优选地，所述气体罐装部件为通过高压管道连接到压缩机的氢气瓶，将压缩机压缩后 的气体罐装到氢气瓶。
为实现本实用新型目的还提供一种电弧流辅助处理装置，包括通过管道依次连接的进 料部件，主反应釜部件，气体压缩部件，气体罐装部件，其中：
所述进料部件将所述二沉池中排出的污泥注入到所述主反应釜部件;所述主反应釜部 件将污泥进行处理得到气体排出到所述气体压缩部件，所述气体压缩部件对气体压缩后罐 装到所述气体罐装部件。
本实用新型的有益效果是：本实用新型的城市废水处理的电弧流辅助污泥减量处理系 统和装置，其达到强化污水处理中的污泥深度处置的目的，流程简单，能耗低，无污染， 污泥处理效果好，非常适用于城市污水的深度处理以及原有污水处理厂改造。
