申请日2012.08.10
公开(公告)日2012.10.31
IPC分类号C02F1/44; C02F9/02
摘要
一种滤过器外入注水气溶胶两次处置含油污水的精细过滤装置，属于油田装备，其包括三相分离器、水气溶胶发生器、切向射流口和污水二次循环系统，其特征是含油污水经入注水气溶胶后经切向射流口进入三相分离器。含油污水在三相分离器内经微气泡吸附作用及膜组件的滤过筛选分离，上浮至顶部的油质和沉降至底部的固体杂质分别由出油口和排渣口排出，滤过的部分污水于三相分离器的下部抽出，再次形成水气溶胶后返回三相分离器，进一步净化后经排水口排出。本发明与现有技术相比，具有分离彻底、效率高等显著优点，具有很好的推广应用价值。
权利要求书

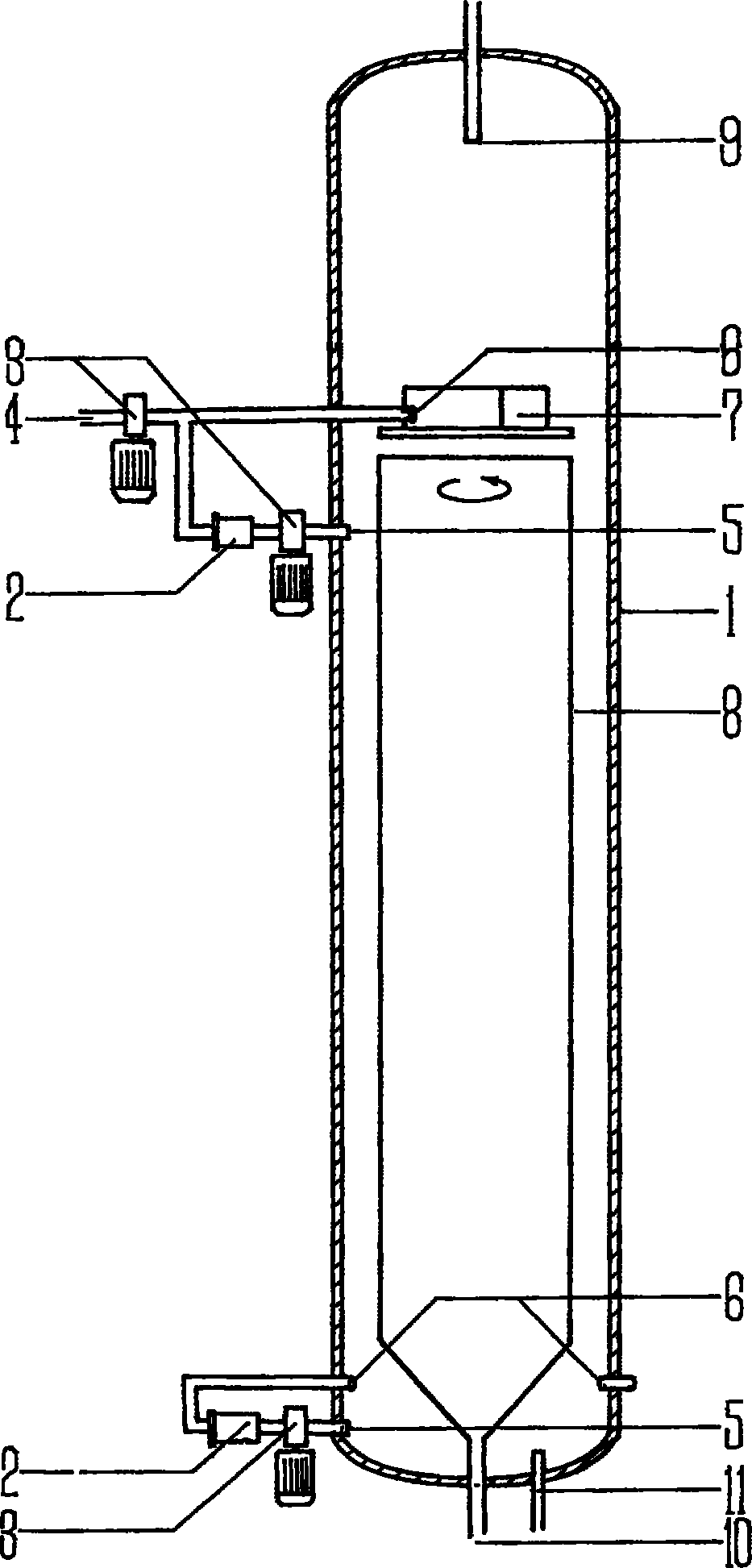

1.一种滤过器外入注水气溶胶两次处置含油污水的精细过滤装置，包括 三相分离器、水气溶胶发生器、高压水泵、切向射流口和二次水循环系统，其 特征是含油污水在进入三相分离器前，加注混合由三相分离器内经由抽水口抽 取过滤后的污水，通过水气溶胶发生器生成的水气溶胶，混合后共同进入三相 分离器，经由切向射流口，并在导流旋叶片限逼下形成旋转流场，以动态方式 完成含油污水的三相分离，经过三相分离器滤过分离后的部分污水，在排出口 放出之前，经抽水口抽出，通过水气溶胶发生器形成水气溶胶，经由多个切向 射流口重新返回三相分离器内经滤过分离后的污水内，进行二次微气泡吸附净 化，形成二次水循环系统。
说明书
滤过器外入注水气溶胶两次处置含油污水的精细过滤装置
一、技术领域：
本发明涉及石油装备，特别是涉及一种滤过器外入注水气溶胶两次处置含 油污水的精细过滤装置。
二、背景技术：
利用微气泡的吸附特性和比重小的上浮特性，应用于含油污水的处置，越 来越受到业界的青睐和采纳，现有技术下的微气浮技术主要是通过微气泡发生 器，水气溶胶发生器产生含有大量微气泡的悬浮液，通过分气管、布气管、布 气孔布散于处置含油污水的底层，加速和强化静态的和动态的含油污水的油、 水、渣三相分离过程，提高含油污水处置的效率和质量。但这些技术仍然存在 以下不足，微气浮分离含油污水的速度和质量，受其曝气方式，流量和气泡布 局影响而受限，近期出现的倒T型、工字型、耙型布气器等多种静态布气装置， 及导流叶片旋转流场的动态扩散装置，虽部分的解决了布气的均匀问题，不但 仍留有较大死角，且结构较为复杂，布设于精细过滤器内，其安装、维护和检 修都存在许多难度。
三、发明内容：
本发明的目的是针对以上不足，提供一种布气均匀、油水分离更加彻底、 结构简单、保养维修方便的滤过器外入注水气溶胶两次处置含油污水的精细过 滤装置。
本发明实现其目的的技术方案是：
一种滤过器外入注水气溶胶两次处置含油污水的精细过滤装置，包括三相 分离器、水气溶胶发生器、高压水泵、切向射流口和二次水循环系统，其特征 是含油污水在进入三相分离器前，加注混合由三相分离器内经由抽水口抽取过 滤后的污水，通过水气溶胶发生器生成的水气溶胶，混合后共同进入三相分离 器，经由切向射流口，并在导流旋叶片限逼下形成旋转流场，以动态方式完成 含油污水的三相分离，经过三相分离器滤过分离后的部分污水，在排出口放出 之前，经抽水口抽出，通过水气溶胶发生器形成水气溶胶，经由多个切向射流 口重新返回三相分离器内经滤过分离后的污水内，进行二次微气泡吸附净化， 形成二次水循环系统。
本发明的滤过器外入注水气溶胶两次处置含油污水的精细过滤装置与现 有技术相比，含油污水在进入滤过器前即与水气溶胶混合，使微气泡均匀分布， 吸附机会更多、时间更长、更彻底，分离后污水在排出前再次注入水气溶胶， 进行二次分离处置，使排出水体更洁净。此处本发明的滤过器外入注水气溶胶 两次处置含油污水的精细过滤装置还具有以下优点：1、两次制作水气溶胶用 水均来自三相分离器内滤过分离的污水，即节水又不增加处理水量;2、含油 污水及二次水循环系统的水气溶胶重返三相分离均由切向射流口进入，形成旋 转流场，在动态中完成三相分离及滤过分离后污水的二次净化，使水气溶胶分 布更均匀，效能更高;3、水气溶胶在滤过器外入注，避免了由底部布气管入 注对沉渣的搅动而影响膜组件的滤过功能。
因而：本发明具有很好的应用推广价值。
