申请日2012.06.13
公开(公告)日2012.12.19
IPC分类号B04B7/18
摘要
木业污水用立式锥篮离心机的双锥角锥篮，属于立式锥篮离心机设备在处理人造板制造行业水洗、热磨工序后木屑和泥沙的脱水分离技术领域，涉及立式锥篮离心机双锥角锥篮结构设计。所要解决的技术问题是克服现有技术所存在的不足之处，将立式锥篮离心机锥篮做成两段锥形，形成双锥角锥篮。其技术要点是主要有脱渣锥篮、连接板、脱水锥篮组成，将立式锥篮离心机锥篮做成两段锥形，形成双锥角锥篮，脱水锥篮锥度小些，脱渣锥篮锥度大些。脱渣锥篮和脱水锥篮用连接板拼焊牢固连接。经过改进后的本实用新型对物料适应能力强，改变了以前固相产品含湿量偏高的现象，提高分离效果。同时，其结构简单、自动卸料优点仍以保留，且具有节能优点。
权利要求书

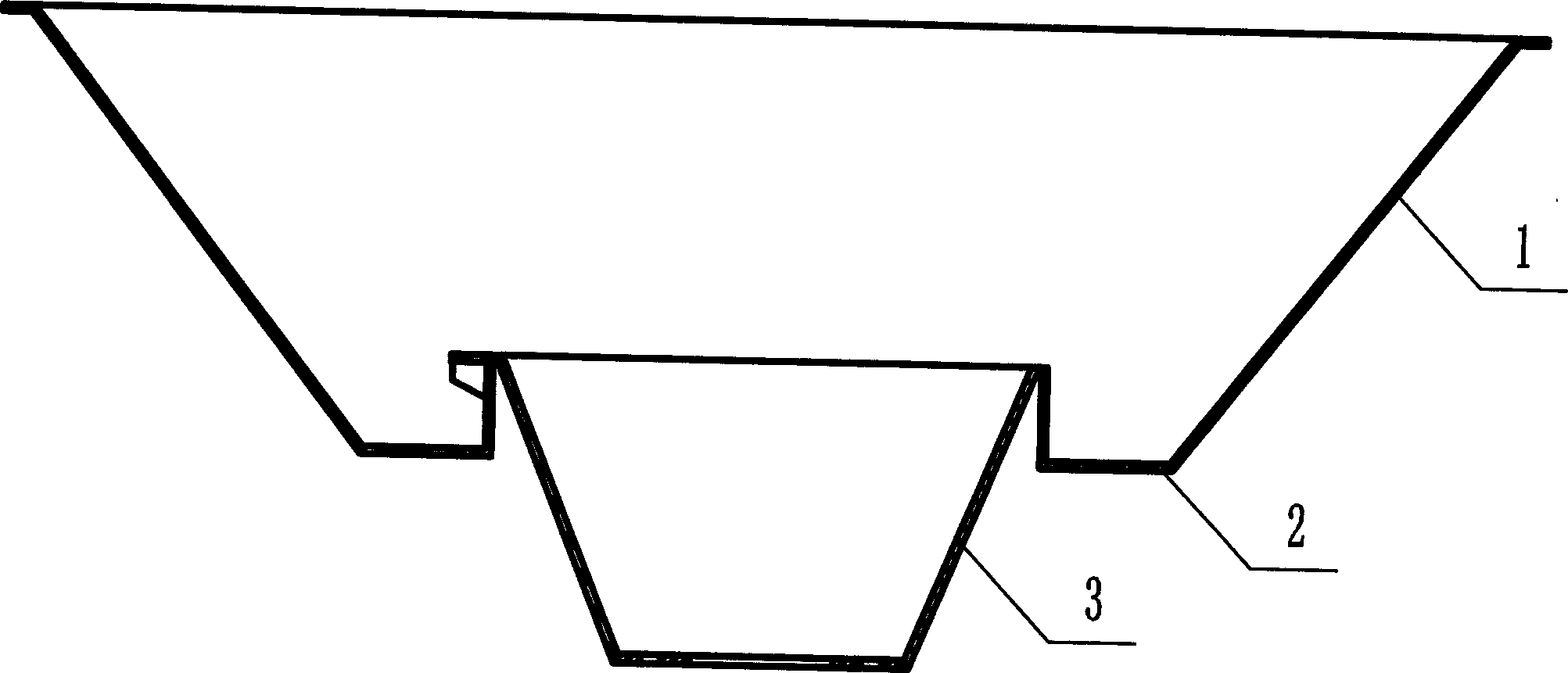

1.木业污水用立式锥篮离心机的双锥角锥篮，主要有 脱渣锥篮(1)、连接板(2)、脱水锥篮(3)组成，其特征 在于：将立式锥篮离心机锥篮做成两段锥形，形成双锥角锥 篮，脱水锥篮(3)锥度小些，脱渣锥篮(1)锥度大些。
2.根据权利要求1所述的木业污水用立式锥篮离心机 的双锥角锥篮，其特征在于：所述的脱渣锥篮(1)和脱水 锥篮(3)用连接板(2)拼焊牢固连接。
说明书
木业污水用立式锥篮离心机的双锥角锥篮
技术领域
本实用新型属于立式锥篮离心机设备在处理人造板制 造行业水洗、热磨工序后木屑和泥沙的脱水分离技术领域， 涉及立式锥篮离心机双锥角锥篮结构设计。
背景技术
立式锥篮离心机主要应用于人造板制造行业水洗、热磨 工序后木屑和泥沙的脱水分离，为后续的污水处理减少运行 成本创造有利条件。但单锥角锥篮由于物料在锥篮内停留时 间短，它对物料适应能力差，固相产品含湿量偏高，这使立 式锥篮离心机使用范围受到很大限制。为此，单锥篮立式锥 篮离心机分离物料方面存在问题，
发明内容
本实用新型所要解决的技术问题是克服上述现有技术所 存在的不足之处，将立式锥篮离心机锥篮做成两段锥形，形 成双锥角锥篮。
本实用新型所采取的技术方案是：木业污水用立式锥篮 离心机的双锥角锥篮，主要有脱渣锥篮、连接板、脱水锥篮 组成，将立式锥篮离心机锥篮做成两段锥形，形成双锥角锥 篮，脱水锥篮锥度小些，脱渣锥篮锥度大些。脱渣锥篮和脱 水锥篮用连接板拼焊牢固连接。
本实用新型的有益效果是：采用双锥角转鼓分离，工 作过程自动连续，设置有安全监控报警装置，整机处理量大， 处理效率高，实现了下卸料离心机应用技术的发展。离心机 采用小转鼓轴向进料，大转鼓采用布料器布料，防止了物料 分布不均造成震动的现象，工作平稳可靠，噪声小，无摩擦 与磨损，自动脂润滑，且无运转发热现象，可实现低成本维护 运行。离心机对工作条件的适应性强，能有效地调节和控制 滤渣的含液率，并可根据不同物料的性质及浓度不同，可配 置和更换过滤介质以达到更好的分离效果。
