申请日2012.06.13
公开(公告)日2012.10.03
IPC分类号C02F11/12
摘要
本发明提供了一种带式生活垃圾污泥脱水机，包括：机架(8)，双螺旋滚筒给料机(7)，滤布输送带(6)，上下两套滤布输送带(6)的相互接近部分的滤布带的外侧设置有多对带凹槽的压力辊(4)，并且沿着物料的传输方向，所述压力辊(4)的凹槽从大到小排列，并且所述多个成对的带凹槽的压力辊(4)在物料的输送方向上呈“双S”型布置，本发明在压榨过滤中污泥不会溢出滤布，对网带无损伤，多重保护，增加网带使用寿命，脱水过程更直观，不跑偏、便于控制。本机结构简单，制造成本低，便于维修。运行费用低，提高生产效益，经济效益十分明显。
权利要求书
1.一种带式生活垃圾污泥脱水机，包括：
固定在基座上的脱水机机架(8)，所述脱水机机架(8)的左端上方固定安装有带 料仓的双螺旋滚筒给料机(7)，所述双螺旋滚筒给料机(7)用于对把生活垃圾污泥中 的大块固体硬物碾碎，保证所述脱水机上的脱水滤布不被带有菱角的东西扎破;
所述机架(8)的上部和下部分别安装有一套独立运行的滤布输送带(6)，它们的 运转方向相同，并且相互接近配置，使得垃圾污泥可以在滤布之间被挤压脱水，每套滤 布输送带(6)都包括多个支撑张紧轮(1);还包括张紧调节轮(2)，用于调节滤布输 送带(6)的张紧度;

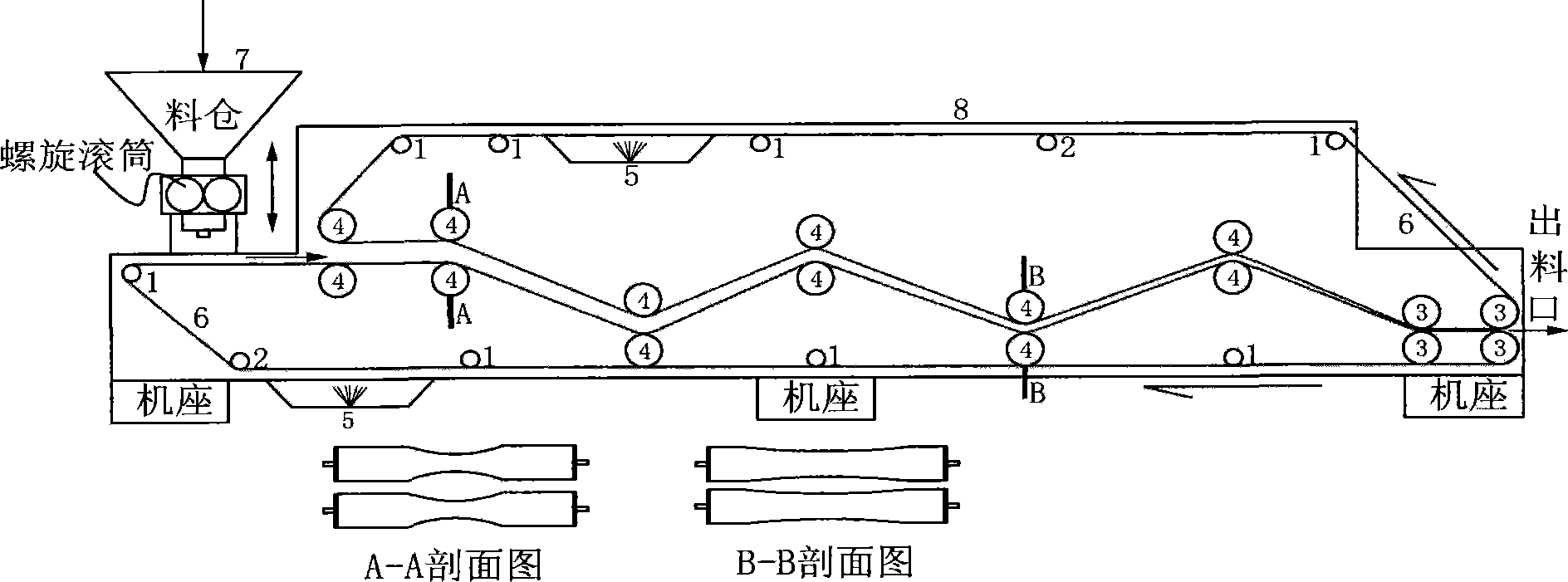

上下两套滤布输送带(6)的相互接近部分的滤布带的外侧设置有多对带凹槽的压 力辊(4)，并且沿着物料的传输方向，所述压力辊(4)的凹槽从大到小排列，并且所 述多个成对的带凹槽的压力辊(4)在物料的输送方向上呈“双S”型布置，所述“双S” 型这样布置：使各对带凹槽的压力辊(4)相互隔开一段距离布置，并且使第一对和第 二对带凹槽的压力辊(4)成水平方向对齐布置，第三对带凹槽的压力辊(4)布置在第 二对带凹槽的压力辊(4)的斜右下方，第四对和第六对带凹槽的压力辊(4)都与第一、 第二对带凹槽的压力辊(4)水平对齐布置，第五对压力辊(4)与两对带导向驱动轮的 重力压力辊(3)一起与第三对压力辊(4)水平对齐布置;
所述带导向驱动轮的重力压力辊(3)布置在脱水机出料口附近，其中所述导向驱 动轮与电动机连接以带动直辊型重力压力辊(3)转动，并进而带动所述滤布输送带(6) 运转，所述带导向驱动轮的重力压力辊(3)之间的滤布输送带(6)的距离是最小的， 以最大程度的挤压物料;
还包括固定在所述机架(8)上的，位于所述脱水机出料口处的刮泥刀，其用于将 垃圾物料从所述滤布输送带(6)上刮落;
还包括位于最上层滤布输送带(6)下方的带清洗装置的滤液接盘(5);其中所述 清洗装置向所述滤布输送带(6)喷水以清除滤带上的残留渣，清洗后的水落到所述滤 液接盘5中，引出积水待澄清后循环使用;
所述机架(8)上还固定有自动纠偏装置以在运行过程中自动纠正滤布输送带(6) 的轴向偏移量。
说明书
一种带式生活垃圾污泥脱水机
技术领域
本发明涉及一种污泥脱水机，尤其是涉及一种用于经过柠檬酸淋洗后的生活垃圾污 泥脱水的带式脱水机。
背景技术
目前，随着经济的高速发展和生活水平的不断提高，城市生活垃圾正以8%的速度 递增。城市生活垃圾包括居民生活垃圾、公共场所和街道清扫垃圾、商业生活垃圾等， 其主要成分为厨余物、废纸张、废塑料、废织物、废玻璃、草木、灰土等。这些生活垃 圾不仅造成极大的资源浪费，更严重的是造成环境污染，如土壤污染、空气污染、生活 水源污染等。
处理生活垃圾的方法主要有填埋法、焚烧法和堆肥处理。
填埋法就是将生活垃圾填埋在垃圾填埋场，优点是成本低，方法简单;缺点是占用 场地大，产生垃圾渗滤液，造成地下水的污染，产生甲烷易造成爆炸。
焚烧法可以使焚烧后的垃圾重量减少75%～95%，每吨垃圾焚烧后仅占约0.1m3， 焚烧后的残渣灰渣性质稳定，能彻底消灭病原菌，焚烧产生的热量可以用于供热和发电， 回收能源。但是该方法产生的废气、毒尘等大气污染物对环境仍具有较大的破坏力。
堆肥法是利用微生物的活动将垃圾中的易腐有机物分解，转变成富含有机质和氮、 磷、钾等营养元素和微量元素的有机质肥料。堆肥中重金属主要有铜、锌、铅、铬、镉、 镍、汞等。堆肥如果不经过除重金属处理，则在施用量过大的情况下可使农作物中部分 重金属浓度超过国家标准。
美国能源部布鲁克黑文国家实验室的科学家发明了一种利用柠檬酸清除土壤和垃 圾中污染物的新方法，它能够清除土壤和垃圾中几乎所有的普通有毒金属镉、铅、锌、 铜以及放射性物质，比如铀、钍、铂、钴、铯和锶。这种酸能够附着到普通金属和放射 性物质上形成化合物。
使用柠檬酸的好处是它对土壤的破坏性很小，而且不会长久地停留在土壤里。土壤 被“洗”过土壤后就基本接近正常水平。然后土壤里生存的天然细菌再被加进“洗”过 土壤的柠檬酸溶液里。土壤细菌能够降解几种柠檬酸金属化合物，使这此金属从溶液中 分离出来以达到回收利用的目的。
这种方法使用过的柠檬酸还能再次利用。利用这种方法能够清除受污染土壤里99 %的铀、95%的铅和其他有毒金属。
华中农业大学高彦征等对有机酸对土壤中镉的解吸及影响因素的实验也发现，添加 柠檬酸可活化土壤中镉及微量元素，增加了土壤溶液中镉的可溶性，且因它与镉形成的 有机复合物的稳定性低于Cd-EDTA，在土壤溶液中容易解络。
尽管利用柠檬酸溶液对垃圾污泥进行淋洗可以有效的除去其中的重金属，然而经过 淋洗后的垃圾污泥含水量大，不能直接用于堆肥或生产有机肥，还要经过脱水处理。现 有技术中存在各种各样的污泥脱水机，但是并没有专门针对垃圾污泥经过柠檬酸淋洗后 的、高效、廉价的脱水装置。垃圾污泥有着其自身的特点，其中的大颗粒比较多，例如 含有建筑垃圾水泥块、玻璃、金属、木块比较多，因此进行脱水时工艺比一般的水厂污 泥脱水要复杂。并且现有技术中的脱水机大多比较昂贵，运行、检修、维护比较困难。 因此，本发明致力于提出一种脱水机，其主要作用是脱去垃圾污泥中酸根对重金属络合 的自由水，使污泥的流动性减小，为进一步制造有机肥做准备，其不仅能快速地除去垃 圾污泥中的水，而且造价便宜，生产、维护简便。
城市生活垃圾经过初步处理、柠檬酸淋洗、脱水后，再进一步地进行堆肥或者用于 生产有机肥，这能够产生巨大的经济效益和社会效益，有利于我国环保事业的发展，是 利国利民的事业。
发明内容
为了实现对经过柠檬酸淋洗后的污泥进行脱水，制造一种高效、廉价而性能优越的 脱水机，本发明提出了这样一种脱水机，具体地，本发明采用以下技术方案：
一种带式生活垃圾污泥脱水机，包括：
固定在基座上的脱水机机架(8)，所述脱水机机架(8)的左端上方固定安装有带 料仓的双螺旋滚筒给料机(7)，所述双螺旋滚筒给料机(7)用于对把生活垃圾污泥中 的大块固体硬物碾碎，保证所述脱水机上的脱水滤布不被带有菱角的东西扎破;
所述机架(8)的上部和下部分别安装有一套独立运行的滤布输送带(6)，它们的 运转方向相同，并且相互接近配置，使得垃圾污泥可以在滤布之间被挤压脱水，每套滤 布输送带(6)都包括多个支撑张紧轮(1);还包括张紧调节轮(2)，用于调节滤布输 送带(6)的张紧度;
上下两套滤布输送带(6)的相互接近部分的滤布带的外侧设置有多对带凹槽的压 力辊(4)，并且沿着物料的传输方向，所述压力辊(4)的凹槽从大到小排列，并且所 述多个成对的带凹槽的压力辊(4)在物料的输送方向上呈“双S”型布置，所述“双S” 型这样布置：使各对带凹槽的压力辊(4)相互隔开一段距离布置，并且使第一对和第 二对带凹槽的压力辊(4)成水平方向对齐布置，第三对带凹槽的压力辊(4)布置在第 二对带凹槽的压力辊(4)的斜右下方，第四对和第六对带凹槽的压力辊(4)都与第一、 第二对带凹槽的压力辊(4)水平对齐布置，第五对压力辊(4)与两对带导向驱动轮的 重力压力辊(3)一起与第三对压力辊(4)水平对齐布置;
所述带导向驱动轮的重力压力辊(3)布置在脱水机出料口附近，其中所述导向驱 动轮与电动机连接以带动直辊型重力压力辊(3)转动，并进而带动所述滤布输送带(6) 运转，所述带导向驱动轮的重力压力辊(3)之间的滤布输送带(6)的距离是最小的， 以最大程度的挤压物料;
还包括固定在所述机架(8)上的，位于所述脱水机出料口处的刮泥刀，其用于将 垃圾物料从所述滤布输送带(6)上刮落。
还包括位于最上层滤布输送带(6)下方的带清洗装置的滤液接盘(5)。其中所述 清洗装置向所述滤布输送带(6)喷水以清除滤带上的残留渣，清洗后的水落到所述滤 液接盘5中，引出积水待澄清后循环使用;
所述机架(8)上还固定有自动纠偏装置以在运行过程中自动纠正滤布输送带(6) 的轴向偏移量。
本发明的有益效果是：采用低能耗、低噪音特制的带凹槽滚筒压力辊，在压榨过滤 中污泥不会溢出滤布。滤布采用双‘S’型分布，技术先进，动作准确灵敏，对网带无 损伤，多重保护，增加网带使用寿命，脱水过程更直观，不跑偏、便于控制。本机结构 简单，制造成本低，便于维修。能连续不间断运行，处理量大，维护方便，维护成本低; 脱水后的污泥成片状泥饼;不需添加絮凝剂进行化学处理，可节省大量药剂，降低生产 成本、减少二次污染。运行费用低，提高生产效益，经济效益十分明显。收集压榨脱水 过程中产生的滤液经过澄清过滤后循环利用。
