申请日2012.06.13
公开(公告)日2012.10.03
IPC分类号C02F9/14; C02F3/28; C02F3/02; C02F1/42; C02F1/32; C02F1/28; C02F3/32
摘要

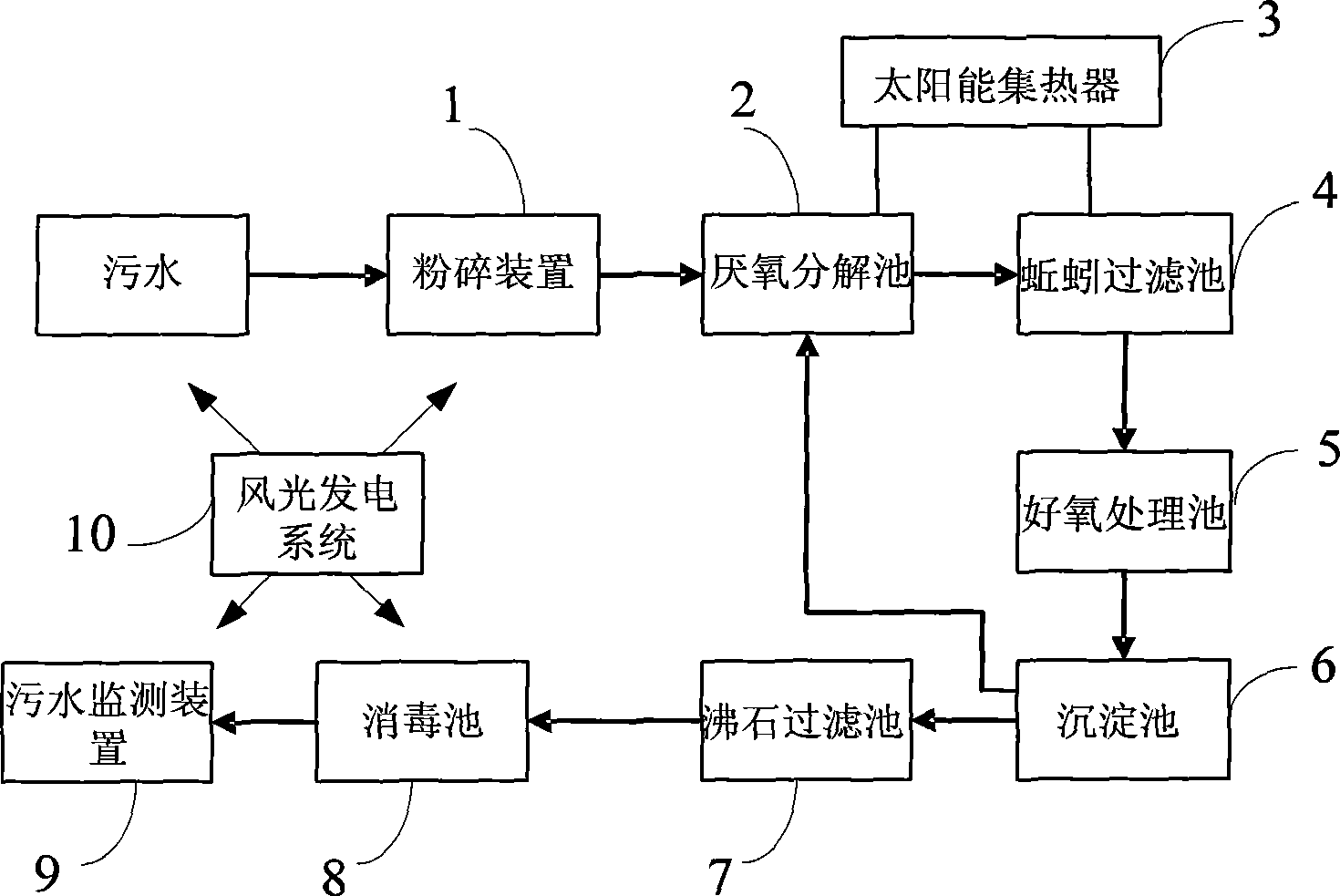

本发明公开的一种智能化免维护污水处理装置，包括：用于粉碎污水中废固体的粉碎装置;布置于所述粉碎装置后侧的厌氧分解池;与所述厌氧分解池相连通的蚯蚓过滤池;与所述蚯蚓过滤池相连通的好氧处理池;与所述好氧处理池相连通的沉淀池;与所述沉淀池相连通的沸石过滤池，所述沉淀池还与所述厌氧分解池相连通;与所述沸石过滤池相连通的消毒池;用于检测所述消毒池出水水质的污水检测装置。本发明有较少的维护成本，只需要定期维护检查污泥状态，维护周期时间较长。
权利要求书
1.一种智能化免维护污水处理装置，其特征在于，包括：
用于粉碎污水中废固体的粉碎装置(1);
布置于所述粉碎装置(1)后侧的厌氧分解池(2);
与所述厌氧分解池(2)相连通的蚯蚓过滤池(4);
与所述蚯蚓过滤池(4)相连通的好氧处理池(5);
与所述好氧处理池(5)相连通的沉淀池(6);
与所述沉淀池(6)相连通的沸石过滤池(7)，所述沉淀池(6)还与所 述厌氧分解池(2)相连通;
与所述沸石过滤池(7)相连通的消毒池(8);
用于检测所述消毒池(8)出水水质的污水检测装置。
2.根据权利要求1所述的智能化免维护污水处理装置，其特征在于，所 述粉碎装置(1)包括：
用于阻挡污水中废固体的格栅;
设置于所述格栅前端的由电机带动的X型旋风刀片。
3.根据权利要求1所述的智能化免维护污水处理装置，其特征在于，所 述厌氧分解池(2)上设有保温层。
4.根据权利要求3所述的智能化免维护污水处理装置，其特征在于，所 述保温层为复合在一起的50mm厚的玻璃岩棉板和50mm厚的聚氨酯板。
5.根据权利要求1所述的智能化免维护污水处理装置，其特征在于，所 述好氧处理池(5)内的曝气设备为鼓风机或微孔曝气器。
6.根据权利要求1所述的智能化免维护污水处理装置，其特征在于，所 述沉淀池(6)为半锥形结构。
7.根据权利要求1所述的智能化免维护污水处理装置，其特征在于，所 述消毒池(8)内设有紫外线消毒装置。
8.根据权利要求1-7任一项所述的智能化免维护污水处理装置，其特征 在于，还包括为所述厌氧分解池(2)和所述蚯蚓过滤池(4)加热的太阳能 集热器(3)。
9.根据权利要求1-7任一项所述的智能化免维护污水处理装置，其特征 在于，还包括用于发电的风光发电系统(10)，所述风光发电系统(10)包 括风力发电设备和光伏发电设备。
说明书
一种智能化免维护污水处理装置
技术领域
本发明涉及污水处理系统技术领域，更具体地说，涉及一种智能化免维 护污水处理装置。
背景技术
农村生活污水主要为冲厕污水和洗衣、洗米、洗菜、餐余废渣废水、洗 澡废水等。目前的污水处理设备对于这类废水一般用常规的格栅去除，格栅 能阻挡较大的废弃物如：多余的残渣剩饭、菜叶、米粒、动物骨头、等等。当 废弃物较多时候可以堵塞排水管道，给废水处理系统带来很大的麻烦，所以 需要不定期的清除格栅过滤的废弃物，造成维护成本较高。
因此，如何降低维护成本，成为本领域技术人员亟待解决的技术问题。
发明内容
有鉴于此，本发明提供了一种智能化免维护污水处理装置，以降低维护 成本。
为实现上述目的，本发明提供如下技术方案：
一种智能化免维护污水处理装置，包括：
用于粉碎污水中废固体的粉碎装置;
布置于所述粉碎装置后侧的厌氧分解池;
与所述厌氧分解池相连通的蚯蚓过滤池;
与所述蚯蚓过滤池相连通的好氧处理池;
与所述好氧处理池相连通的沉淀池;
与所述沉淀池相连通的沸石过滤池，所述沉淀池还与所述厌氧分解池相 连通;
与所述沸石过滤池相连通的消毒池;
用于检测所述消毒池出水水质的污水检测装置。
优选地，在上述智能化免维护污水处理装置中，所述粉碎装置包括：
用于阻挡污水中废固体的格栅;
设置于所述格栅前端的由电机带动的X型旋风刀片。
优选地，在上述智能化免维护污水处理装置中，所述厌氧分解池上设有 保温层。
优选地，在上述智能化免维护污水处理装置中，所述保温层为复合在一 起的50mm厚的玻璃岩棉板和50mm厚的聚氨酯板。
优选地，在上述智能化免维护污水处理装置中，所述好氧处理池内的曝 气设备为鼓风机或微孔曝气器。
优选地，在上述智能化免维护污水处理装置中，所述沉淀池为半锥形结 构。
优选地，在上述智能化免维护污水处理装置中，所述消毒池内设有紫外 线消毒装置。
优选地，在上述智能化免维护污水处理装置中，还包括为所述厌氧分解 池和所述蚯蚓过滤池加热的太阳能集热器。
优选地，在上述智能化免维护污水处理装置中，还包括用于发电的风光 发电系统，所述风光发电系统包括风力发电设备和光伏发电设备。
从上述的技术方案可以看出，本发明提供的智能化免维护污水处理装置， 有较少的维护成本，传统设备需要设置人员驻守维护污水处理系统，本设备 只需要定期维护检查污泥状态，维护周期时间较长，可以实现无人值守作业， 当设备运行出现故障时，仪器设备会发出故障报警。各系统都设有相应的污 泥检查口，当设备运行时间较长，污泥含量过高时，可用吸粪车通过检查口， 深入到池内进行抽吸外运。
