申请日2012.06.13
公开(公告)日2012.12.19
IPC分类号B02C18/24; B02C18/06
摘要
新型磁力管道式污泥破碎机，属于管道式污泥破碎机破碎纤维性缠绕物料技术领域，涉及磁力传动设计。所要解决的技术问题是克服现有产品在过载情况下造成机泵烧毁的不足之处，提供一种新型磁力管道式污泥破碎机。其技术要点是包括设置了齿轮减速机、磁力传动器、主轴装置以及管道联接的外壳体，齿轮减速机与磁力传动器连接，磁力传动器连接主轴装置，齿轮减速机通过磁力传动器和主轴装置带动刀体高速旋转，切碎纤维性缠绕物。此结构更适用于对管道污水中的纤维性缠绕物料进行破碎，在过载的情况下，磁力传动器的主、从动部件会自动滑脱，保护机泵。且具有能耗低，处理量大，噪声低，运转平稳可靠等特点。
权利要求书

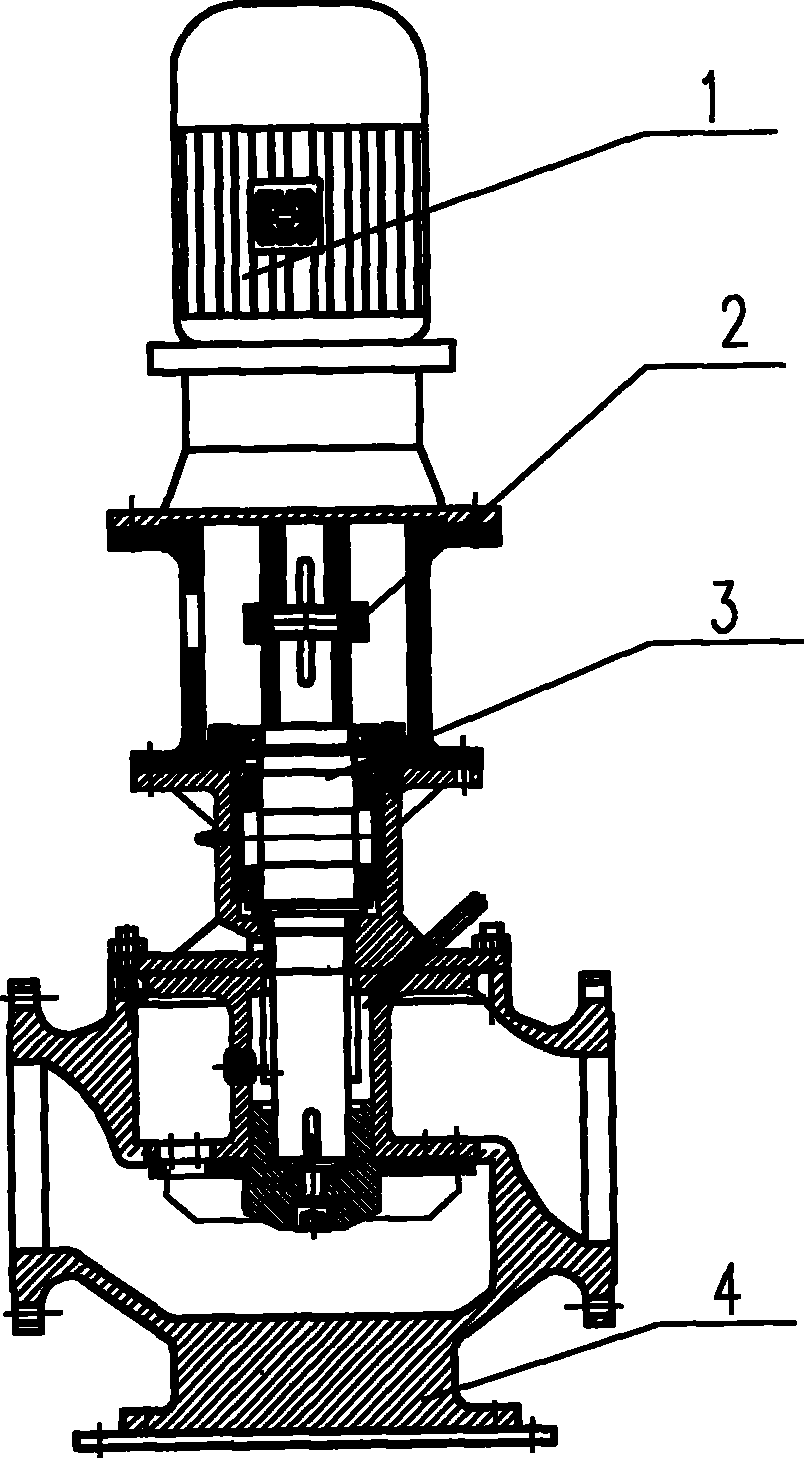

1.新型磁力管道式污泥破碎机，包括设置了齿轮减速 机(1)、磁力传动器(2)、主轴装置(3)以及管道联接的 外壳体(4)，其特征在于：所述的齿轮减速机(1)与磁力 传动器(2)连接，磁力传动器(2)连接主轴装置(3)，齿 轮减速机(1)通过磁力传动器(2)和主轴装置(3)带动 刀体高速旋转，切碎纤维性缠绕物。
说明书
新型磁力管道式污泥破碎机
技术领域
本实用新型属于管道式污泥破碎机破碎纤维性缠绕物 料技术领域，涉及磁力传动设计。
背景技术
管道式污泥破碎机是离心污泥脱水系统的重要配套设 备。它主要对混于污泥中的纤维性缠绕物进行切碎后进入离 心机，以确保离心机正常稳定的工作，已广泛应用于市政污 水的离心浓缩污泥脱水系统之中。而目前的管道式污泥破碎 机在处理纤维性缠绕物时能耗高，处理量小，噪声高，运转 不平稳，经常发生过载情况下传动部件运行或转子卡死现 象，导致管道式污泥破碎机机泵烧坏，不能正常使用。
发明内容
本实用新型所要解决的技术问题是克服上述现有技术所 存在的不足之处，增加磁力传动器，提供一种新型磁力管道 式污泥破碎机。
本实用新型所采取的技术方案是：新型磁力管道式污泥 破碎机，包括设置了齿轮减速机、磁力传动器、主轴装置以 及管道联接的外壳体，齿轮减速机与磁力传动器连接，磁力 传动器连接主轴装置，齿轮减速机通过磁力传动器和主轴装 置带动刀体高速旋转，切碎纤维性缠绕物。
本实用新型的有益效果是：此结构更适用于对管道污水 中的纤维性缠绕物料进行破碎，在过载的情况下，磁力传动 器的主、从动部件会自动滑脱，保护机泵。且具有能耗低， 处理量大，噪声低，运转平稳可靠等特点。
