申请日2012.06.13
公开(公告)日2013.01.02
IPC分类号E03C1/12; F16K15/03; E03C1/182; E03C1/122
摘要

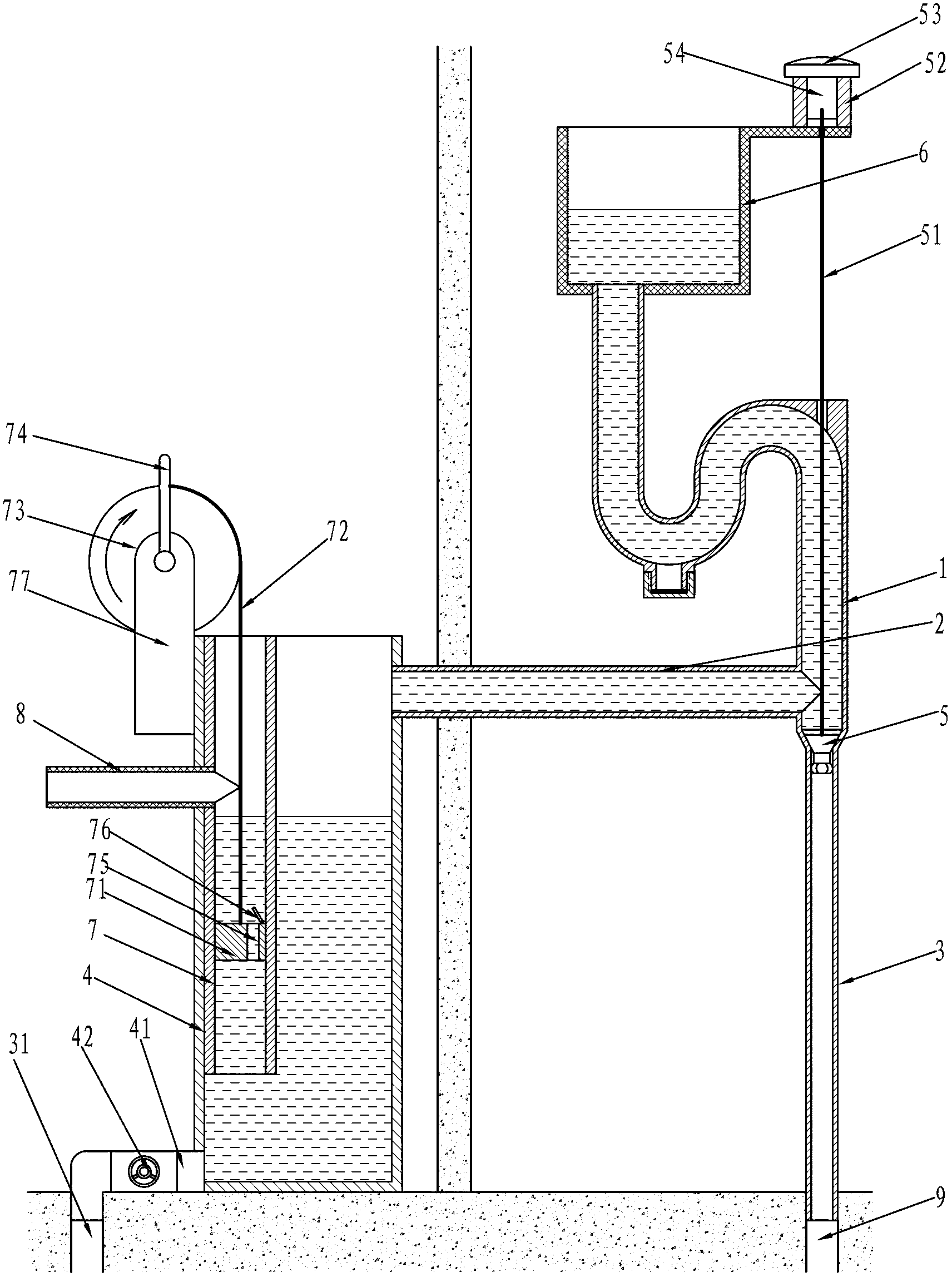

本实用新型公开了一种厨房洗菜废水再利用装置，包括排水管、水箱进水管、排污管、水箱、抽水押阀，排水管出水端分别与水箱进水管、排污管连通，排水管与排污管连接处安装拉杆式下水器，拉杆式下水器的拉杆伸出排水管与拉杆控制件连接，水箱进水管与水箱连通，水箱底部连接水箱排污管，水箱排污管上安装排污阀，水箱内侧壁固定筒体，筒体与水箱连通，出水管与筒体上部连通，抽水押阀用于将筒体内的水提升至出水管。本实用新型厨房洗菜废水再利用装置，结构简单，体积小，水箱可置于墙壁内，节约空间，无需改变原有给排水管网,便于安装;采用拉杆式下水器，方便控制，洗菜水流向集水箱内，其他废水直接排出，污水利用率高，节水效果明显。
权利要求书
1.一种厨房洗菜废水再利用装置，其特征在于：包括排水管、水箱进水管、排污管、水 箱、抽水押阀，排水管出水端分别与水箱进水管、排污管连通，排水管与排污管连接处安装 拉杆式下水器，拉杆式下水器的拉杆伸出排水管与拉杆控制件连接，水箱进水管与水箱连通， 水箱底部连接水箱排污管，水箱排污管上安装排污阀，水箱内侧壁固定筒体，筒体与水箱连 通，出水管与筒体上部连通，抽水押阀用于将筒体内的水提升至出水管。
2.根据权利要求1所述的厨房洗菜废水再利用装置，其特征在于：所述抽水押阀包括活 塞、拉绳、滚轮、摇把，活塞位于筒体内，活塞上开设进水通道，进水通道顶部安装单向进 水阀，活塞与拉绳连接，拉绳伸出筒体与滚轮连接，滚轮通过滚轮轴安装在支座上，支座固 定在水箱侧壁上，摇把与滚轮轴一端固定连接。
3.根据权利要求2所述的厨房洗菜废水再利用装置，其特征在于：所述拉杆控制件包括 方柱、连接块、把手，方柱安装在洗菜池上方，方柱内设有长方形通孔，拉杆与连接块底部 连接，连接块为长方体，连接块与长方形通孔相匹配，连接块的长度大于长方形通孔的宽度， 把手固定在连接块顶部。
说明书
厨房洗菜废水再利用装置
技术领域
本实用新型涉及废水再利用装置，特别是涉及一种厨房洗菜废水再利用装置。
背景技术
我国城镇居民家庭厨房产生的废水成分主要包括瓜果蔬菜外表的污渍、泥砂、蔬菜小残 碎片、食物小残渣、油渍和部分洗涤液、洗涤剂等。由于油渍、污渍可被洗涤液、洗涤剂分 离并部分溶于水中,因而只要能去除厨房废水中的泥砂、蔬菜小残碎片、食物小残渣以及被洗 涤液、洗涤剂溶解和分离的油渍、污渍,厨房废水便可进行二次利用,主要用来冲洗便池。
目前污水再利用装置主要有两种方式：1、直接用一盛水器皿用来盛污水，需要用污水时 用盆舀取冲洗马桶，其主要存在的缺点为需要人为将厨房污水端倒入盛水器皿，再舀取冲洗， 另外无大容积的器皿来盛水，污水利用率有限，且器皿占用卫生间的空间。2、利用楼上住户 的洗菜污水冲洗本楼层的马桶，其存在的问题是污水无法及时有效地得到利用。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、污水利用率高、节约空间、节水效 果好的厨房洗菜废水再利用装置。
为解决上述技术问题，本实用新型采用如下技术方案：
一种洗菜废水再利用装置，包括排水管、水箱进水管、排污管、水箱、抽水押阀，排水 管出水端分别与水箱进水管、排污管连通，排水管与排污管连接处安装拉杆式下水器，拉杆 式下水器的拉杆伸出排水管与拉杆控制件连接，水箱进水管与水箱连通，水箱底部连接水箱 排污管，水箱排污管上安装排污阀，水箱内侧壁固定筒体，筒体与水箱连通，出水管与筒体 上部连通，抽水押阀用于将筒体内的水提升至出水管。
本实用新型厨房洗菜废水再利用装置，其中所述抽水押阀包括活塞、拉绳、滚轮、摇把， 活塞位于筒体内，活塞上开设进水通道，进水通道顶部安装单向进水阀，活塞与拉绳连接， 拉绳伸出筒体与滚轮连接，滚轮通过滚轮轴安装在支座上，支座固定在水箱侧壁上，摇把与 滚轮轴一端固定连接。
本实用新型厨房洗菜废水再利用装置，其中所述拉杆控制件包括方柱、连接块、把手， 方柱安装在洗菜池上方，方柱内设有长方形通孔，拉杆与连接块底部连接，连接块为长方体， 连接块与长方形通孔相匹配，连接块的长度大于长方形通孔的宽度，把手固定在连接块顶部。
本实用新型厨房洗菜废水再利用装置，结构简单，体积小，水箱可置于墙壁内，节约空 间，无需改变原有给排水管网,便于安装;采用拉杆式下水器，方便控制，洗菜水流向集水箱 内，其他废水直接排出，污水利用率高，节水效果明显。
