申请日2012.06.13
公开(公告)日2012.12.19
IPC分类号B04B15/00; B04B1/20
摘要
一种蝶形阻尼挡板污泥脱水卧螺离心机，属于污泥脱水处理设备技术领域，具体是卧式螺旋沉降离心机设备(简称为卧螺离心机)中螺旋部件二块半月形对称挡板的蝶形阻尼挡板结构设计。所要解决的技术问题是对输料螺旋装置进行改进，提供一种安装有蝶形阻尼挡板的改进型卧螺离心机。其技术要点是在现有的卧螺离心机螺旋推料器的芯管上安装蝶形阻尼挡板，蝶形阻尼挡板是由两块半园形的上阻尼挡板和下阻尼挡板构成，并且对称焊接于螺旋推料器的芯管上。经过改进后的本实用新型使螺旋推料器平衡性更强，同时可压紧固渣，有助于旋卷作用，使离心机能处理超细或者胶凝物料，从而提高了卧螺离心机的分离效果。
权利要求书
1.一种蝶形阻尼挡板污泥脱水卧螺离心机，主要有转 鼓(1)、螺旋推料器(2)、行星齿轮差速器(3)、主电机(4)、 辅电机(5)、机座(6)组成，其特征在于：所述的螺旋推 料器(2)的芯管(7)上安装了蝶形阻尼挡板(8)。

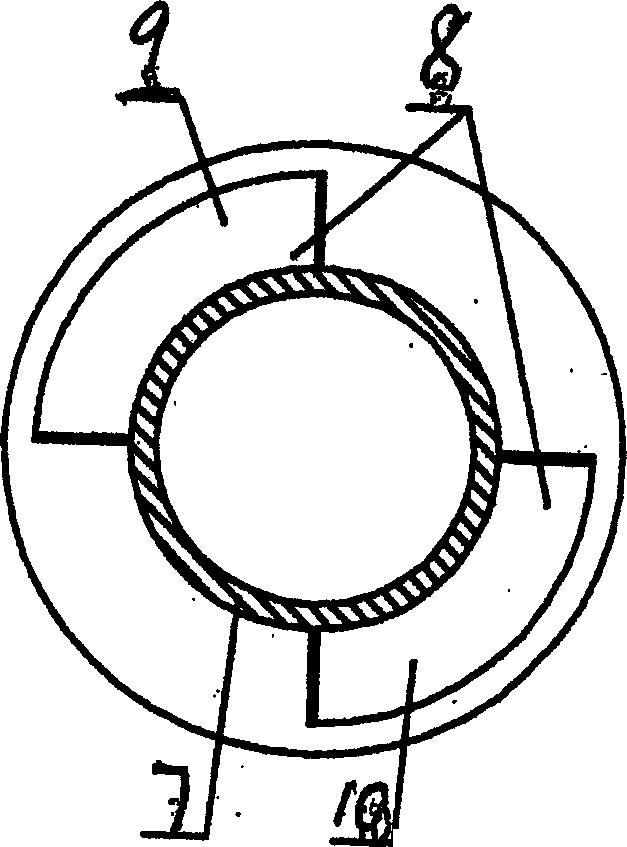

2.根据权利要求1所述的一种蝶形阻尼挡板污泥脱水 卧螺离心机，其特征在于：所述的蝶形阻尼挡板(8)由两 块半园形的上阻尼挡板(9)和下阻尼挡板(10)构成， 并且对称焊接于螺旋推料器(2)的芯管(7)上。
说明书
一种蝶形阻尼挡板污泥脱水卧螺离心机
技术领域
本实用新型属于污泥脱水处理设备技术领域，具体是卧 式螺旋沉降离心机(简称为卧螺离心机)中螺旋部件二块半 月形对称挡板的蝶形阻尼挡板结构设计工艺。
背景技术
卧螺离心机是一种高效的离心分离设备，一般可分 为卧式螺旋过滤离心机和卧式螺旋沉降离心机，现广泛应 用于城市污泥脱水处理。目前生产的卧螺离心机在螺旋推 料器芯管上大都设置一个半圆形阻尼挡板，主要是对固渣 起挡板作用，同时还可使卧螺离心机分离物料时处于超液池 情况下(位于出渣口水平以上)操作。但由于半圆形阻尼挡 板的设置使推料螺旋产生严重的不平衡，在硬支撑平衡中 需与之对称部位叶片背部焊接一块同样大小的配重块，配 重部位会干扰污泥在卧螺离心机内部的絮凝及沉降性，影 响了污泥的处理效果。
发明内容
本实用新型所要解决的技术问题是克服上述现有技术所 存在的不足之处，对输料螺旋装置进行了改进，提供一种在 螺旋推料器芯管上安装蝶形阻尼挡板的平衡性强、分离效 果好的改进型卧螺离心机。
本实用新型所采取的技术方案是：一种蝶形阻尼挡板污 泥脱水卧螺离心机，主要有转鼓、螺旋推料器、行星齿轮差 速器、主电机、辅电机、机座组成。螺旋推料器的芯管上安 装蝶形阻尼挡板。蝶形阻尼挡板由两块半园形的上阻尼挡 板和下阻尼挡板构成，并且对称焊接于螺旋推料器的芯管 上。
本实用新型的有益效果是：蝶形阻尼挡板由两块阻尼 板对称焊接于螺旋推料器芯管上，使螺旋推料器平衡性更 强。同时可压紧固渣，有助于旋卷作用，使离心机能处理超 细或者胶凝物料，从而提高了卧螺离心机的分离效果。
