申请日2012.04.09
公开(公告)日2012.12.05
IPC分类号B63J4/00; C02F9/08
摘要
本实用新型公开了一种组合式船舶压载水处理设备，一种组合式船舶压载水处理设备，包括压载泵、压载舱、过滤器、紫外灭活反应器、光触媒杀菌装置，在所述压载水进水口处设置有压载泵，压载泵通过管道和压载舱连接，在所述压载泵和压载舱之间顺次设置有过滤器、紫外灭火反应器、光触媒杀菌装置。本实用新型结构合理，通过紫外灭活反应器和光触媒杀菌装置双重杀菌，能有效杀灭压载水内的有害水生物和病原体。
权利要求书

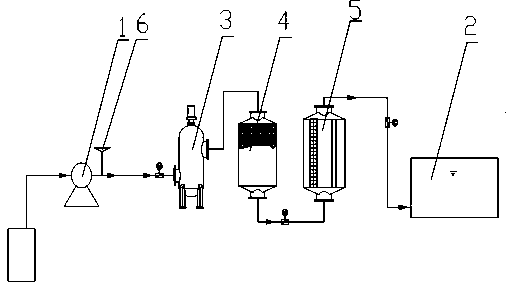

1.一种组合式船舶压载水处理设备，包括压载泵(1)、压载舱(2)、过滤器(3)、紫外灭活反应器(4)、光触媒杀菌装置(5)，在所述压载水进水口处设置有压载泵(1)，压载泵(1)通过管道和压载舱(2)连接，其特征在于：在所述压载泵(1)和压载舱(2)之间顺次设置有过滤器(3)、紫外灭火反应器(4)、光触媒杀菌装置(5)。
2.根据权利要求1所述的组合式船舶压载水处理设备，其特征在于：所述的过滤器(3)为膜过滤器或微孔过滤器。
3.根据权利要求1所述的组合式船舶压载水处理设备，其特征在于：所述压载泵(1)进水口处设置有流量计(6)。
4.根据权利要求1所述的组合式船舶压载水处理设备，其特征在于：所述光触媒杀菌装置(5)的光触媒为8-25nm的二氧化钛触媒。
说明书
组合式船舶压载水处理设备
技术领域
本实用新型属于水处理技术领域，具体涉及一种组合式船舶压载水处理设备。
背景技术
全球所有海上运输船舶所携带的压载水数量,每年大约有120亿吨,每天存在于船舶压载水中随船周游世界的生物达7000种.船舶到岸时为空出吨位，必须将压载水排入到岸国的海域中，由船舶排放压载水引发的外来生物入侵已成为海洋中有害生物传播的主要途径。。现有的压载水处理方法包括物理法和化学法，应用最多的主要为过滤和紫外灭菌或臭氧发生设备相结合的处理系统，但紫外灭菌不能有效杀菌所有的有害水生物，其有效性受到影响;臭氧发生设备及投配设备复杂，成本较高。目前市面上没有微孔过滤、活性炭过滤、光触媒杀菌装置组合为一体的压载水处理设备。
实用新型内容
实用新型目的：本实用新型的目的是为了解决现有技术的不足，提供一种结构简单、节能环保，能有效杀灭压载水内有害水生物的组合式船舶压载水处理设备。
技术方案：一种组合式船舶压载水处理设备，包括压载泵、压载舱、过滤器、紫外灭活反应器、光触媒杀菌装置，在所述压载水进水口处设置有压载泵，压载泵通过管道和压载舱连接，在所述压载泵和压载舱之间顺次设置有过滤器、紫外灭火反应器、光触媒杀菌装置。
作为优选，所述的过滤器为膜过滤器或微孔过滤器。
作为优选，所述压载泵进水口处设置有流量计。
作为优选，所述光触媒杀菌装置的光触媒为8-25nm的二氧化钛触媒。
有益效果：本实用新型结构合理，通过紫外灭活反应器和光触媒杀菌装置双重杀菌，能有效杀灭压载水内的有害水生物和病原体。
