申请日2012.08.07
公开(公告)日2013.02.27
IPC分类号D06B23/20
摘要
本实用新型涉及一种回收利用装置，特别涉及一种小型筒子纱染色机废水余热回收利用装置，包括筒子纱染色机，从筒子纱染色机的出口端起依次连接有废水总管、缓冲罐、过滤系统、热交换系统和热使用系统，热使用系统的出口端与筒子纱染色机的进口端连接。本实用新型通过对筒子纱染色机废水余热的回收利用，使染色机工艺进水温度提高，减少蒸汽的耗用量，实现了节约能源、降低成本的目的。
权利要求书
1.一种小型筒子纱染色机废水余热回收利用装置，包括筒子纱染色机，其特征在于：从筒子纱染色机的出口端起依次连接有废水总管、缓冲罐、过滤系统、热交换系统和热使用系统，热使用系统的出口端与筒子纱染色机的进口端连接。
2.如权利要求1所述的小型筒子纱染色机废水余热回收利用装置，其特征在于：所述的过滤系统包括依次连接的储液罐、过滤泵、自动滤杂机和交换泵，储液罐的进口端与缓冲罐的出口端连接，交换泵的出口端与热交换系统的的进口端连接。
3.如权利要求2所述的小型筒子纱染色机废水余热回收利用装置，其特征在于：所述的热交换系统包括热交换器，热交换器的热水进口端连接交换泵、热水出口端连接热使用系统，热交换器的冷水出口端连接污水窨井、冷水进口端连接清水管。
4.如权利要求3所述的小型筒子纱染色机废水余热回收利用装置，其特征在于：所述的热使用系统包括依次连接的热水箱、热水泵和热水总管，热交换器的热水出口端与热水箱的进口端连接，热水总管的出口端与筒子纱染色机的进口端连接。
5.根据权利要求2所述的一种小型筒子纱染色机废水余热回收利用装置，其特征在于：所述的储液罐内安装有液位传感器。
6.根据权利要求2所述的一种小型筒子纱染色机废水余热回收利用装置，其特征在于：所述的自动滤杂机内安装有液位传感器。
7.根据权利要求4所述的一种小型筒子纱染色机废水余热回收利用装置，其特征在于：所述的热交换器热水出口与热水箱连接管道上安装有自控阀。
说明书
一种小型筒子纱染色机废水余热回收利用装置
技术领域
本实用新型涉及一种余热回收利用装置，具体地说，涉及一种小型筒子纱染色机废水余热回收利用装置。
背景技术
染整生产过程中产生大量高温废水，若直接排放会导致后续废水处理系统运行困难，同时废水中蕴含的热能也白白浪费，目前市场上出现了很多废水热能回收装置，但主要是针对用水排水连续性设备或者大型染厂相对集中多量的间歇性设备组成的集群，少有适用于小厂或独立车间少量染色机的小型废水热能回收装置，特别是高温高压筒子纱染色机，属间歇性用水排水设备，而且是高温高压排放，建小型废水收集池往往经受不住高能废液流的冲击，建大型收集池又不经济。
实用新型内容
为解决现有技术的不足，本实用新型提供了一种小型筒子纱染色机废水余热回收利用装置，通过低温清水与高温废水的热量交换，使废水温度降低以利于后续处理，同时产生的高温清水又可作染色机工艺用水，减少蒸汽消耗，达到节能的目的。
一种小型筒子纱染色机废水余热回收利用装置，是通过以下技术方案实现的：
一种小型筒子纱染色机废水余热回收利用装置，包括筒子纱染色机，从筒子纱染色机的出口端起依次连接有废水总管、缓冲罐、过滤系统、热交换系统和热使用系统，热使用系统的出口端与筒子纱染色机的进口端连接。
所述的过滤系统包括依次连接的储液罐、过滤泵、自动滤杂机和交换泵，储液罐的进口端与缓冲罐的出口端连接，交换泵的出口端与热交换系统的的进口端连接。
所述的热交换系统包括热交换器，热交换器的热水进口端连接交换泵、热水出口端连接热使用系统，热交换器的冷水出口端连接污水窨井、冷水进口端连接清水管。
所述的热使用系统包括依次连接的热水箱、热水泵和热水总管，热交换器的热水出口端与热水箱的进口端连接，热水总管的出口端与筒子纱染色机的进口端连接。
所述的储液罐内安装有液位传感器。
所述的自动滤杂机内安装有液位传感器。
所述的热交换器热水出口与热水箱连接管道上安装有自控阀。
本实用新型的有益效果是：通过与高温废水的热量交换，低温清水温度可达50-60℃，然后供给染色机使用，实现节约能源、降低成本的目的。

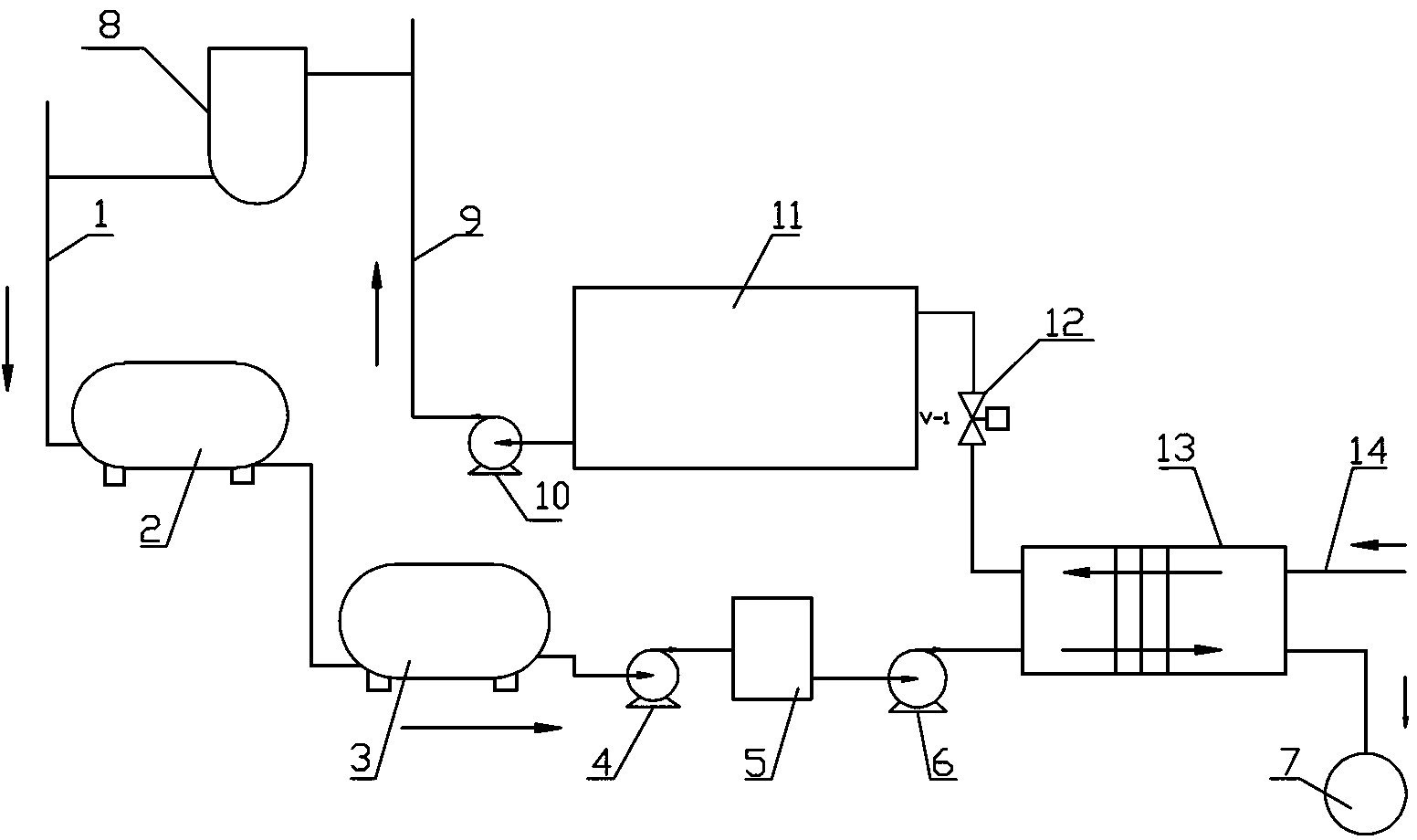

下面结合附图和实施例对本实用新型作进一步说明。
