申请日2012.06.04
公开(公告)日2013.01.02
IPC分类号F22D11/06
摘要
本实用新型公开了一种亚临界湿冷供热机组热网疏水处理系统，包括凝汽器、低压加热器、热网加热器以及除氧器，热网加热器中设置有疏水冷却段;所述凝汽器输出的凝结水通过凝结水管道经若干组低压加热器进入除氧器，所述从汽轮机输出的蒸汽经热网加热器换热后生成的疏水经疏水管道输送至末级低压加热器前的凝结水管道中。本实用新型对热网加热器的疏水进行二次换热处理，不仅可以完全回收热网疏水热量，降低冷端热损失，提高供热机组的供热能力及经济性能;还能够降低供热机组的热耗以及采暖期发电标煤耗，节约了供热成本。
权利要求书

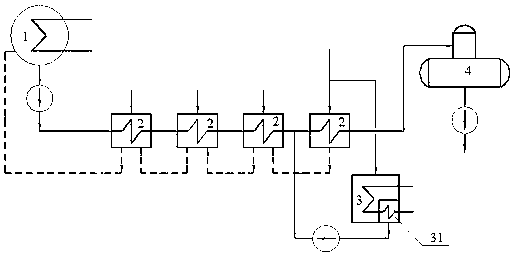

1.亚临界湿冷供热机组热网疏水处理系统，包括凝汽器(1)、低压加热器(2)、热网加热器(3)以及除氧器(4)，所述凝汽器(1)输出的凝结水通过凝结水管道经若干组低压加热器(2)进入除氧器(4)，所述从汽轮机输出的蒸汽经热网加热器(3)换热后生成的疏水输送至除氧器(4)，其特征在于：所述热网加热器(3)中设置有用于与蒸汽凝结水进行二次换热的疏水冷却段(31)，疏水经疏水管道输送至末级低压加热器前的凝结水管道中。
2.根据权利要求1所述的亚临界湿冷供热机组热网疏水处理系统，其特征在于：所述疏水管道中设置有用于为疏水提供动力的疏水泵。
说明书
亚临界湿冷供热机组热网疏水处理系统
技术领域
本实用新型涉及一种供热机组热网疏水处理系统，特别是一种亚临界湿冷供热机组的热网疏水处理系统。
背景技术
大型供热发电厂采用从汽轮机抽出蒸汽与热网循环水进行热交换的供热方式，蒸汽在热网加热器中加热热网循环水，蒸汽的热量被热网循环水吸收后凝结成疏水，疏水再回到汽轮机回热系统中循环利用。热网加热器疏水系统是热网系统的重要组成部分，其系统配置关系到热网系统及整个热力系统的安全和经济运行。亚临界采暖供热机组的热网加热器疏水，一般情况下均经过疏水管道直接进入高压除氧器。目前运行的亚临界供热机组热网加热器疏水水温约在145℃左右，而热网回水温度约60~70℃，能源利用效率较低。
实用新型内容
本实用新型需要解决的技术问题是提供一种既能够完全回收热网疏水热量、降低冷端热损失，又节省投资、运行可靠的亚临界湿冷供热机组热网疏水处理系统。
为解决上述技术问题，本实用新型所采用的技术方案如下。
亚临界湿冷供热机组热网疏水处理系统，包括凝汽器、低压加热器、热网加热器以及除氧器，所述凝汽器输出的凝结水通过凝结水管道经若干组低压加热器进入除氧器，所述从汽轮机输出的蒸汽经热网加热器换热后生成的疏水输送至除氧器，所述热网加热器中设置有用于与蒸汽凝结水进行二次换热的疏水冷却段，疏水经疏水管道输送至末级低压加热器前的凝结水管道中。
本实用新型的改进在于：所述疏水管道中设置有用于为疏水提供动力的疏水泵。
由于采用了上述技术方案，本实用新型取得的技术进步如下。
本实用新型通过在热网加热器中设置疏水冷却段直接将疏水有效降温至80℃左右，然后将80℃左右的疏水在疏水泵的作用下送入最后一级低压加热器之前的凝结水管道中，再进入除氧器。采用本实用新型对热网加热器的疏水进行二次换热处理，不仅可以完全回收热网疏水热量，降低冷端热损失，提高供热机组的供热能力及经济性能;还能够降低供热机组的热耗，降低采暖期发电标煤耗，节约供热成本。疏水管道中设置的疏水泵能够为疏水管道中的疏水提供源源不断的循环动力，保证了整个系统的稳定运行。
