申请日2012.06.05
公开(公告)日2013.12.18
IPC分类号B01D35/12; C02F1/42; B01D35/00; B01D35/30
摘要

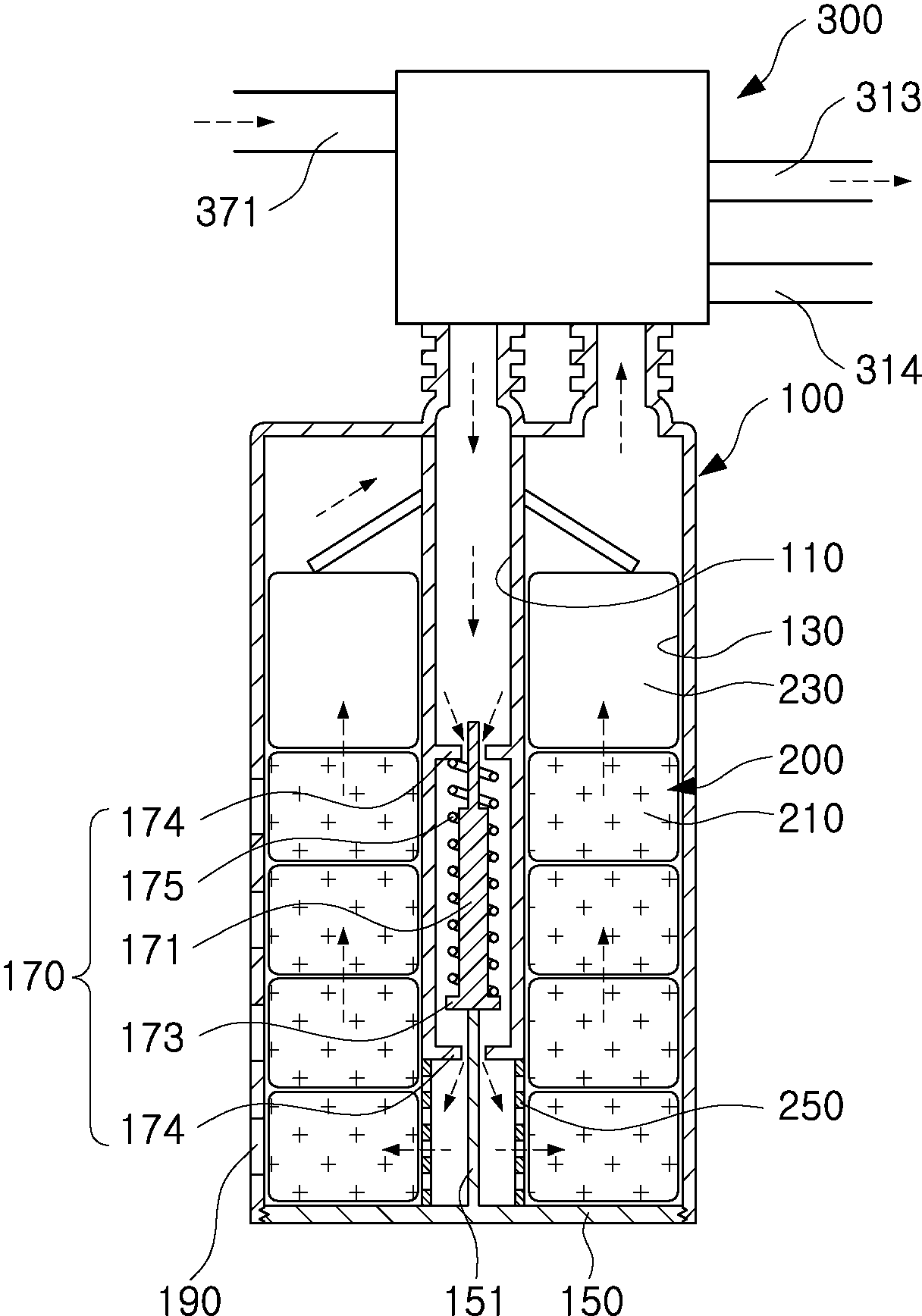

本发明提供过滤器组装体以及水处理装置。该过滤器组装体包括：过滤器外壳，流入原水;过滤器部，设置在过滤器外壳的内部，去除包含在所流入的原水中的异物;及流路转换阀，与过滤器外壳连接，选择性地排出将流入的原水经过过滤的净水或冲洗过滤器部的冲洗水。根据本发明，在不分离过滤器外壳的情况下，能够通过流路转换阀的流路转换来简单地冲洗过滤器中存在的异物，从而能够使过滤器变成再利用来延长过滤器寿命。在分离外壳盖而冲洗或更换过滤器的情况下，由于单独分离地设置了过滤器，因此可仅更换或冲洗被污染的过滤器，能够以低廉的价格管理过滤器，并且，由于将外壳盖配置成与过滤器部的污染度高的部分邻接，因此容易分离被污染的过滤器。
权利要求书
1.一种过滤器组装体，其特征在于，
包括：
过滤器外壳，其中流入原水;
过滤器部，其设置在上述过滤器外壳的内部，去除包含在所流入 的原水中的异物;以及
流路转换阀，其与上述过滤器外壳相连接，选择性地排出将流入 的原水进行过滤后的净水或者冲洗上述过滤器部的冲洗水。
2.根据权利要求1所述的过滤器组装体，其特征在于，
所述过滤器外壳包括：
中空空间部，其成为原水流入或者流出的通路;以及
过滤器空间部，其与所述中空空间部相连通，并安装有所述过滤 器部，
通过所述流路转换阀，原水选择性地向所述中空空间部或所述过 滤器空间部流入。
3.根据权利要求2所述的过滤器组装体，其特征在于，
所述过滤器外壳包括：
外壳盖，其可分离地设置在所述流路转换阀的相反侧;
流体阻断部，其形成在所述中空空间部的一侧，用于打开或封闭 所述中空空间部;以及
加压部件，其与所述外壳盖的内侧面相连接，对所述流体阻断部 进行加压，使所述中空空间部打开。
4.根据权利要求3所述的过滤器组装体，其特征在于，
所述流体阻断部包括：
引导棒，其以上下方向设置在所述中空空间部的内部;
阻断板，其与所述引导棒的端部相连接，并通过所述加压部件移 动而打开或封闭流体通道;以及
弹性部件，其插入于所述引导棒，由设置在所述中空空间部的内 部的卡定部和所述阻断板支撑。
5.根据权利要求3所述的过滤器组装体，其特征在于，
所述过滤器部形成为具有中空部的圆筒形状，在所述中空部配置 有所述中空空间部，
所述外壳盖设置成与所述中空空间部和所述过滤器空间部相连通 的部分邻接。
6.根据权利要求3所述的过滤器组装体，其特征在于，
所述过滤器部由多个过滤器构成，以便能够单独分离。
7.根据权利要求6所述的过滤器组装体，其特征在于，
所述过滤器外壳还包括形成在其表面的透明窗，以便能够确认出 被单独分离的所述多个过滤器部的污染状态。
8.根据权利要求6所述的过滤器组装体，其特征在于，
所述过滤器部包括离子交换树脂，所述离子交换树脂用于去除水 中所含有的硬物质。
9.根据权利要求1所述的过滤器组装体，其特征在于，
所述流路转换阀包括：
阀外壳，其形成有与所述中空空间部相连通的第一贯通孔、和与 所述过滤器空间部相连通的第二贯通孔;
固定盘，其固定设置在所述阀外壳的上部，并形成有与所述第一 贯通孔连通的第一供给口、与所述第二贯通孔连通的第二供给口以及 用于排出冲洗水的冲洗水排出口;
旋转盘，其可旋转地设置在所述固定盘的上部，通过旋转而贯通 形成与所述第一供给口或所述第二供给口连接的原水流入口，由此供 给原水;
阀盖，其形成有原水流入端口，以便水向所述旋转盘的上部流入;
以及
轴，其与所述旋转盘相连接，并利用马达或者以手动的方式进行 旋转，以便使所述旋转盘旋转。
10.根据权利要求9所述的过滤器组装体，其特征在于，
所述阀外壳包括：
净水供给端口，其供给经过过滤的净水;以及
冲洗水排出端口，其排出冲洗过滤器部的冲洗水。
11.一种水处理装置，其特征在于，
包括：
如权利要求1至10中任一项所述的过滤器组装体;
出水口，其排出通过所述过滤器组装体过滤的净水;以及
排水管，其排出通过所述过滤器组装体冲洗过滤器部的冲洗水。
说明书
过滤器组装体及水处理装置
技术领域
本发明涉及一种过滤器组装体，更详细地涉及一种通过以简单的 结构冲洗过滤器，并使其能够再利用的过滤器组装体。
背景技术
通常，洁身器、净水器、软水器或离子水机等包括一个以上的过 滤器，使流入的水经由该过滤器而能够得到过滤。
如果长时间使用这种过滤器，则在过滤器上累积异物，这种异物 而可能导致过滤器的过滤功能下降，细菌等增殖，因此，应当冲洗过 滤器或按期更换过滤器。
特别是，网状过滤器或沉积物过滤器起到去除要进行净化的水中 所包含的锈残留物、灰尘及沙子等各种粒状异物的作用，但如果在这 种网状过滤器或沉积物过滤器中累积较大的粒状异物，则水不能在过 滤器部顺利地流入与流出，并且因细菌等的繁殖有可能导致水的污染， 因此，需要将上述过滤器洁净地维持并管理。
但是，由于现有的过滤器，其内部构成为不易冲洗的结构，因此， 需要按照一定的周期更换滤芯本身，从而使用过滤器时，在费用方面 来讲存在产生负担的问题。
并且，存在不能以肉眼确认过滤器的更换周期的问题。
发明内容
要解决的技术问题本发明是为了解决如上所述的现有的问题点而 提出的，其目的在于，提供一种过滤器组装体及包括过滤器组装体的 水处理装置，该过滤器组装体在不分离过滤器外壳的情况下，也能够 借助流路转换阀的流路转换来简单地冲洗过滤器中存在的异物，由此 使过滤器能够再利用，从而延长过滤器的寿命。
并且，作为本发明的一方面，提供一种过滤器组装体及包括过滤 器组装体的水处理装置，该过滤器组装体在分离外壳盖而冲洗或更换 过滤器的情况下，由于过滤器设置成可单独分离，因此能够仅更换或 冲洗被污染的过滤器，由此，从费用方面来讲是比较有效率的;并且， 由于与过滤器部的污染度高的部分邻接地配置了外壳盖，因此容易分 离被污染的过滤器。
解决问题的手段
作为用于达到上述目的的技术方面，本发明提供一种过滤器组装 体，该过滤器组装体包括：过滤器外壳，其中流入原水;过滤器部， 其设置在上述过滤器外壳的内部，去除包含在所流入的原水中的异物; 以及流路转换阀，其与上述过滤器外壳相连接，选择性地排出将流入 的原水进行过滤后的净水或者冲洗上述过滤器部的冲洗水。
优选地，上述过滤器外壳包括：中空空间部，其成为原水流入或 者流出的通路;以及过滤器空间部，其与上述中空空间部相连通，并 安装有上述过滤器部，通过上述流路转换阀，原水可选择性地向上述 中空空间部或上述过滤器空间部流入。
另外，优选地，上述过滤器外壳可包括：外壳盖，其可分离地设 置在上述流路转换阀的相反侧;流体阻断部，其形成在上述中空空间 部的一侧，能够打开或封闭上述中空空间部;以及加压部件，其与上 述外壳盖的内侧面相连接，对上述流体阻断部进行加压，使上述中空 空间部打开。
此时，优选地上述流体阻断部可包括：引导棒，其以上下方向设 置在上述中空空间部的内部;阻断板，其与上述引导棒的端部相连接， 并通过上述加压部件移动而打开或封闭流体通道;以及弹性部件，其 插入于上述引导棒，由设置在上述中空空间部的内部的卡定部和上述 阻断板支撑。
另一方面，优选地，上述过滤器部可形成为具有中空部的圆筒形 状，上述中空部中可配置有上述中空空间部，上述外壳盖可设置成与 上述中空空间部和上述过滤器空间部相连通的部分邻接。
优选地，上述过滤器部可由多个过滤器构成，以便能够单独分离。
另外，优选地，上述过滤器外壳还可包括形成在其表面的透明窗， 以便能够确认出被单独分离的上述多个过滤器部的污染状态。
优选地，上述过滤器部可包括离子交换树脂，所述离子交换树脂 用于去除水中所含有的硬物质。
另一方面，优选地，上述流路转换阀可包括：阀外壳，其形成有 与上述中空空间部相连通的第一贯通孔、和与上述过滤器空间部相连 通的第二贯通孔;固定盘，其固定设置在上述阀外壳的上部，并形成 有与上述第一贯通孔连通的第一供给口、与上述第二贯通孔连通的第 二供给口以及用于排出冲洗水的冲洗水排出口;旋转盘，其可旋转地 设置在上述固定盘的上部，通过旋转而贯通形成与上述第一供给口或 上述第二供给口连接的原水流入口，由此供给原水;阀盖，其形成有 原水流入端口，以便水向上述旋转盘的上部流入;以及轴，其与上述 旋转盘相连接，并利用马达或者以手动的方式进行旋转，以便使上述 旋转盘旋转。
优选地，上述阀外壳可包括：净水供给端口，其供给经过过滤的 净水;以及冲洗水排出端口，其排出冲洗过滤器部的冲洗水。
另外，作为另一个侧面，本发明提供一种水处理装置，该水处理 装置包括：权利要求1至10中的任一项的过滤器组装体;出水口，其 排出通过上述过滤器组装体过滤的净水;以及排水管，其排出通过上 述过滤器组装体冲洗过滤器部的冲洗水。
发明效果
根据如上所述的本发明的过滤器组装体及利用上述过滤器组装体 的水处理装置，在不分离过滤器外壳的情况下，也能够通过流路转换 阀的流路转换来简单地冲洗过滤器中所存在的异物，由此，能够提供 使过滤器变成再利用来延长过滤器的寿命的优秀的效果。
并且，在分离外壳盖而冲洗或更换过滤器的情况下，由于单独分 离地设置了过滤器，因此可仅更换或冲洗被污染的过滤器，由此，在 费用方面，能够以低廉的价格管理过滤器。并且，由于将外壳盖配置 成与过滤器部的污染度高的部分邻接，因此，具有容易分离被污染的 过滤器的优点。
并且，由于在过滤器外壳形成有透明窗，因此可提供从外部以肉 眼能够确认出多个被分离的过滤器的污染度来判断更换时期的效果。
并且，通过对过滤器部追加了离子交换树脂，从而具有能够提供 已去除硬物质的对人体有益的水的优点。
