申请日2012.08.07
公开(公告)日2013.03.27
IPC分类号C02F3/12; C02F3/00
摘要
本实用新型公开了一种末端水处理滗水器，包括有生化池，生化池的池壁上设有通孔并安装有排水管，排水管的前端安装有电动蝶阀，生化池的口部固定安装有支架，支架上安装有起吊装置;包括有软管，软管的一端通过锁链悬挂在起吊装置的下端，软管的另一端固定连接在排水管的后端。本实用新型结构合理，成本低，滗水器带泥的现象彻底得到了解决，出水较以前清澈，效果非常好，减少了每次检修浮筒的吊装费用。
权利要求书

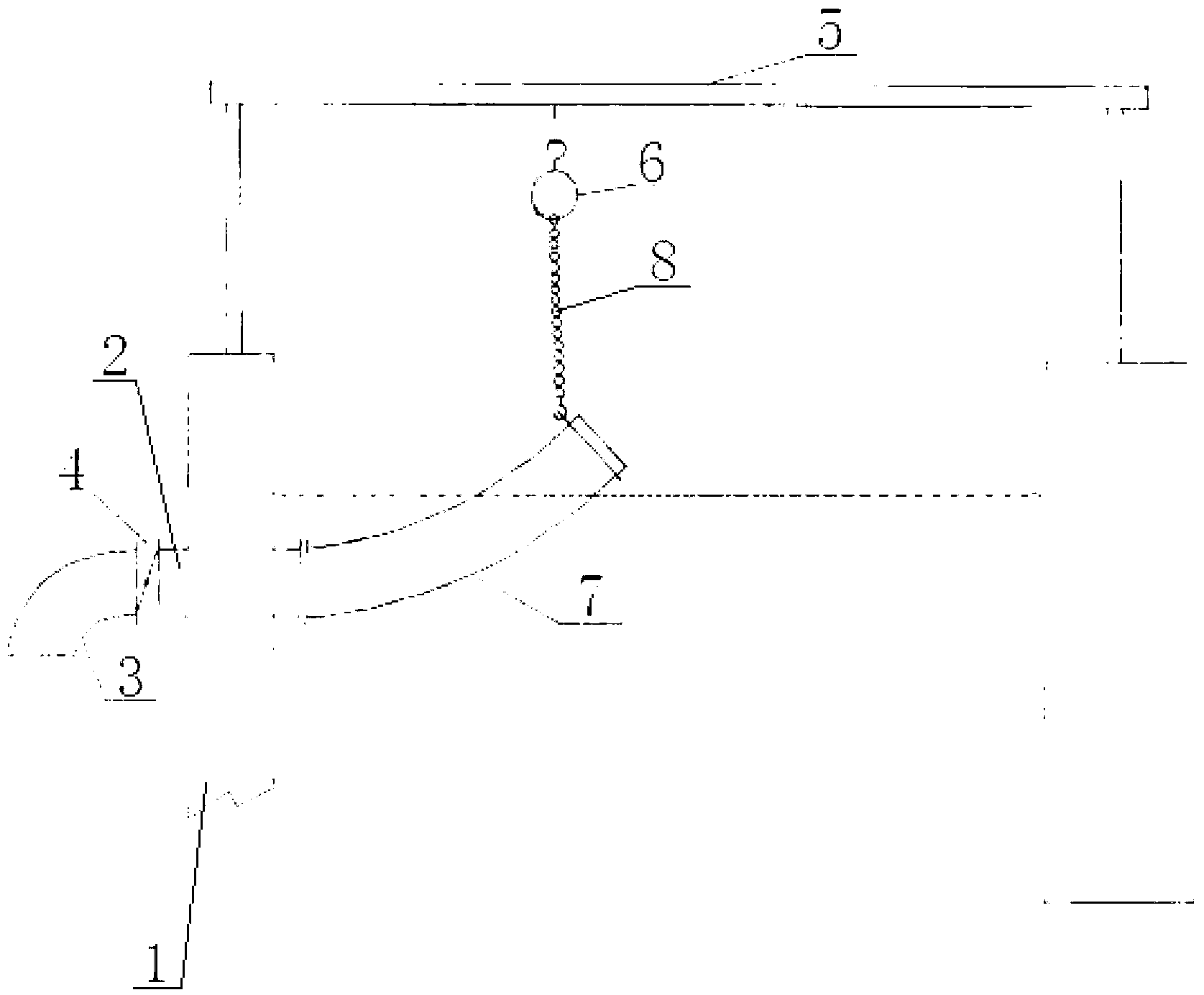

1.一种末端水处理滗水器，包括有生化池，所述生化池的池壁上设有通孔并安装有排水管，所述排水管的前端安装有电动蝶阀，其特征在于：所述生化池的口部固定安装有支架，所述的支架上安装有起吊装置;包括有软管，所述软管的一端通过锁链悬挂在起吊装置的下端，软管的另一端固定连接在排水管的后端。
2.根据权利要求1所述的末端水处理滗水器，其特征在于：所述的起吊装置为三相电动葫芦。
3.根据权利要求1所述的末端水处理滗水器，其特征在于：所述排水管的前端具有弯头部。
说明书
末端水处理滗水器
技术领域
本实用新型涉及污水处理装置领域，具体是一种末端水处理滗水器。
背景技术
末端污水处理的最后一道工序是把经生物活性污泥处理后的水排到缓冲池，由于每个周期排水300吨，按设计每次排水只能用滗水器把生化池上部的水滗出去。前段时间滗水器因滗水浮球进水，导致浮球太沉浮不上来，造成每次排水时都会有5分钟左右的活性污泥浑水被排出去。这样，不仅造成活性污泥的损失，水发浑还影响出水水质，增加过滤器的运行负荷，使过滤器的运行压差快速升高，阻力增大。即使对过滤器进行反洗，但效果已打折扣。同时又会造成定期清理缓冲池污泥和过滤器滤料扒出清洗的费用，带来一系列的问题。
实用新型内容
本实用新型的目的是提供一种操作方便、简单易行的末端水处理滗水器，采用电动葫芦把滗水管吊起，滗水时把管子放入水中，滗水结束后把管子吊起即可。
本实用新型的技术方案如下：
一种末端水处理滗水器，包括有生化池，所述生化池的池壁上设有通孔并安装有排水管，所述排水管的前端安装有电动蝶阀，其特征在于：所述生化池的口部固定安装有支架，所述的支架上安装有起吊装置;包括有软管，所述软管的一端通过锁链悬挂在起吊装置的下端，软管的另一端固定连接在排水管的后端。
所述的末端水处理滗水器，其特征在于：所述的起吊装置为三相电动葫芦。
所述的末端水处理滗水器，其特征在于：所述排水管的前端具有弯头部。
本实用新型的有益效果：
本实用新型结构合理，成本低，滗水器带泥的现象彻底得到了解决，出水较以前清澈，效果非常好，减少了每次检修浮筒的吊装费用。
