申请日2012.08.07
公开(公告)日2013.03.13
IPC分类号C02F1/00; A01G25/00; E04H5/02
摘要
本实用新型公开了一种水处理集成系统，包括亭式建筑、光伏逆变器、水泵、废水集水池、污水处理子系统、清水池、潜水泵和灌溉子系统;亭式建筑包括底座、支撑柱和太阳能电池顶盖;光伏逆变器与太阳能电池顶盖电连接;水泵和潜水泵均与光伏逆变器电连接;废水集水池设置在亭式建筑的底座下方;水泵将废水集水池内的污水送入污水处理子系统;污水处理子系统将污水处理成符合排放标准的清水送入清水池;潜水泵将清水池内的水输送到灌溉子系统。本实用新型将太阳能建筑、污水处理系统和光伏灌溉系统有机结合在一起，亭式建筑的顶盖由太阳能电池组成，在满足发电的同时节约了建筑材料，系统运作所需动力均由太阳光提供，大幅降低了能耗，绿色环保。
权利要求书

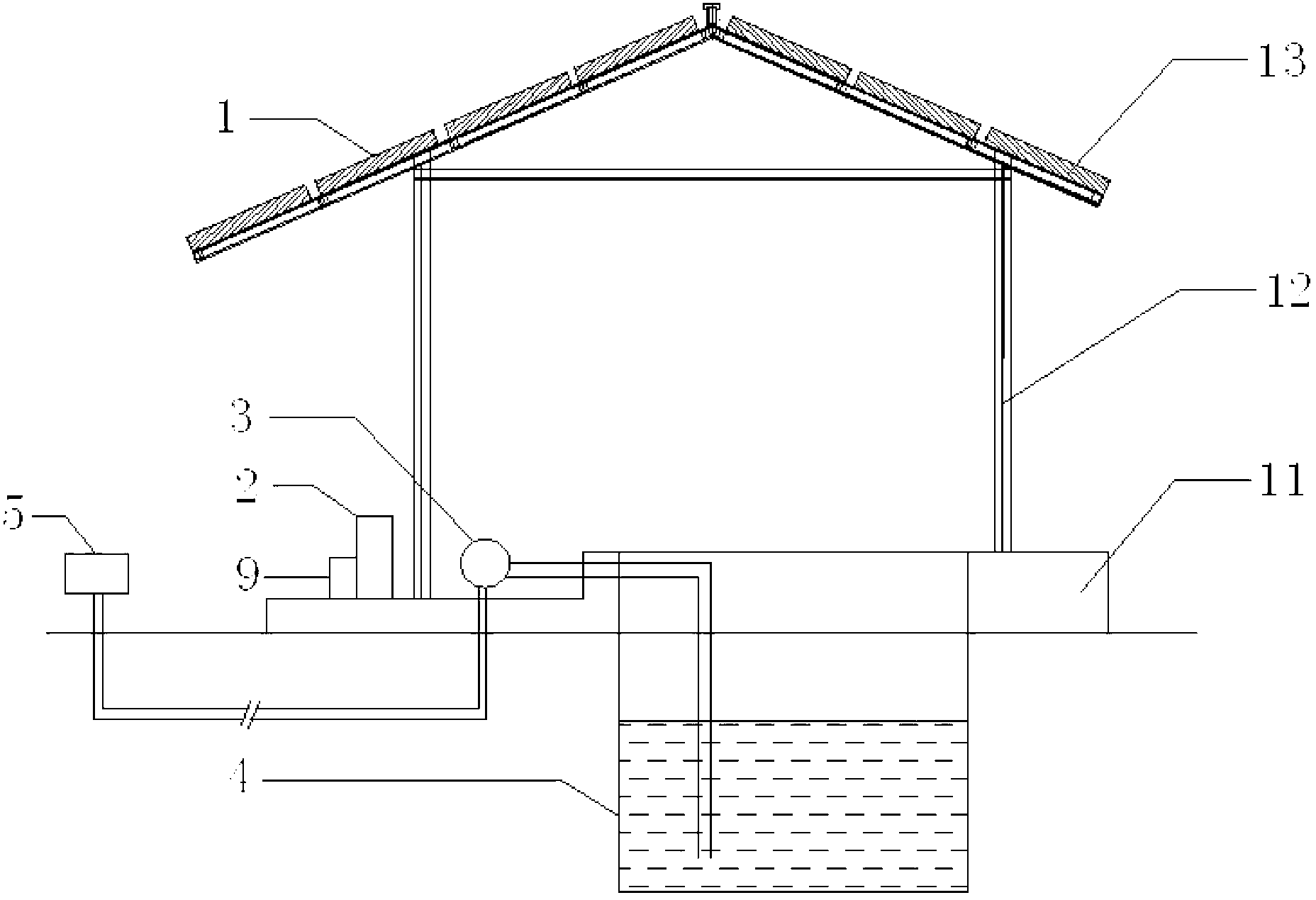

1.一种水处理集成系统，其特征在于：包括亭式建筑(1)、光伏逆变器 (2)、水泵(3)、废水集水池(4)、污水处理子系统(5)、清水 池(6)、潜水泵(7)和灌溉子系统(8);所述亭式建筑(1)包括 底座(11)、支撑柱(12)和太阳能电池顶盖(13)，支撑柱(12) 固定在底座(11)上，太阳能电池顶盖(13)固定在支撑柱(12)上 ;所述光伏逆变器(2)设置在亭式建筑(1)的底座(11)上，并与 太阳能电池顶盖(13)电连接;所述水泵(3)设置在亭式建筑(1) 的底座(11)上，并与光伏逆变器(2)电连接;所述废水集水池(4 )设置在亭式建筑(1)的底座(11)下方;所述水泵(3)将废水集 水池(4)内的污水送入污水处理子系统(5);所述污水处理子系统 (5)将污水处理成符合排放标准的清水送入清水池(6);所述潜水 泵(7)设置在清水池(6)内，并与光伏逆变器(2)电连接;所述潜 水泵(7)将清水池(6)内的水输送到灌溉子系统(8)。
2.根据权利要求1所述的一种水处理集成系统，其特征在于：所述光伏逆 变器(2)具有TMPPT功能和变频功能。
3.根据权利要求1所述的一种水处理集成系统，其特征在于：所述水泵( 3)包括一号水泵(31)、二号水泵(32)和三号水泵(33);所述废 水集水池(4)包括集水池(41)、酸性集水池(42)和碱性集水池( 43);所述一号水泵(31)、二号水泵(32)和三号水泵(33)分别 将集水池(41)、酸性集水池(42)和碱性集水池(43)的污水送入 污水处理子系统(5)。
4.根据权利要求1所述的一种水处理集成系统，其特征在于：还包括设置 在亭式建筑(1)的底座(11)上并与光伏逆变器(2)电连接的蓄电 池(9)。
说明书
一种水处理集成系统
技术领域
本实用新型涉及一种水处理集成系统。
背景技术
目前，企业污水一般通过污水管道排到废水池中收集，然后由多组水 泵抽到污水处理系统集中处理，该过程中耗能高，且废水收集池一般 设于室外，存在安全隐患，同时厂内排出的清水不能得到很好的利用 ，造成水资源的严重浪费。
实用新型内容
本实用新型所要解决的技术问题是提供一种节约能源、安全可靠、绿 色环保的水处理集成系统。
为了解决上述技术问题，本实用新型所提供的技术方案是：一种水处 理集成系统，包括亭式建筑、光伏逆变器、水泵、废水集水池、污水 处理子系统、清水池、潜水泵和灌溉子系统;所述亭式建筑包括底座 、支撑柱和太阳能电池顶盖，支撑柱固定在底座上，太阳能电池顶盖 固定在支撑柱上;所述光伏逆变器设置在亭式建筑的底座上，并与太 阳能电池顶盖电连接;所述水泵设置在亭式建筑的底座上，并与光伏 逆变器电连接;所述废水集水池设置在亭式建筑的底座下方;所述水 泵将废水集水池内的污水送入污水处理子系统;所述污水处理子系统 将污水处理成符合排放标准的清水送入清水池;所述潜水泵设置在清 水池内，并与光伏逆变器电连接;所述潜水泵将清水池内的水输送到 灌溉子系统。
所述光伏逆变器具有TMPPT(True Maximum Power Point Tracki ng，最大功率点跟踪)功能和变频功能。
所述水泵包括一号水泵、二号水泵和三号水泵;所述废水集水池包括 集水池、酸性集水池和碱性集水池;所述一号水泵、二号水泵和三号 水泵分别将集水池、酸性集水池和碱性集水池的污水送入污水处理子 系统。
一种水处理集成系统，还包括设置在亭式建筑的底座上并与光伏逆变 器电连接的蓄电池。
采用了上述技术方案后，本实用新型具有以下的有益效果：(1)本实 用新型将太阳 能建筑、污水处理系统和光伏灌溉系统有机结合在一起，亭式建筑的 顶盖由太阳能电池组成，在满足发电的同时节约了建筑材料，系统运 作所需动力均由太阳光提供，大幅降低了能耗，系统零污染，绿色环 保。
(2)本实用新型的废水集水池设置在亭式建筑的底座下方，这种结构 增加了系统的安全性。
(3)本实用新型的潜水泵将清水池内的水输送到灌溉子系统，可以用 于厂区的绿化灌溉，完成了水的二次利用，节约了水资源。
(4)本实用新型的光伏逆变器的TMPPT功能使得光伏逆变器能实时地 测量亭式建筑的太阳能电池顶盖的光伏阵列的输出功率，进行比较后 ，自动地寻找到最大功率点，这种“真正的MPPT”可以自动适应冬、 夏较大的温差而毋需人工干预，有利于提高系统的全年效率。
