申请日2012.08.07
公开(公告)日2013.03.27
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型属于卫浴领域，尤其是一种卫生间用淋浴间废水利用系统，包括淋浴房、储水装置和水泵，淋浴房通过下水管道与储水装置相连通，出水管道从储水装置引出依次经过水泵和自动阀与安装在马桶上的水箱相连通，用以解决现有技术中淋浴间耗水量大但是不能有效的对水资源进行二次利用的问题，本实用新型结构简单，设计合理，能够有效的再次利用水资源，节能环保。
权利要求书

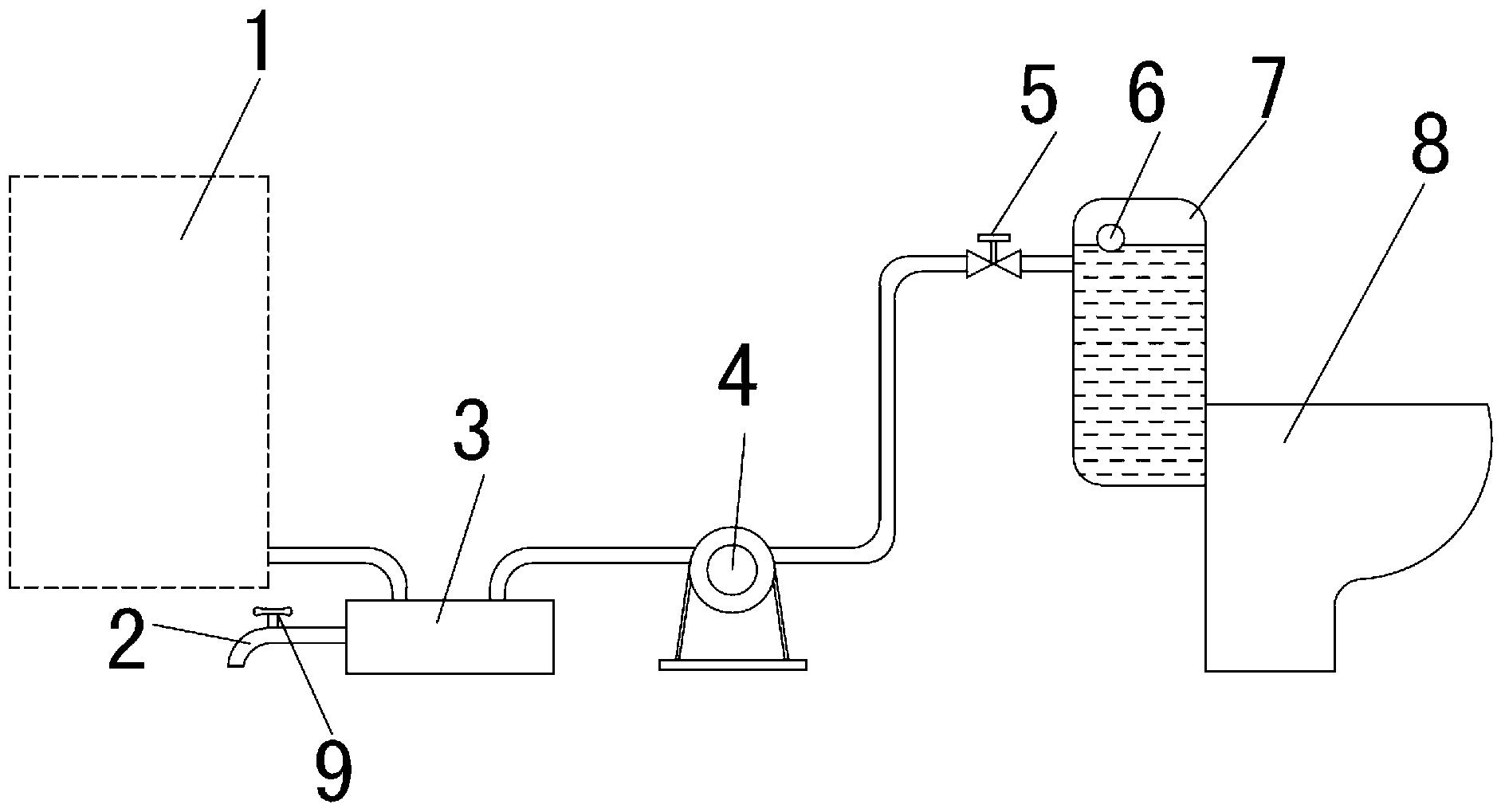

1.一种卫生间用淋浴间废水利用系统，其特征在于：包括淋浴房(1)、 储水装置(3)和水泵(4)，淋浴房(1)通过下水管道与储水装置(3)相连 通，出水管道从储水装置(3)引出依次经过水泵(4)和自动阀(5)与安装 在马桶(8)上的水箱(7)相连通。
2.根据权利要求1所述的一种卫生间用淋浴间废水利用系统，其特征在 于：所述的储水装置(3)安装有排水管(2)，排水管(2)上设置有控制其 开关和流速的排水阀(9)。
3.根据权利要求1所述的一种卫生间用淋浴间废水利用系统，其特征在 于：所述的水箱(7)内设置有与自动阀(5)连接且控制自动阀(5)自动开 闭的浮球(6)。
4.根据权利要求1所述的一种卫生间用淋浴间废水利用系统，其特征在 于：所述的下水管道和出水管道均采用环保工程塑料管或者不锈钢管制。
5.根据权利要求1所述的一种卫生间用淋浴间废水利用系统，其特征在 于：所述的水泵(4)采用单级单吸卧式离心水泵。
说明书
一种卫生间用淋浴间废水利用系统
技术领域
本实用新型属于卫浴领域，尤其涉及一种卫生间用淋浴间废水利用系统。
背景技术
卫浴设施是一个家庭中必不可少的用品，现代家居对卫浴设施的要求越 来越高，许多家庭都希望有一个独立的洗浴空间，但由于居室卫生空间有限， 只能把洗浴设施与卫生洁具置于一室。淋浴房充分利用室内一角，用围栏将 淋浴范围清晰地划分出来，形成相对独立的洗浴空间，而且随着人们生活水 平的不断提高，大部分家庭的卫生间中都会安装淋浴房，淋浴房使用起来非 常方便，但是淋浴房用水量却非常的大，水资源是发展国民经济不可缺少的 重要自然资源，在世界许多地方，对水的需求已经超过水资源所能负荷的程 度，同时有许多地区也濒临水资源利用之不平衡。
我国水资源总量约为2.8124万亿立方米，占世界径流资源总量的6%; 又是用水量最多的国家，1993年全国取水量为5255亿立方米，占世界年取 水量12%，比美国1995年淡水取水量4700亿立方米还高。由于人口众多， 目前我国人均水资源占有量为2500立方米，约为世界人均占有量的1/4，排 名百位之后，被列为世界几个人均水资源贫乏的国家之一。另外，中国属于 季风气候，水资源时空分布不均匀，南北自然环境差异大，其中北方9省区， 人均水资源不到500立方米，实属水少地区;特别是近年来，城市人口剧增， 生态环境恶化，工农业用水技术落后，浪费严重，水源污染，更使原本贫乏 的水更加贫乏，而成为国家经济建设发展的瓶颈。
现在的市场上现有的淋浴房功能样式都非常符合人们的需求，但是在节 水上却做的远远不够，没有充分的起到节能环保的作用，因此有必要提供一 种卫生间用淋浴间废水利用系统，以解决现有技术所存在的问题。
实用新型内容
本实用新型提供了一种卫生间用淋浴间废水利用系统，用以解决现有技 术中淋浴间耗水量大但是不能有效的对水资源进行二次利用的问题，本实用 新型结构简单，设计合理，能够有效的再次利用水资源，节能环保。
本实用新型是通过下述技术方案来解决上述技术问题的：一种卫生间用 淋浴间废水利用系统，包括淋浴房、储水装置和水泵，淋浴房通过下水管道 与储水装置相连通，出水管道从储水装置引出依次经过水泵和自动阀与安装 在马桶上的水箱相连通。
所述的储水装置安装有排水管，排水管上设置有控制其开关和流速的排 水阀。
所述的水箱内设置有与自动阀连接且控制自动阀自动开闭的浮球。
所述的下水管道和出水管道均采用环保工程塑料管或者不锈钢管制。
所述的水泵采用单级单吸卧式离心水泵。
与现有技术相比，本实用新型的一种卫生间用淋浴间废水利用系统有益 效果在于：设计合理，通过储水装置、水泵和马桶充分的利用淋浴间使用过 的水，能够有效的再次利用水资源，节能环保，符合国民经济发展的需要和 可持续发展的要求;
结构简单，操作方便，通过安装在出水管道上的自动阀实现了自动调节 阀口开闭的效果，不用人工操作，非常方便。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用 新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型 的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，详 细说明如下。
