申请日2012.08.06
公开(公告)日2012.10.17
IPC分类号C02F11/12
摘要
本发明涉及一种污泥深度脱水工艺，具体如下步骤：a)将未脱水的污泥送入储泥罐;b)污泥通过调节阀及软管定量地装入压滤框内的污泥滤包中;c)启动液压装置对污泥滤包进行加压压滤;d)压滤框沿导轨移到下料台;e)将污泥滤包打开后放入泥布分离机。一种用于污泥深度脱水工艺的脱水设备，储泥罐底部安装有调节阀及软管，压滤框位于储泥罐下方，污泥滤包位于压滤框内，各个污泥滤包之间的间隔内设置有排水栅，压滤框通过导轨连接液压台，液压台通过导轨连接有下料台，下料台前方设置有泥布分离机。本发明的脱水工艺及脱水设备能将原含水率为80%左右的污泥快速脱水，使其含水率降低到35%以下。
权利要求书
1.一种污泥深度脱水工艺及脱水设备，其特征在于：具体如下步骤：
a)将未<a href="http://www.dowater.com/" style="text-decoration:none"><font color="#000000">脱水</font></a>的污泥送入储泥罐;
b)压滤框放在带滚轮的定位板上，污泥通过调节阀及软管定量地装入压滤 框内的污泥滤包中，各个污泥滤包之间用排水栅隔离;
c)污泥滤包叠加后经导轨移到液压台上固定，启动液压装置对污泥滤包进 行加压压滤，污水通过滤布经排水栅排出，污水与泥分离;
d)压滤后，将压滤框及带滚轮的定位板沿导轨移到下料台;
e)将污泥滤包打开后放入泥布分离机，固定污泥滤包的滤布进行泥布分离， 并用震动棒震动，同时滤布通过滤布清洗装置进行水力清洗，污泥通过运泥车 外运。
2.一种用于权利要求1所述的污泥深度脱水工艺的脱水设备，其特征在于： 具有储泥罐、压滤框、污泥滤包、排水栅、带滚轮的定位板、导轨、液压台、 泥布分离机、滤布清洗装置，储泥罐底部安装有调节阀及软管，压滤框位于储 泥罐下方，污泥滤包位于压滤框内，各个污泥滤包之间的间隔内设置有排水栅， 压滤框底部设置有带滚轮的定位板，压滤框通过导轨连接液压台，液态台具有 液压装置，液压台通过导轨连接有下料台，下料台前方设置有泥布分离机。
3.如权利要求2所述的脱水设备，其特征在于：所述的泥布分离机具有前 导轮、后导轮、下导轮，前导轮、后导轮、下导轮之间连接有导轮带，后导轮 与下导轮之间的导轮带上设置有震动棒，前导轮与下导轮之间的导轮带上设置 有滤布清洗装置。
4.如权利要求2所述的脱水设备，其特征在于：所述的压滤框设有排水孔 及定位装置。
5.如权利要求2所述的脱水设备，其特征在于：所述的液压台上有凹轨。
说明书
一种污泥深度脱水工艺及脱水设备
技术领域
本发明涉及污泥处理技术领域，尤其是一种污泥深度脱水工艺及脱水设备。
背景技术
目前，城市污水处理产生的剩余污泥，现有常规的脱水方式是带式脱水机 脱水或离心机脱水，脱水后的污泥含水率都在80%左右。含水率在80%左右的 污泥，后续处置非常困难。无论是卫生填埋、还是焚烧、或是堆肥，都要求将 污泥的含水率进一步降低到35%以下，才能满足污泥的后续处置要求。目前公 知的方式有三种。一是热干化，采用热交换形式干化污泥，导致能耗高、成本 大，气味难以处理;二是添加石灰等其他辅料，再进行板框压滤，导致污泥没 有形成真正的减量化，而且污泥成份更加复杂化，造成污泥后续处置更加困难; 三是自然干化场将污泥干化，但这种方式占地面积大，周期长，环境差，影响 因素多，正常情况下很少采用。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种污泥深 度脱水工艺及脱水设备，不添加任何辅料，也不需要外加热源，而且占地面积 少，能快速的将污泥含水率降低到35%以下。
本发明解决其技术问题所采用的技术方案是：一种污泥深度脱水工艺， 具体如下步骤：
a)将未脱水的污泥送入储泥罐;
b)压滤框放在带滚轮的定位板上，污泥通过调节阀及软管定量地装入压滤 框内的污泥滤包中，各个污泥滤包之间用排水栅隔离;
c)污泥滤包叠加后经导轨移到液压台上固定，启动液压装置对污泥滤包进 行加压压滤，污水通过滤布经排水栅排出，污水与泥分离;
d)压滤后，将压滤框及带滚轮的定位板沿导轨移到下料台;
e)将污泥滤包打开后放入泥布分离机，固定污泥滤包的滤布进行泥布分离， 并用震动棒震动，同时滤布通过滤布清洗装置进行水力清洗，污泥通过运泥车 外运。

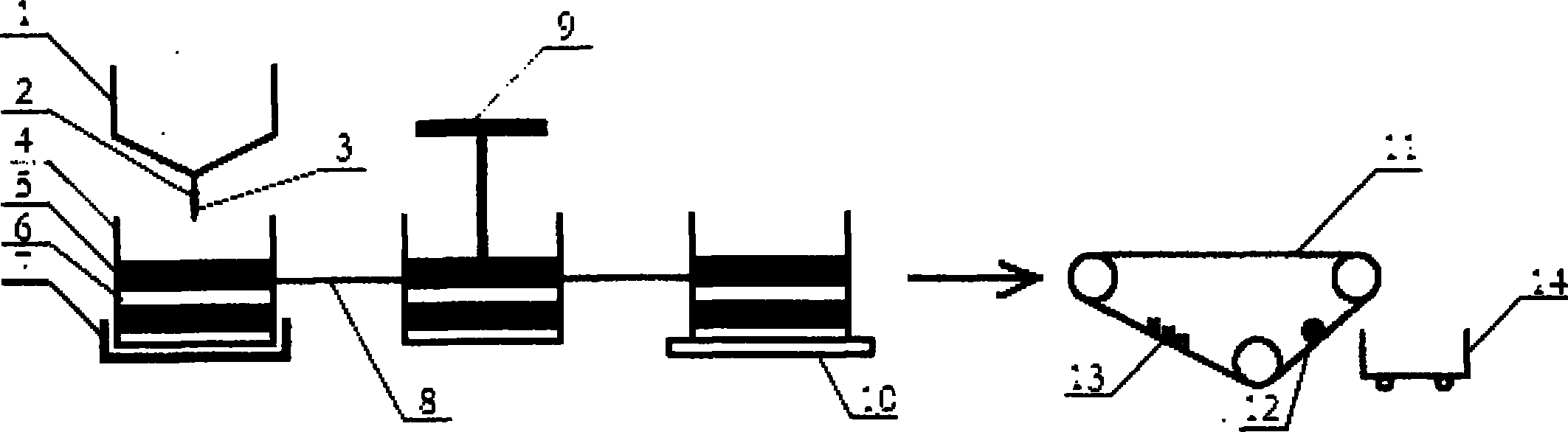

一种用于所述的污泥深度脱水工艺的脱水设备，具有储泥罐、压滤框、污 泥滤包、排水栅、带滚轮的定位板、导轨、液压台、泥布分离机、滤布清洗装 置，储泥罐底部安装有调节阀及软管，压滤框位于储泥罐下方，污泥滤包位于 压滤框内，各个污泥滤包之间的间隔内设置有排水栅，压滤框底部设置有带滚 轮的定位板，压滤框通过导轨连接液压台，液态台具有液压装置，液压台通过 导轨连接有下料台，下料台前方设置有泥布分离机。
进一步地，所述的泥布分离机具有前导轮、后导轮、下导轮，前导轮、后 导轮、下导轮之间连接有导轮带，后导轮与下导轮之间的导轮带上设置有震动 棒，前导轮与下导轮之间的导轮带上设置有滤布清洗装置。运泥车位于后导轮 后方。
进一步地，所述的压滤框设有排水孔及定位装置。可有效地及时地将水分 排出。
进一步地，所述的液压台上有凹轨。液压台及液压装置为程序化自动装 置，能程序化地压滤污泥滤包，节约人力财力。
本发明的有益效果是：本发明的脱水工艺及脱水设备能将原含水率为80% 左右的污泥快速脱水，使其含水率降低到35%以下。本发明的工艺不需要添加 任何的辅料，为后续处理污泥提供方便，本发明也不需要外加热源，节约能源 消耗，而且占地面积较少，快速有效地实现泥水分离。
