申请日2012.06.04
公开(公告)日2013.01.02
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型公开了一种处理餐饮污水的装置，是一种物理处理装置，特别适用于餐饮污水中油脂及残渣碎屑的去除。该装置包括循环箱和前置过滤器，在前置过滤器后续设有超滤膜组件，超滤膜组件的进水口通过循环泵与前置过滤器的出水口相连，超滤膜组件的过滤液出口与循环箱内的原水槽相通，超滤膜组件上另连有透过液输出口。采用这样的循环回流结构，可以使油水混合物通过超滤膜进行多次过滤，从而达到有效分离、减少配套设备和较低运行成本。
权利要求书

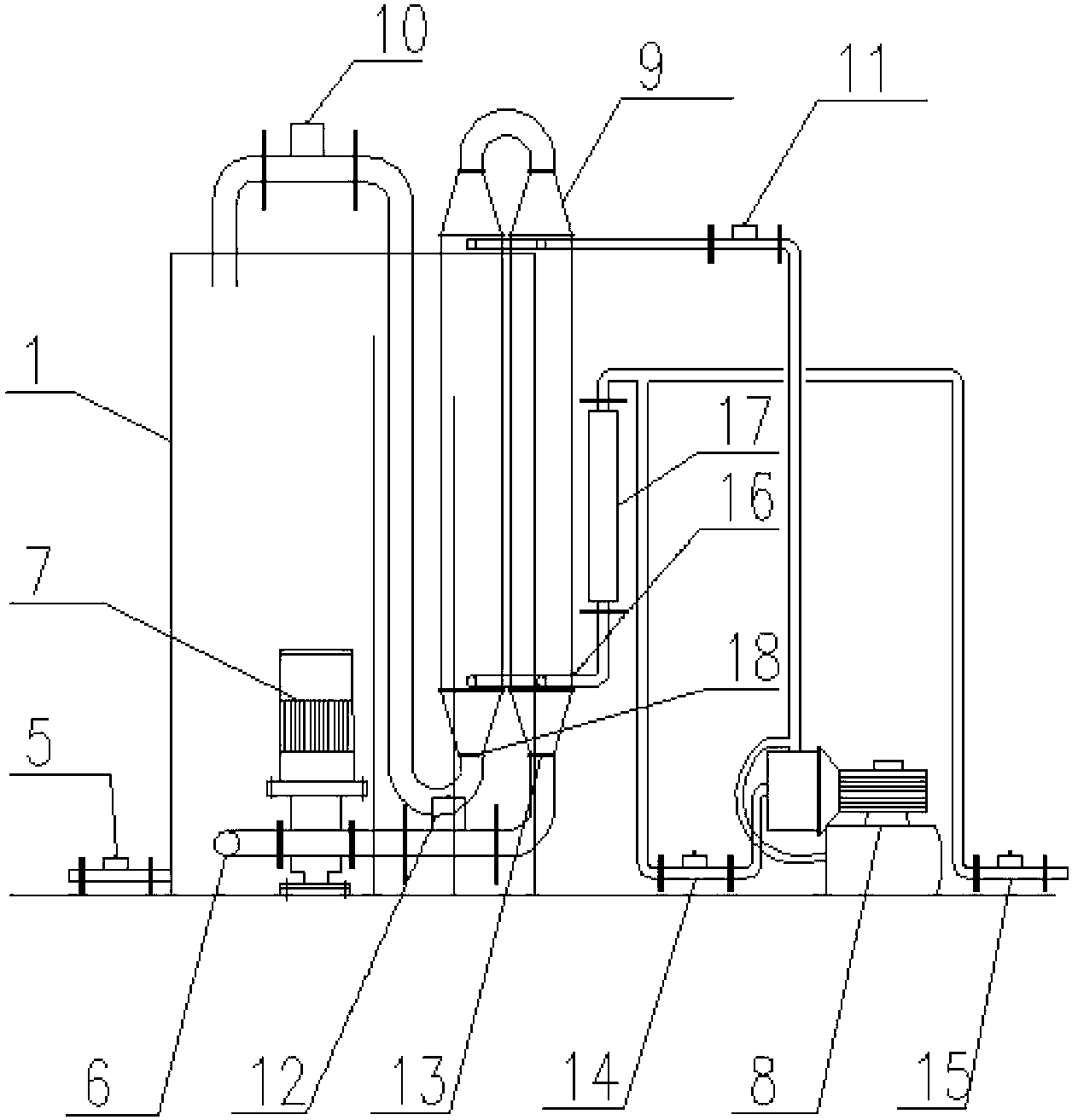

1.一种处理餐饮污水的装置，包括循环箱(1)和前置过滤器(6)，两者通 过管道连通，其特征是：在所述前置过滤器(6 )后续设有超滤膜组件 (9 )，超滤膜组件(9 )的进水口(13 )通过循环泵(7)与前置过滤器 (6)的出水口相连，超滤膜组件( 9)的过滤液出口( 18) 通过管道 与循环箱(1)内的原水槽(2)相通，超滤膜组件( 9)上另设有透过液输 出口( 16)。
2.根据权利要求1所述的一种处理餐饮污水的装置，其特征是：循环箱底 壁(20)倾斜设置与水平面成一个夹角，循环箱中设有两块隔板，依 次将箱体隔为原水槽(2)、稳流槽(3)及集油槽(4)，原水槽(2)与稳流 槽(3)间的隔板下端留有过水通道，且此隔板与顶壁之间留有的距离比 另一隔板与顶壁间的距离小，稳流槽( 3)与集油槽(4 )被隔板完全 隔开，在集油槽的侧壁上设有排油口( 19)，循环箱底壁(20)倾斜 近地面端设有排渣口(5 )。
3.根据权利要求1所述的一种处理餐饮污水的装置，其特征是：所述超滤 膜组件( 9)配有反吹泵(8)，反吹泵(8)通过管道和阀门可以与透 过液输出口(16)及超滤膜组件(9 )连通实现在线反冲洗。
4.根据权利要求1或3所述的一种处理餐饮污水的装置，其特征是：所述 超滤膜组件(9)采用的膜为无机膜，超滤膜组件(9 )由一个超滤膜 件，或多个超滤膜件组成。
5.根据权利要求1或3所述的一种处理餐饮污水的装置，其特征是：所述 超滤膜组件(9)采用的膜为陶瓷膜。
6.根据权利要求1或2所述的一种处理餐饮污水的装置，其特征是：循环 箱底壁(20)与水平面成5°~30°夹角。
7.根据权利要求1所述的一种处理餐饮污水的装置，其特征是：所述前置 过滤器(6)采用不锈钢筛网，出水口设有可拆卸的连接管件。
说明书
一种处理餐饮污水的装置
技术领域
本实用新型涉及一种处理污水的装置，特别适用于餐饮污水的处理。
背景技术
餐饮行业产生的污水其成分比较复杂，含油量高、易腐发酵发臭，长 期在恶劣的环境下存放致使其致癌物质的含量也很高等特点，因此餐 饮污水在排放前需进行分离净化处理。
目前关于餐饮污水处理的装置，主要有传统的隔油池和利用物理、化 学，生物技术结合的组合装置。如公开号CN201704786的实用新型专利 -餐饮废水油水分离装置，采用这种单一物理装置很难将污水中的油脂 分离彻底，而且溢流出的油脂仍有很高的含水量，不便于收集;公开 号为CN1163425的发明中公开的餐饮废水处理装置，其处理过程涉及物 理方法预处理、化学方法净化及普通滤器终端物理处理三部分，在化 学处理阶段需添加漂白粉和硫酸亚铁溶液，从而增加了运行成本与操 作难度，同时，还有配套设备过多加大了维护成本的缺点。
实用新型内容
本实用新型针对上述现有技术存在的问题作出改进，即本实用新型要 解决的技术问题是提供一种具有简单结构且能有效分离餐饮污水中油 脂及残渣碎屑的装置，而且该装置配套设备少，易操作，运行成本低 。
为解决上述技术问题，本实用新型采用的技术方案是：餐饮污水处理 装置，包括容纳餐饮污水的循环箱和前置过滤器，循环箱和前置过滤 器通过管道连通，其特征在于前置过滤器后续设有超滤膜组件，超滤 膜组件的 进水口通过循环泵与前置过滤器的出水口相连，超滤膜组件的过滤液 出口通过管道与循环箱内的原水槽相通，超滤膜组件上另连有透过液 输出口。
在上述技术方案中，由于超滤膜组件的过滤液出口与循环箱内的原水 槽相通，使得过滤液循环回流，加上超滤膜良好的过滤性能，使油脂 碎屑不断被浓缩，从而不但实现了有效分离，使透过液达到排放标准 ，而且也大大降低了分离出的油脂的含水量，便于收集。整个处理过 程只涉及物理工艺，减少了运行成本。
作为针对上述技术方案的进一步改进，本实用新型进一步要解决的技 术问题是提供一种运行成本低而又方便操作的集油排渣装置。
为此，在本实用新型进一步改进的技术方案中，循环箱底壁倾斜设置 与水平面成一夹角，循环箱中设有两块隔板，依次将箱体隔为原水槽 、稳流槽及集油槽，原水槽与稳流槽间的隔板下端留有过水通道，且 此隔板与顶壁之间留有的距离比另一隔板与顶壁间的距离小，稳流槽 与集油槽被隔板完全隔开，在集油槽侧壁上设有排油口，箱体底壁倾 斜近地面端设有排渣口。倾斜的箱底设置有利于将循环箱内的细渣彻 底排干净;油脂通过溢流收集，简单易行。
此外，在上述技术方案中，超滤膜组件可以是一个，也可以由多个超 滤膜件串联、并联和并串连组成，并配有反吹泵，反吹泵通过管道和 阀门可以与透过液输出口及超滤膜组件连通实现在线反冲洗。前置过 滤器可以采用不锈钢筛网，出水端口设计为可拆卸的连接管件，方便 快速拆卸更换。
