申请日2012.06.04
公开(公告)日2012.12.12
IPC分类号B08B3/08; F28D9/00; B08B13/00
摘要
本实用新型提供了一种清洗机热排废水热交换节能减耗装置，属于机械技术领域。它解决了现有的清洗机不能合理利用清洗机上直接排放出的酸碱废液的热量从而浪费能源的问题。本清洗机热排废水热交换节能减耗装置包括具有进水口和排液口的清洗机、纯水供应系统及与清洗机进水口连接的预热桶，该节能减耗装置还包括热交换装置，清洗机排液口上连接有排液管道，纯水供应系统具有供水管道，排液管道和供水管道在热交换装置中汇聚进行热交换，供水管道从热交换装置中出来后进入到上述的预热桶中。本清洗机热排废水热交换节能减耗装置具有能充分合理利用清洗机上直接排放出的酸碱废液的热量从而节约能源的优点。
权利要求书

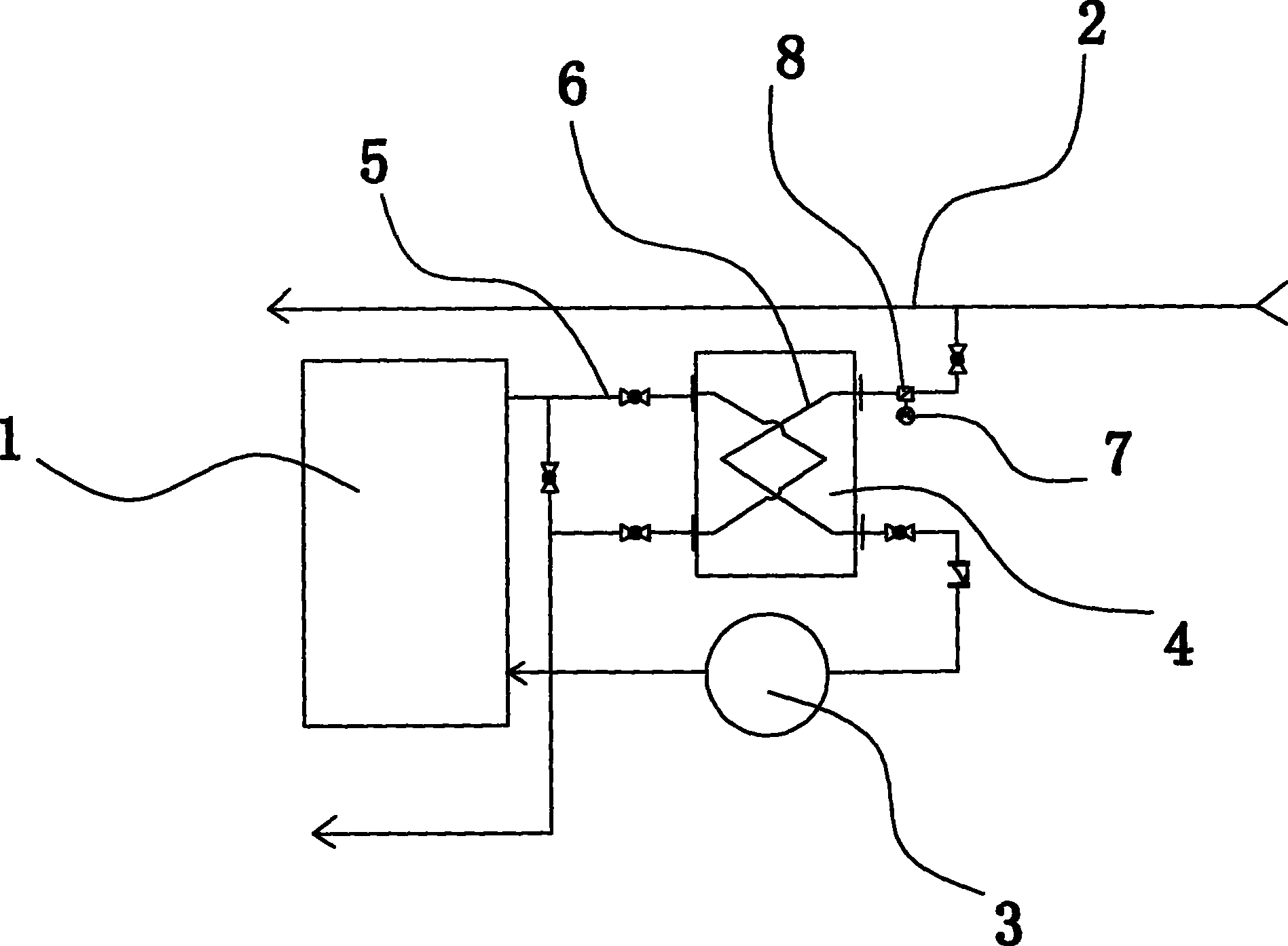

1.一种清洗机热排废水热交换节能减耗装置，包括具有进水 口和排液口的清洗机(1)、纯水供应系统(2)及与清洗机(1) 进水口连接的预热桶(3)，其特征在于：该节能减耗装置还包括 热交换装置，所述的清洗机(1)排液口上连接有排液管道(5)， 所述的纯水供应系统(2)具有供水管道(6)，所述的排液管道(5) 和供水管道(6)在上述的热交换装置中汇聚进行热交换，所述的 供水管道(6)从热交换装置中出来后进入到上述的预热桶(3) 中。
2.根据权利要求1所述的一种清洗机热排废水热交换节能减 耗装置，其特征在于，所述的清洗机(1)中具有控制单元，所述 的纯水供应系统(2)上安装有电机(7)控制的阀门(8)，所述 的阀门(8)安装在进入热交换装置前的供水管道(6)上，所述 的电机(7)与控制单元电连接。
3.根据权利要求2所述的一种清洗机热排废水热交换节能减 耗装置，其特征在于，所述的热交换装置为不锈钢板换(4)。
4.根据权利要求1或2或3所述的一种清洗机热排废水热交 换节能减耗装置，其特征在于，所述的热交换装置设置在地沟中。
说明书
一种清洗机热排废水热交换节能减耗装置
技术领域
本实用新型属于机械技术领域，涉及一种清洗机热排废水热 交换节能减耗装置。
背景技术
在太阳能硅片加工工艺中，太阳能硅片刚开始需要通过清洗 剂进行清洗。现清洗机所需的热纯水现都是从25℃的纯水经过后 面的预热桶先加热到80℃恒温保持，等要用热水时再通过预热桶 的增压泵打到清洗机反应槽中使用。现一条生产线设备中清洗机 平均有5个碱热水槽，一个碱槽平均一天用水200KG，每天换一 次碱槽，那么一台设备平均一天用热水量1000KG。其存在的问题 是：其所需的热纯水从25℃加热到80℃需要消耗很多的能源，不 仅过多消耗能源，成本也高，同时清洗机上直接排放出来的酸碱 废液温度高达78℃左右，其热量没有得到合理利用就直接排放 了。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了 一种能合理利用清洗机上直接排放出的酸碱废液的热量从而节约 能源消耗的清洗机热排废水热交换节能减耗装置。
本实用新型的目的可通过下列技术方案来实现：一种清洗机 热排废水热交换节能减耗装置，包括具有进水口和排液口的清洗 机、纯水供应系统及与清洗机进水口连接的预热桶，其特征在于： 该节能减耗装置还包括热交换装置，所述的清洗机排液口上连接 有排液管道，所述的纯水供应系统具有供水管道，所述的排液管 道和供水管道在上述的热交换装置中汇聚进行热交换，所述的供 水管道从热交换装置中出来后进入到上述的预热桶中。
在上述的一种清洗机热排废水热交换节能减耗装置中，所述 的清洗机中具有控制单元，所述的纯水供应系统上安装有电机控 制的阀门，所述的阀门安装在进入热交换装置前的供水管道上， 所述的电机与控制单元电连接。
当清洗机打开排液口进行排液时，同时其上的控制单元控制 电机工作将阀门打开，让低温纯水进入到热交换装置中与清洗机 中排出的酸碱废液进行热交换。
在上述的一种清洗机热排废水热交换节能减耗装置中，所述 的热交换装置为不锈钢板换。
在上述的一种清洗机热排废水热交换节能减耗装置中，所述 的热交换装置设置在地沟中。
与现有技术相比，本清洗机热排废水热交换节能减耗装置能 有效合理利用清洗机排放出的酸碱废液的热量，使纯水进入到预 热桶加热前先通过热交换装置先跟废液进行充分的热交换，将废 液中的热量吸收过来，然后再进入到预热桶中，从而节约能源消 耗，同时降低成本。
