申请日2011.11.30
公开(公告)日2012.09.12
IPC分类号C02F11/04; C02F3/28
摘要

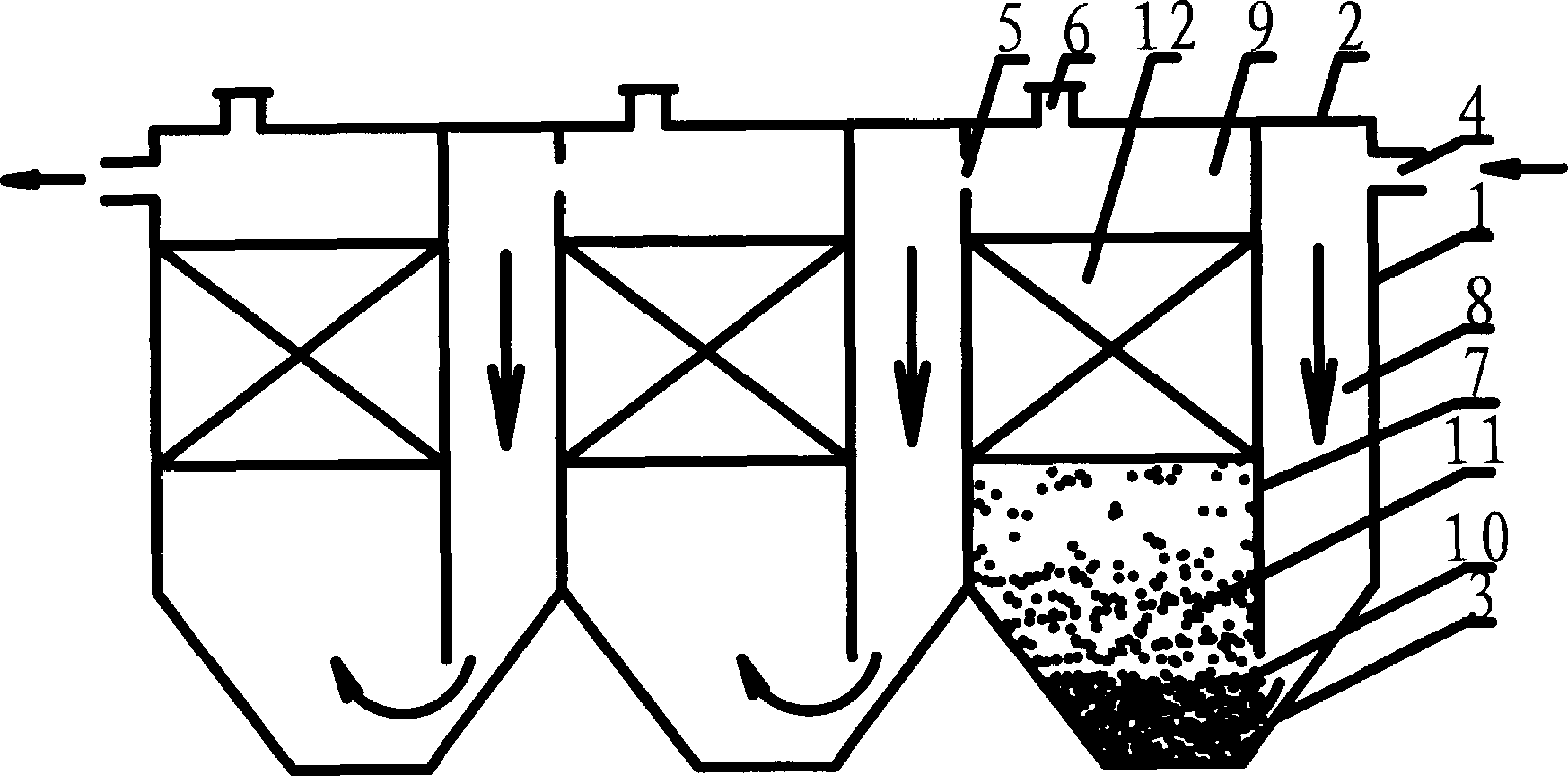

一种污水污泥同步厌氧消化设施，由几个同步厌氧消化池串联而成，即上一个消化池的出水口和下一个消化池的进水口相互串通，每个消化池由池壁(1)，盖板(2)和锥斗形底板(3)围成，相对的两面池壁上端设置进水口(4)和出水口(5)，盖板上留有人孔(6)，消化池的内部空间用导流板(7)分隔成较窄的下流室(8)和较宽的上流室(9)，导流板的上端连接盖板(2)，下端与锥斗形底壁(3)之间设计一道水力控制缝(10)，上流室的下部是悬浮状的污泥层(11)，上部水平悬挂污泥截留填料层(12)。
权利要求书
1.一种污水污泥同步厌氧消化设施，是由几个相对独立的同步厌氧消化池串联而成，每一个消化池由池壁(1)，平面盖板(2)和锥斗形底板(3)围成，在相对的两面池壁上端设置进水口(4)和出水口(5)，盖板上留有人孔(6)，池的内部空间用导流板(7)分隔成较窄的下流室(8)和较宽的上流室(9)，其特征在于：
所述的一种污水污泥同步厌氧消化设施，由几个同步厌氧消化池串联而成，即上一个消化池的出水口和下一个消化池的进水口相互串通，
导流板的上端连接盖板(2)，下端与锥斗形底壁(3)之间设计一道水力控制缝(10)，
上流室的下部是悬浮状的污泥层(11)，上部水平悬挂污泥截留填料层(12)。
2.根据权利要求1所述的一种污水污泥同步厌氧消化设施，整体埋入地下。
说明书
污水污泥同步厌氧消化设施
所属技术领域
本实用新型涉及一种污水污泥同步处理装置，具体指是一种污水污泥同步厌氧消化设施。
背景技术
自20世纪90年代出现污水处理剩余污泥减量化的概念后，用物理、化学、生物等方法，从污水处理过程中削减污泥产量，已成为国内外的研究热点，到目前为止，处于研究阶段的技术成果很多，但真正符合环境效益和经济效益，能实现设施化，产业化，并得到推广应用的技术并不多。在国外利用MBR技术处理污水过程中延长污泥泥龄，可以达到污泥减量化的目的，但Yamamoto等指出，在MBR中泥龄可能需要高于500天才能实现剩余污泥零排放，并且能耗高，膜易结垢，需频繁清洗和更换膜组件，从而大大增加了操作成本。针对上述问题，Xing等人通过在MBR中增设斜板，使反应器中保留较高的污泥浓度，实现了污泥泥龄无限延长，也避免了膜组件的堵塞等问题，试验运行123天达到了污泥零排放，但能源消耗和经常更换膜组件问题依然存在。在国内，思清源和清华大学合作开发的“好氧-厌氧耦合污泥减量化废水处理技术，把SBR技术进行分段耦合，是比较成功的案例，目前正在推广应用，但工艺还嫌复杂，好氧段仍然需要消耗能源。
发明内容
本实用新型的目的在于提供一种不消耗能源，纯粹利用厌氧消化使污水污泥同步处理，实现剩余污泥零排放的污水污泥同步厌氧消化设施。为了达到上述目的，本实用新型的技术方案是如下设计的：
一种污水污泥同步厌氧消化设施，由几个相对独立的污水污泥同步厌氧消化池串联而成，即上一个消化池的出水口和下一个消化池的进水口相互串通，每一个消化池由池壁，平面盖板和锥斗形底板围成，在相对的两面池壁上端设置进水口和出水口，盖板上留有人孔，池的内部空间用导流板分隔成较窄的下流室和较宽的上流室，其特征在于：
所述的一种污水污泥同步厌氧消化设施，是由几个相对独立的污水污泥同步厌氧消化池串联而成，即上一个消化池的出水口和下一个消化池的进水口相互串通，
导流板的上端连接盖板，下端与锥斗形底壁之间设计一道水力控制缝，
上流室的下部是悬浮状的污泥层，上部水平悬挂污泥截留填料层。
所述的一种污水污泥同步厌氧消化设施，整体埋入地下。
本实用新型首次提出污水污泥同步厌氧消化处理概念，即污水经多个同步厌氧消化池消化，保证有机污染物有足够的去除率。污泥在污泥截留填料层的拦截下，长时间悬浮停留在厌氧池内，泥龄可无限延长，老龄污泥不断老化消化，不致产生剩余污泥，从而实现剩余 污泥零排放。同步厌氧消化设施整体埋于地下，进出水可自流，无需消耗动力。
