申请日2013.11.04
公开(公告)日2014.05.21
IPC分类号C02F11/12; C02F11/10
摘要
本实用新型公开了一种污泥微波热处理装置，包括机架、水平设置于机架内的旋转滚筒，及设于所述旋转滚筒内的微波加热器，在所述旋转滚筒的一端设有输送污泥进入旋转滚筒内的进料装置，在所述旋转滚筒的另一端设有出料口，通过进料装置将污泥输送至旋转滚筒内，微波加热器工作对污泥进行微波加热干燥处理，微波加热为整体加热的方式，微波穿透性深，物料内部的加热的温度比表面要高，促使物料内部的水份与热量由内向外同方向扩散，加热迅速，可去除污泥中的有毒有害物质，避免污染环境，且处理效率高，实现对污泥资源化和无害化处理，本实用新型用于污泥处理装置技术领域。
权利要求书

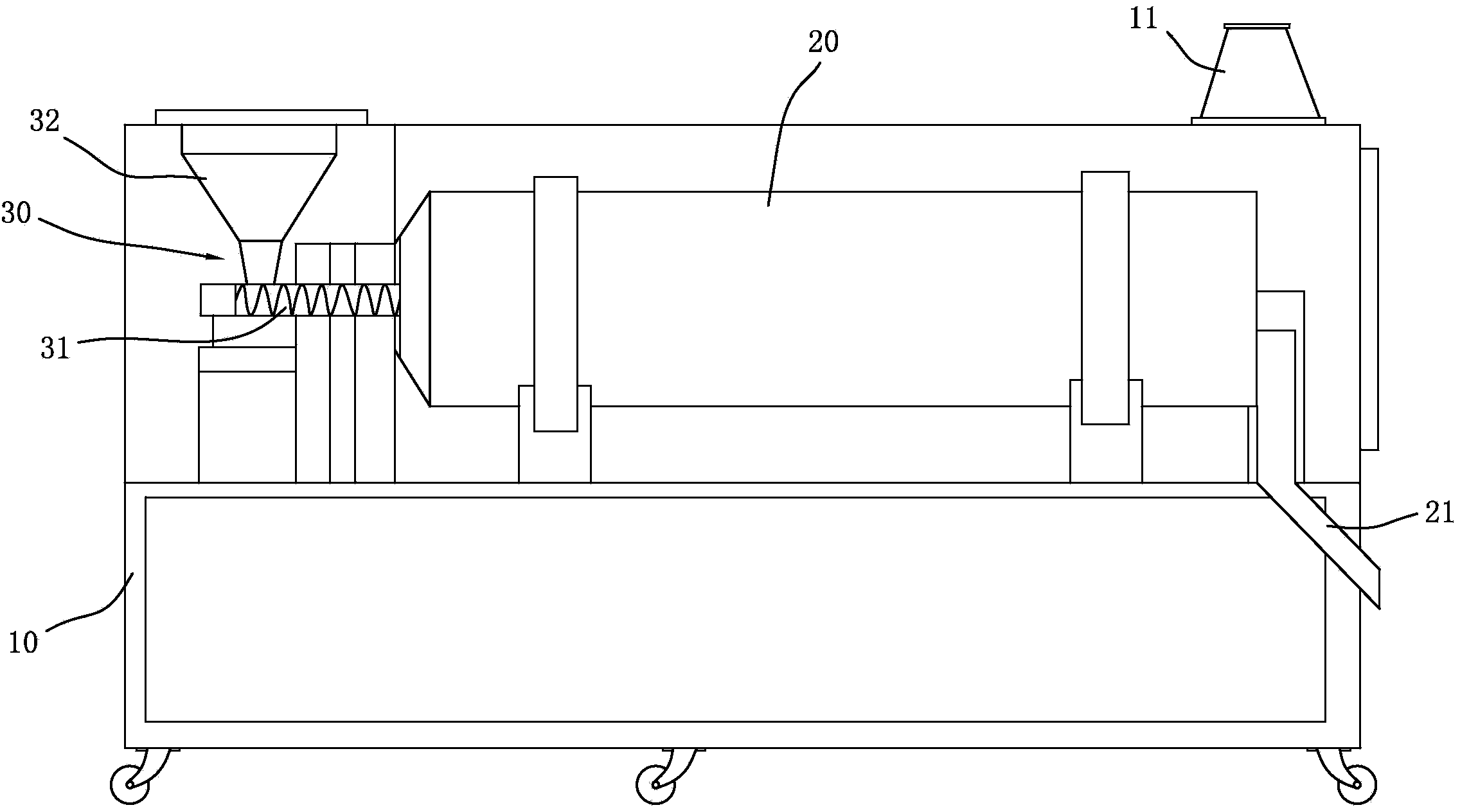

1. 一种污泥微波热处理装置，其特征在于：包括机架、水平设置于机架内的旋转滚筒，及设于所述旋转滚筒内的微波加热器，在所述旋转滚筒的一端设有输送污泥进入旋转滚筒内的进料装置，在所述旋转滚筒的另一端设有出料口。
2. 根据权利要求1所述的污泥微波热处理装置，其特征在于：所述进料装置包括一水平放置的螺旋推进器和与螺旋推进器一端相连通的进料斗，所述螺旋推进器的另一端连接至旋转滚筒内。
3. 根据权利要求1或2所述的污泥微波热处理装置，其特征在于：所述旋转滚筒的内层表面由石英材料制成。
4. 根据权利要求1或2所述的污泥微波热处理装置，其特征在于：在所述旋转滚筒内设有叶片搅拌装置。
5. 根据权利要求1所述的污泥微波热处理装置，其特征在于：在所述机架内设有红外测温仪。
6. 根据权利要求1所述的污泥微波热处理装置，其特征在于：所述机架为箱体结构，在所述机架上端设有一排气口。
说明书
一种污泥微波热处理装置
技术领域
本实用新型涉及污泥处理装置技术领域，特别涉及一种污泥微波热处理装置。
背景技术
随着污水处理率的提高，污水厂污泥的产生量也不断增加。污泥产生的环境污染问题日益突出，如何科学、经济的处理处置污泥，作为一个亟待解决的环境问题，越来越受到人们的关注。现有对污泥的处理通常采用下列几种方法：填埋法、投海法、焚烧和热解处理法等等，但实际处理效果并不理想，效率不高，也对环境也造成一定程度的二次污染，难以对污泥实现资源化和无害化处理。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构简单、可有效处理污泥热解的污泥微波热处理装置。
为解决上述技术问题所采用的技术方案：一种污泥微波热处理装置，包括机架、水平设置于机架内的旋转滚筒，及设于所述旋转滚筒内的微波加热器，在所述旋转滚筒的一端设有输送污泥进入旋转滚筒内的进料装置，在所述旋转滚筒的另一端设有出料口。
进一步作为本实用新型技术方案的改进，所述进料装置包括一水平放置的螺旋推进器和与螺旋推进器一端相连通的进料斗，所述螺旋推进器的另一端连接至旋转滚筒内。
进一步作为本实用新型技术方案的改进，所述旋转滚筒的内层表面由石英材料制成。
进一步作为本实用新型技术方案的改进，在所述旋转滚筒内设有叶片搅拌装置。
进一步作为本实用新型技术方案的改进，在所述机架内设有红外测温仪。
进一步作为本实用新型技术方案的改进，所述机架为箱体结构，在所述机架上端设有一排气口。
有益效果：此污泥微波热处理装置通过进料装置将污泥输送至旋转滚筒内，微波加热器工作对污泥进行微波加热干燥处理，微波加热为整体加热的方式，微波穿透性深，物料内部的加热的温度比表面要高，促使物料内部的水份与热量由内向外同方向扩散，加热迅速，处理效率高，相对传统的红外或锅炉加热的方式，其炉体与被加热物料同时处在受热状态甚至还需一定时间的预热，造成无用损耗较大，处理效率低。而本实用新型以微波加热的方式对污泥进行加热裂解，可去除污泥中的有毒有害物质，避免污染环境，且处理效率高，实现对污泥资源化和无害化处理。
