申请日2012.08.01
公开(公告)日2013.02.06
IPC分类号C02F1/42; C02F9/04
摘要
一种废水再处理系统，其进水口、出水口分别与废水收集池、回用水系统连通，其特征在于：所述废水再处理系统包括吸附罐组，所述吸附罐组包括至少两个相串联的离子吸附罐、离子浓度检测装置和配药箱，所述两两离子吸附罐串联的管路上均设有离子浓度检测装置，配药箱与离子吸附罐通过循环泵连通。该种废水再处理系统采用串联的离子吸附罐组对处理进行在处理，具有良好的经济效益和环境效益;串联的离子吸附罐上设有离子浓度检测装置能有检测每个离子吸附罐的溶液浓度和处理效率，配药箱可单独清洗浓度高的离子吸附罐不影响整个系统的工作。
权利要求书

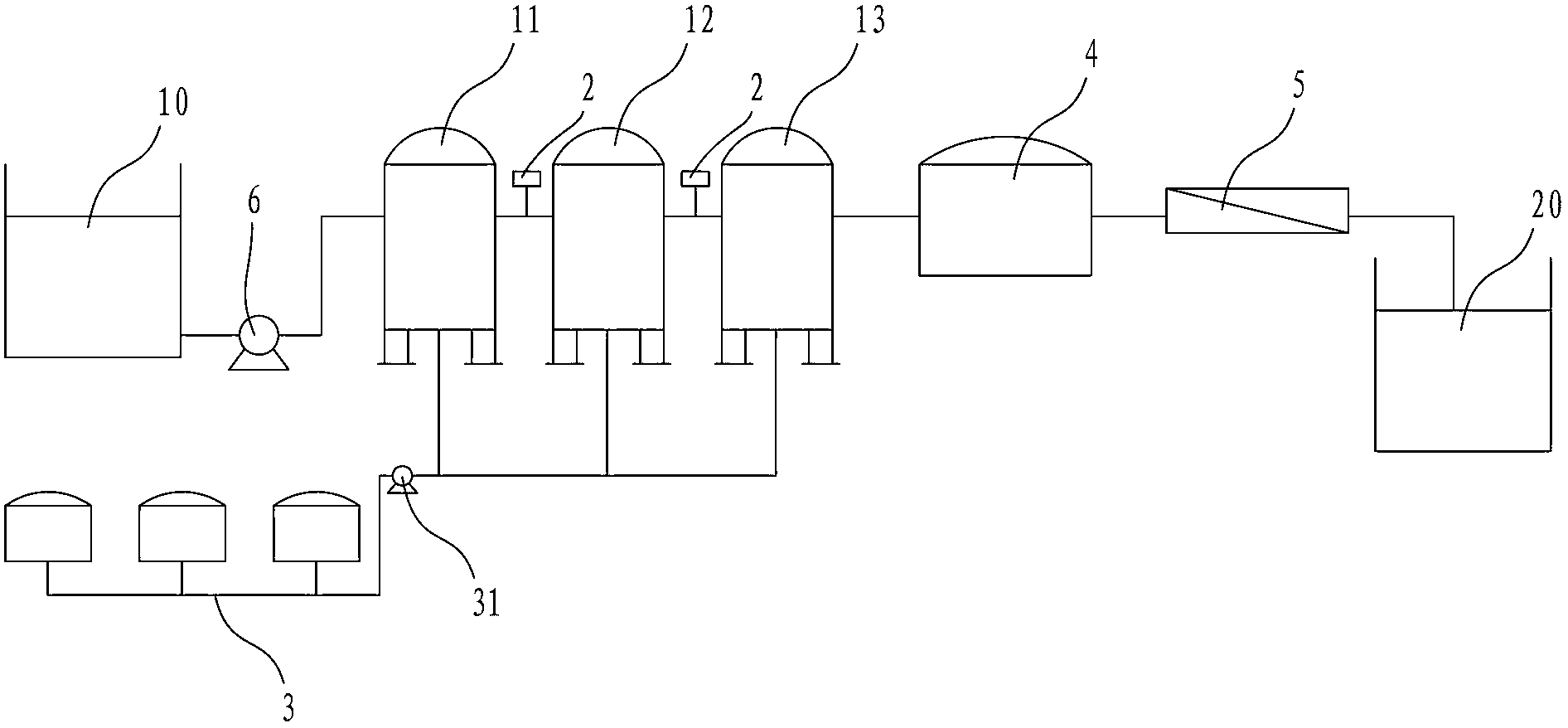

1.一种废水再处理系统，其进水口、出水口分别与废水收集池、回用水系 统连通，其特征在于：所述废水再处理系统包括吸附罐组，所述吸附罐组包括 至少两个相串联的离子吸附罐、离子浓度检测装置和配药箱，所述两两离子吸 附罐串联的管路上均设有离子浓度检测装置，配药箱与离子吸附罐通过循环泵 连通。
2.根据权利要求1所述的废水再处理系统，其特征在于：所述离子吸附罐 内装有螯合树脂。
3.根据权利要求1所述的废水再处理系统，其特征在于：所述离子吸附罐 组与回用水系统间还设有袋式微滤装置和抗污染膜。
4.根据权利要求1所述的废水再处理系统，其特征在于：所述废水收集池 与离子吸附罐组通过提升泵连通。
说明书
一种废水再处理系统
技术领域
本实用新型属于废水处理设备，具体涉及一种对已处理的废水再处理系统。
背景技术
随着可持续发展战略的实施，循环经济和清洁生产技术越来越受到人们的 关注，改革开放以来我国经济发展很快，而环保工作始终无法跟上紧急发展的 步伐，尤其是在污染水治方面。现有的污水通常在处理后一般需要对处理过的 污水是否达标进行检测，处理不达标的废水需要重新经过废水处理系统后在排 放，影响废水处理的效率。离子吸附罐是污水处理中比较常用的技术手段，但 是现有离子吸附罐在工作过程中不能检测罐内的离子浓度，而且清洗离子吸附 罐时必须停止整个废水处理系统工作。
实用新型内容
为了解决上述问题，本实用新型提供了一种废水再处理系统，其进水口、 出水口分别与废水收集池、回用水系统连通，其特征在于：所述废水再处理系 统包括吸附罐组，所述吸附罐组包括至少两个相串联的离子吸附罐、离子浓度 检测装置和配药箱，所述两两离子吸附罐串联的管路上均设有离子浓度检测装 置，配药箱与离子吸附罐通过循环泵连通。
进一步的，所述离子吸附罐内装有螯合树脂。
进一步的，所述离子吸附罐组与回用水系统间还设有袋式微滤装置和抗污 染膜。
进一步的，所述废水收集池与离子吸附罐组通过提升泵连通。
本实用新型具有如下有益效果：
本实用新型提供的废水再处理系统，采用串联的离子吸附罐组对处理进行 在处理，具有良好的经济效益和环境效益;串联的离子吸附罐上设有离子浓度 检测装置能有检测每个离子吸附罐的溶液浓度和处理效率，配药箱可单独清洗 浓度高的离子吸附罐不影响整个系统的工作。
