申请日2011.12.28
公开(公告)日2012.10.03
IPC分类号C02F9/04; C02F9/08; C02F11/12; C02F1/28; C02F1/52; C02F1/56; C02F1/66
摘要
本实用新型公开了一种硅基太阳能电池专用生产污废水处理系统，包括：用于初步处理高浓度废水的高浓度废水处理装置;用于收集低浓度废水的低浓集水池;用于进一步处理废水的综合废水处理装置;用于处理污泥的污泥处理装置;用于吸附废水中残留氟离子的除氟吸附罐;用于监测处理后废水水质的出水监测池;所述高浓度废水处理装置、所述低浓收集池、所述综合废水处理装置、所述污泥处理装置、所述除氟吸附罐、所述出水监测池分别依次相连。本实用新型分别针对硅基太阳能电池制造产生的高浓度废水和低浓度废水进行处理，并对其中和后的综合废水进行进一步处理，工艺简单、处理效率高并且节省资源，并设有两道监控达标保障措施，使出水水质稳定达标。
权利要求书
1.一种硅基太阳能电池专用生产污废水处理系统，其特征在于，所述硅基太阳能电池专用生产污废水处理系统包括：
用于初步处理高浓度废水的高浓度废水处理装置，所述高浓度废水处理装置包括依次相连的高浓集水池、高浓调节池、高浓反应池以及高浓沉淀池;
用于收集低浓度废水的低浓集水池;
用于进一步处理废水的综合废水处理装置，所述综合废水处理装置包括依次相连的综合调节池、综合反应池以及综合沉淀池;
用于处理污泥的污泥处理装置，所述污泥处理装置包括依次相连的污泥浓缩池以及污泥压滤机;
用于吸附废水中残留氟离子的除氟吸附罐;
用于监测处理后废水水质的出水监测池;
所述高浓度废水处理装置、所述低浓收集池、所述综合废水处理装置、所述污泥处理装置、所述除氟吸附罐、所述出水监测池分别依次相连。
2.根据权利要求1所述的硅基太阳能电池专用生产污废水处理系统，其特征在于，所述高浓沉淀池以及所述低浓集水池分别与所述综合调节池相连;
所述高浓沉淀池以及所述综合沉淀池底部分别与所述污泥浓缩池相连;
所述综合调节池分别与所述污泥浓缩池以及所述污泥压滤机相连;
所述除氟吸附罐与所述综合沉淀池相连;
所述出水监测池分别与所述除氟吸附罐以及所述综合反应池相连。
3.根据权利要求1所述的硅基太阳能电池专用生产污废水处理系统，其特征在于， 所述高浓调节池、所述高浓反应池、所述综合调节池以及所述综合反应池设有搅拌装置。
4.根据权利要求1所述的硅基太阳能电池专用生产污废水处理系统，其特征在于， 所述高浓集水池设有用于将高浓度废液排入池中的第一进水口;
所述低浓集水池设有用于将低浓度废液排入池中的第二进水口。
5.根据权利要求1所述的硅基太阳能电池专用生产污废水处理系统，其特征在于，所述出水监测池设有用于将处理后的废水排出的出水口。
6.根据权利要求1所述的硅基太阳能电池专用生产污废水处理系统，其特征在于，所述高浓反应池以及所述综合反应池连接有pH自动控制系统 ，所述pH自动控制系统包括酸碱自动投药装置。
7.根据权利要求1所述的硅基太阳能电池专用生产污废水处理系统，其特征在于，所述综合沉淀池以及所述出水监测池设有用于监测废水水质的监控系统。
说明书
一种硅基太阳能电池专用生产污废水处理系统
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种硅基太阳能电池专用生产污废水处理系统。
背景技术
废水一般包括生活废水与工业废水，由于废水会污染环境，有害于人们的生活，因此在废水排放之前必须要对废水进行处理，其中又因为工业废水含有的有害物质种类多、毒性大，因此国家和地方都针对工业废水指定了废水排放标准，由此，废水处理系统在工业生产中的重要性也日益显著。
现有污废水处理系统一般将污水集合在一起然后再进行处理，硅基太阳能电池制造产生的污废水主要为非有机物质包括硅片清洗工段产生的低浓度酸碱废水、扩散后清洁段产生的低氟废水、酸雾塔净化废水以及浓碱废液和浓氟废液。利用现有污废水处理硅基太阳能电池制造产生的污废水使废水处理效率低、资源浪费率高，并且出水水质不稳定。
由此，提供一种硅基太阳能电池专用生产污废水处理系统是业内亟待解决的问题。
发明内容
本实用新型实施例所要解决的技术问题在于，提供一种硅基太阳能电池专用生产污废水处理系统，具有处理效率高、处理工艺简单、节省资源、出水水质稳定达标的特点。

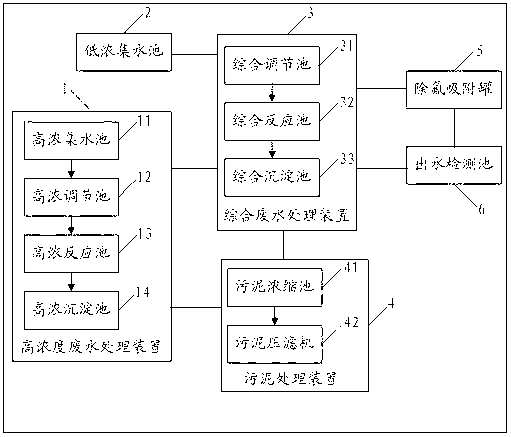

为了解决上述技术问题，本实用新型实施例提供了一种硅基太阳能电池专用生产污废水处理系统，包括：
用于初步处理高浓度废水的高浓度废水处理装置，所述高浓度废水处理装置包括依次相连的高浓集水池、高浓调节池、高浓反应池以及高浓沉淀池;
用于收集低浓度废水的低浓集水池;
用于进一步处理废水的综合废水处理装置，所述综合废水处理装置包括依次相连的综合调节池、综合反应池以及综合沉淀池;
用于处理污泥的污泥处理装置，所述污泥处理装置包括依次相连的污泥浓缩池以及污泥压滤机;
用于吸附废水中残留氟离子的除氟吸附罐;
用于监测处理后废水水质的出水监测池;
所述高浓度废水处理装置、所述低浓收集池、所述综合废水处理装置、所述污泥处理装置、所述除氟吸附罐、所述出水监测池分别依次相连。
优选地，所述高浓沉淀池以及所述低浓集水池分别与所述综合调节池相连;
所述高浓沉淀池以及所述综合沉淀池底部分别与所述污泥浓缩池相连;
所述综合调节池分别与所述污泥浓缩池以及所述污泥压滤机相连;
所述除氟吸附罐与所述综合沉淀池相连;
所述出水监测池分别与所述除氟吸附罐以及所述综合反应池相连。
优选地， 所述高浓调节池、所述高浓反应池、所述综合调节池以及所述综合反应池设有搅拌装置。
优选地， 所述高浓集水池设有用于将高浓度废液排入池中的第一进水口;
所述低浓集水池设有用于将低浓度废液排入池中的第二进水口。
优选地，所述出水监测池设有用于将处理后的废水排出的出水口。
优选地，所述高浓反应池以及所述综合反应池连接有pH自动控制系统 ，所述pH自动控制系统包括酸碱自动投药装置。
优选地，所述综合沉淀池以及所述出水监测池设有用于监测废水水质的监控系统。
实施本实用新型实施例，具有如下有益效果：
本实用新型一种硅基太阳能电池专用生产污废水处理系统包括高浓度废水处理装置、低浓集水池、综合废水处理装置、污泥处理装置以及除氟吸附罐、出水监测池。本系统分别针对硅基太阳能电池制造产生的高浓度废水和低浓度废水进行处理，并对其中和后的综合废水进行进一步处理，工艺简单、处理效率高并且节省资源。
本实用新型设有两道监控达标保障措施。综合沉淀池出水口处设有监测系统，废水达标，则直接排放至出水监测池，若不达标则可通过切换阀门，使综合沉淀池的出水自流进入除氟吸附罐，进一步除氟处理后排至出水监测池。出水监测池设有监测系统，监测达标，废水排放;若不达标则通过阀门切换，废水回流至综合调节池，进行重新处理。保证出水水质稳定达标。
