申请日2011.11.17
公开(公告)日2012.03.28
IPC分类号C02F9/04; C02F1/72; C02F1/52; C02F101/22; C02F101/16; C02F101/20; C02F1/24
摘要
一种模块化多元组合工业污水处理装置，对污水处理单元操作模块化，通过管道和阀门的控制，实现对各个单元操作进行灵活组合，包括有气浮设备、混凝沉淀设备、化学氧化设备和化学还原设备，还包括有气浮储存调节槽、气浮pH调整槽、气浮中间槽、混凝沉淀储存调节槽、混凝沉淀pH调整槽、混凝沉淀中间槽、化学氧化储存调节槽、化学氧化pH调整槽、化学氧化中间槽、化学还原储存调节槽、化学还原pH调整槽和化学还原中间槽。是一种能用一套装置处理多种污水的模块化多元组合工业污水处理装置。
权利要求书

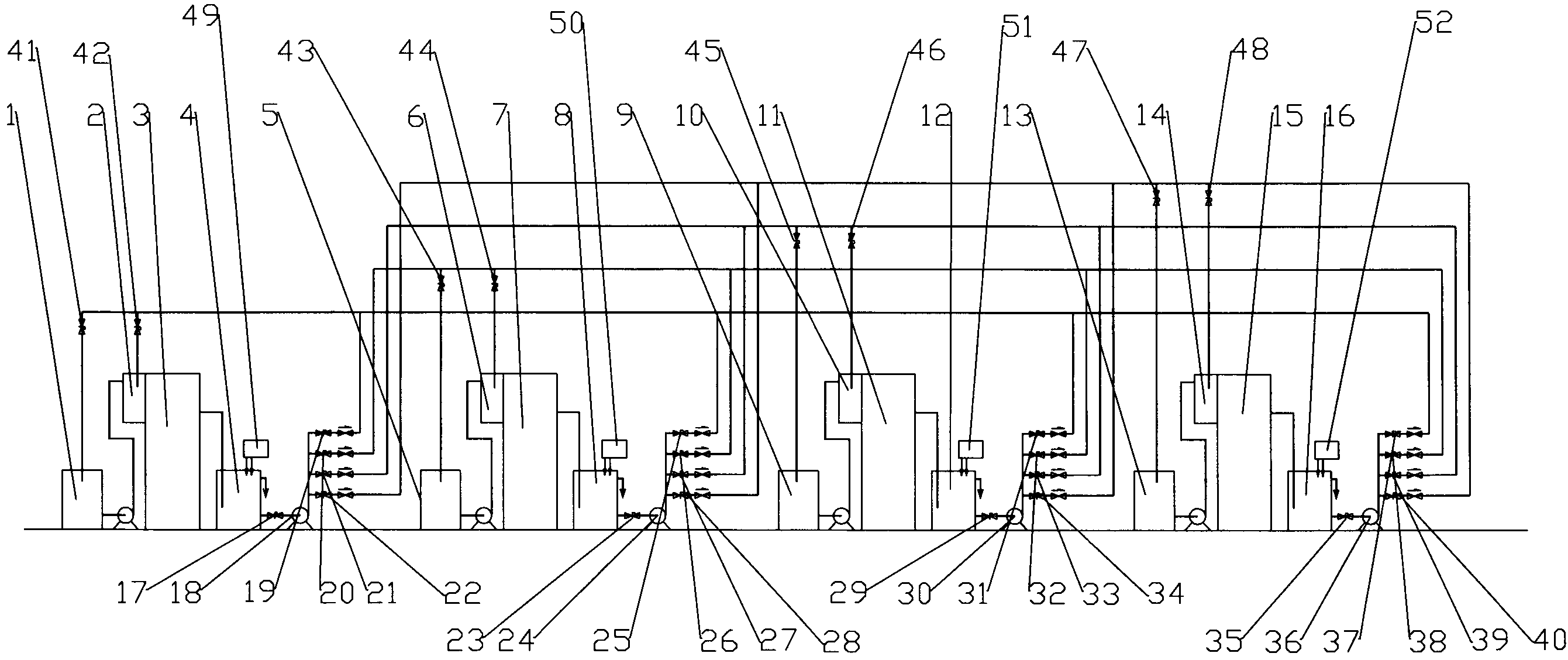

1.一种模块化多元组合工业污水处理装置，包括有气浮设备(3)、混凝 沉淀设备(7)、化学氧化设备(11)和化学还原设备(15)，其特征在于：还 包括有气浮储存调节槽(1)、气浮pH调整槽(2)、气浮中间槽(4)、混凝 沉淀储存调节槽(5)、混凝沉淀pH调整槽(6)、混凝沉淀中间槽(8)、化 学氧化储存调节槽(9)、化学氧化pH调整槽(10)、化学氧化中间槽(12)、 化学还原储存调节槽(13)、化学还原pH调整槽(14)和化学还原中间槽(16)：
气浮储存调节槽(1)连接气浮pH调整槽(2)，气浮pH调整槽(2)的出 口连接气浮设备(3)，气浮设备(3)的出口连接气浮中间槽(4)，气浮中间 槽(4)通过第一气浮出水阀(17)连接气浮中间泵(18)，气浮中间泵(18) 的出口并接有一组4只气浮出水阀(19、20、21、22);
混凝沉淀储存调节槽(5)连接混凝沉淀pH调整槽(6)、混凝沉淀pH调 整槽(6)出口连接混凝沉淀设备(7)，混凝沉淀设备(7)连接混凝沉淀中间 槽(8)，混凝沉淀中间槽(8)通过第一混凝沉淀出水阀(23)连接混凝沉淀 中间泵(24)，混凝沉淀中间泵(24)的出口并接有一组4只混凝沉淀出水阀 (25、26、27、28);
化学氧化储存调节槽(9)连接化学氧化pH调整槽(10)、化学氧化pH调 整槽(10)连接化学氧化设备(11)，化学氧化设备(11)的出口连接化学氧 化中间槽(12)，化学氧化中间槽(12)通过第一化学氧化出水阀(29)连接 化学氧化中间泵(30)，化学氧化中间泵(30)并接有一组4只化学氧化出水 阀(31、32、33、34);
化学还原储存调节槽(13)连接化学还原pH调整槽(14)，化学还原pH 调整槽(14)连接化学还原设备(15)，化学还原设备(15)的出口连接化学 还原中间槽(16)，化学还原中间槽(16)通过第一化学还原出水阀(35)连 接化学还原中间泵(36)，化学还原中间泵(36)的出口并接有一组4只化学 还原出水阀(37、38、39、40);
所述一组4只气浮出水阀(19、20、21、22)、一组4只混凝沉淀出水阀 (25、26、27、28)、一组4只化学氧化出水阀(31、32、33、34)和一组4 只化学还原出水阀(37、38、39、40)中每组的一只出水阀出口相互联结，每 一所述联结分别通过一只进水阀联接到气浮储存调节槽(1)、混凝沉淀储存调 节槽(5)、化学氧化储存调节槽(9)或化学还原储存调节槽(13);同时每 一所述联结分别通过一只进水阀连接到气浮pH调整槽(2)、混凝沉淀pH调整 槽(6)、化学氧化pH调整槽(10)或化学还原pH调整槽(14)。
2.根据权利要求1所述的模块化多元组合工业污水处理装置，其特征在于： 所述气浮储存调节槽(1)连接气浮pH调整槽(2)、混凝沉淀储存调节槽(5) 连接混凝沉淀pH调整槽(6)、化学氧化储存调节槽(9)连接化学氧化pH调 整槽(10)、化学还原储存调节槽(13)连接化学还原pH调整槽(14)是分别 通过泵连接。
说明书
模块化多元组合工业污水处理装置
【技术领域】
本发明涉及污水处理装置，尤其涉及模块化多元组合工业污水处理装置。
【背景技术】
目前的污水处理装置都是根据含有的特定污染因子、特定处理水量的某种污 水，专门制定处理工艺，由各种单元操作固定组合后建造的。这样的装置针对 性强，对特定的污水处理效果较好，但它对其它种类的污水并不一定适用。
由于集中式工业污水代处理工厂所处理的污水，并不是自己生产过程中产 生，而是从各个工业企业收集来的。由于业务范围的变动，污水的来源也会有 所不同。这样的污水，存在品种多、成分复杂、单种污水水量相对较小的特点， 其所含的污染因子、水量等指标都存在很大的不确定性。如果想用一套单一工 序的装置，处理所有的污水，显然是不可能的，而如果针对每种废水都建造一 套相应的处理装置，必然会造成投资过大、设备闲置率高的问题，这显然也是 不可取的。
【发明内容】
本发明的目的在于提供一种能用一套装置处理多种污水的模块化多元组合 工业污水处理装置。
本发明解决其技术问题所采用的技术方案是：对污水处理单元操作模块化， 通过管道和阀门的控制，实现对各个单元操作进行灵活组合，在每个单元操作 (如气浮、混凝沉淀、化学氧化、化学还原等)前增设独立的储存调节槽和pH 调整槽，用以储存待处理的污水和将待处理污水的pH值调节至本单元操作所需 的值;在每个单元操作后增设中间槽，以暂存该单元操作的出水。
本发明一种模块化多元组合工业污水处理装置，包括有气浮设备、混凝沉 淀设备、化学氧化设备和化学还原设备，其特征在于：还包括有气浮储存调节 槽、气浮pH调整槽、气浮中间槽、混凝沉淀储存调节槽、混凝沉淀pH调整槽、 混凝沉淀中间槽、化学氧化储存调节槽、化学氧化pH调整槽、化学氧化中间槽、 化学还原储存调节槽、化学还原pH调整槽和化学还原中间槽;
气浮储存调节槽连接气浮pH调整槽，气浮pH调整槽的出口连接气浮设备， 气浮设备的出口连接气浮中间槽，气浮中间槽通过第一气浮出水阀连接气浮中 间泵，气浮中间泵的出口并接有一组只气浮出水阀;
混凝沉淀储存调节槽连接混凝沉淀pH调整槽、混凝沉淀pH调整槽出口连 接混凝沉淀设备，混凝沉淀设备连接混凝沉淀中间槽，混凝沉淀中间槽通过第 一混凝沉淀出水阀连接混凝沉淀中间泵，混凝沉淀中间泵的出口并接有一组4 只混凝沉淀出水阀;
化学氧化储存调节槽连接化学氧化pH调整槽、化学氧化pH调整槽连接化 学氧化设备，化学氧化设备的出口连接化学氧化中间槽，化学氧化中间槽通过 第一化学氧化出水阀连接化学氧化中间泵，化学氧化中间泵并接有一组4只化 学氧化出水阀;
化学还原储存调节槽连接化学还原pH调整槽，化学还原pH调整槽连接化 学还原设备，化学还原设备的出口连接化学还原中间槽，化学还原中间槽通过 第一化学还原出水阀连接化学还原中间泵，化学还原中间泵的出口并接有一组4 只化学还原出水阀;
所述一组4只气浮出水阀、一组4只混凝沉淀出水阀、一组4只化学氧化 出水阀和一组4只化学还原出水阀中每组的一只出水阀出口相互联结，每一所 述联结分别通过一只进水阀联接到气浮储存调节槽、混凝沉淀储存调节槽、化 学氧化储存调节槽或化学还原储存调节槽;同时每一所述联结分别通过一只进 水阀连接到气浮pH调整槽、混凝沉淀pH调整槽、化学氧化pH调整槽或化学还 原pH调整槽。
所述气浮储存调节槽连接气浮pH调整槽、混凝沉淀储存调节槽连接混凝沉 淀pH调整槽、化学氧化储存调节槽连接化学氧化pH调整槽、化学还原储存调 节槽连接化学还原pH调整槽可以是分别通过泵连接。
本发明在不改变原有单元操作设备功能和结构的前提下，通过事先设定的 运行模式——即中间槽控制阀门的开闭、中间泵的启停和其出口控制阀门的开 闭，以及药品种类和添加量的控制，即可对各个单元操作设备进行灵活组合， 实现对多品种、小水量、高浓度复杂工业污水的处理。
本发明的有益效果是：能用一套装置处理多种污水，解决了用同一套设备 处理多种污水的问题。尤其适用于中小型集中式工业污水代处理工厂对工业污 水的物化预处理。
