申请日2011.11.18
公开(公告)日2013.05.29
IPC分类号B01D33/21; B01D33/74; B01D33/50
摘要
本发明涉及处理污 废水的盘式滚筒过滤器，更详细地，涉及一种在滚筒的两端结合第一轴及第二轴，从而稳定地支承滚筒并进行旋转的污废水处理用盘式滚筒过滤器。根据本发明的一实施例的污废水处理用盘式滚筒过滤器，是通过滚筒及呈放射状设置在上述滚筒的外侧的过滤器部件来过滤污废水的污废水处理用盘式滚筒过滤器，包括：框架;第一轴，在上述污废水的流入方向的滚筒内侧进行结合，通过上述框架支承;中空的第二轴，在上述第一轴的对面，与上述滚筒的一端连接，通过上述框架支承固定;轴承箱，围绕上述第二轴的外表面，向上述滚筒传递旋转力;以及电机，传递用于驱动上述轴承箱的动力。
权利要求书

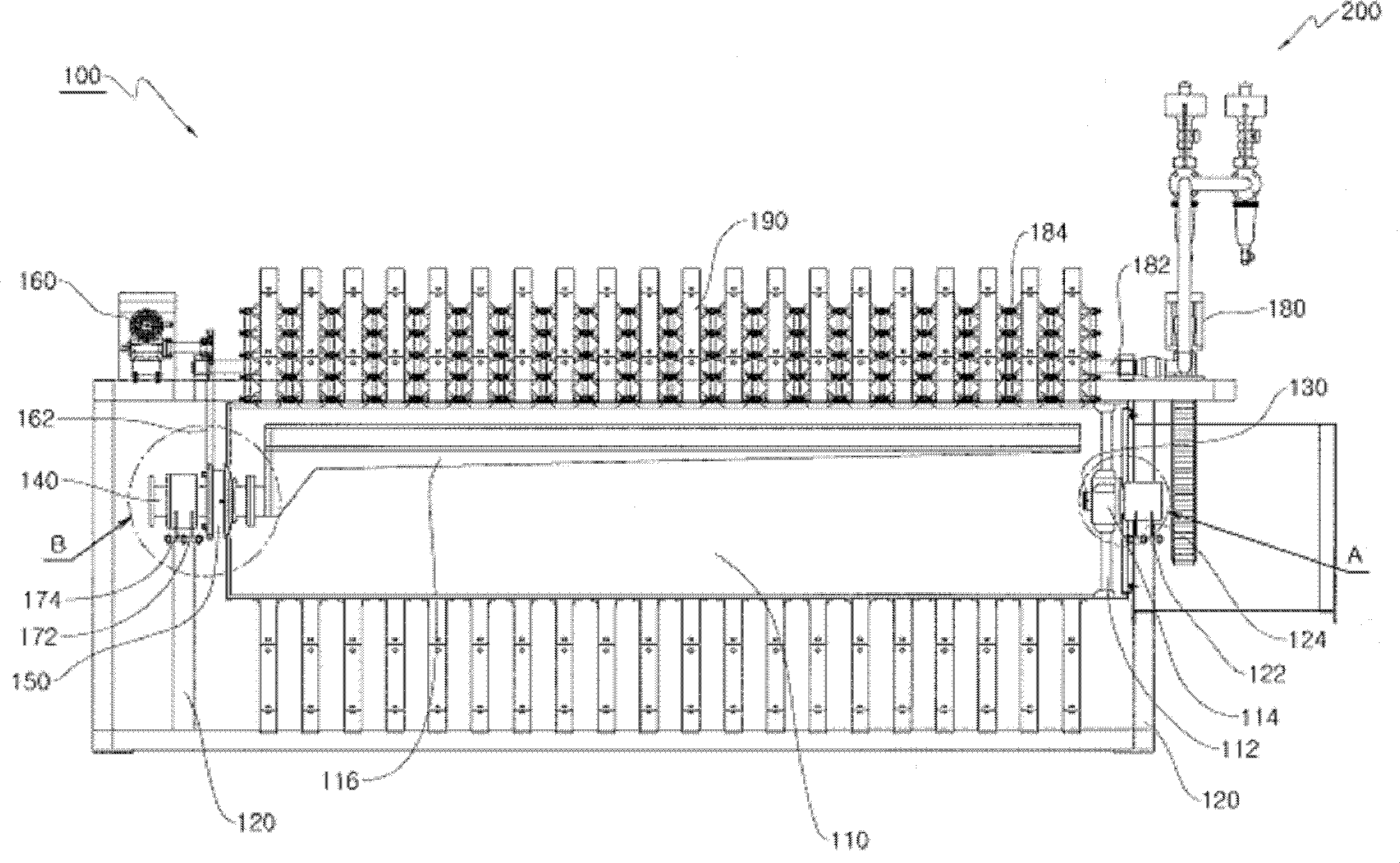

1.一种污废水处理用盘式滚筒过滤器，通过滚筒及呈放射状设置在所 述滚筒外侧的过滤器部件来过滤污废水，其特征在于，包括：
框架;
第一轴，其在所述污废水的流入方向的滚筒内侧进行结合，通过所述 框架支承;
第二轴，为中空结构，其在所述第一轴的对面，与所述滚筒的一端连 接，通过所述框架支承固定;
轴承箱，其围绕所述第二轴的外表面，向所述滚筒传递旋转力;以及
电机，用于传递用于驱动所述轴承箱的动力。
2.根据权利要求1所述的污废水处理用盘式滚筒过滤器，其特征在 于，还包括：
多个肋条，所述肋条在所述滚筒的内侧呈放射状结合;以及
中空环，其与所述肋条的一端结合，供所述第一轴贯通。
3.根据权利要求2所述的污废水处理用盘式滚筒过滤器，其特征在 于，在所述中空环的内侧，设置有与所述第一轴接触的多个轴承。
4.根据权利要求2所述的污废水处理用盘式滚筒过滤器，其特征在 于，在所述中空环的内侧与所述第一轴之间还结合有连接环，该连接环限 制所述第一轴在前后方向上的移动。
5.根据权利要求1所述的污废水处理用盘式滚筒过滤器，其特征在 于，
在所述框架与所述第一轴之间，还结合有：
平板，其与所述框架结合;以及
支承部件，其与所述平板的上表面结合，具有与所述第一轴的形状相 应的曲面。
6.根据权利要求1所述的污废水处理用盘式滚筒过滤器，其特征在 于，在所述轴承箱的内侧设置有多个轴承，所述轴承箱与所述滚筒的一端 结合，一旦所述电机的驱动力传递，则与所述滚筒一同进行旋转。
7.根据权利要求1所述的污废水处理用盘式滚筒过滤器，其特征在 于，
在所述框架与所述第二轴之间，还结合有：
位置固定环，其围绕所述第二轴的外表面;
支承部件，其具有与所述位置固定环的形状相应的曲面;以及
平板，其配置于所述支承部件的下表面，与所述框架结合，向所述框 架传递荷重。
说明书
污废水处理用盘式滚筒过滤器
技术领域
本发明涉及用于处理污废水的盘式滚筒过滤器，更详细地，涉及一种 在滚筒的两端结合第一轴及第二轴，从而稳定地支承滚筒并进行旋转的污 废水处理用盘式滚筒过滤器。
背景技术
一般来说，河水、湖水或土壤污染最终波及海水、井水等的严重的生 态系污染，这引起如下所述的环境问题，即，家庭或工厂排放的包含废水 排放水、污水排放水的污废水中产生的污染物质腐臭后流入到河川或大 海，由流入的污染物质坏死水中生物，并且由浮游生物的沉积而破坏藻类、 鱼类生态系等。
因此，需要净化处理向外部排放的污废水中所包含的污染物质，作为 这种技术，利用沉淀、吸附、离子交换、中和处理、凝聚、漂浮以及反渗 透等来去除污染物质，从而再次利用去除污染物质后的处理水。
