申请日2011.11.18
公开(公告)日2012.07.25
IPC分类号B01D29/50
摘要
本实用新型公开了一种玻璃蚀刻废水过滤装置，其特征在于，包括内部设有废液仓与清液仓且下方设有排渣阀的压滤器、连接压滤器的废液仓的废液输入装置、连接压滤器的清液仓的清液抽取装置、控制装置、对应压滤器的排渣阀的残渣盛放器和连接压滤器的清液仓上方的反冲水装置，压滤器内部上方连接有过滤芯，过滤芯另一端连接滤布，滤布将压滤器内部分为废液仓与清液仓。本实用新型公开的玻璃蚀刻废水过滤装置是密封装置，利用正反压力变换在压滤器中将玻璃蚀刻废水中玻璃残渣和腐蚀性药液高度分离，达到减少废渣中污染物质含量、节约生产资源、降低成本的目地的玻璃蚀刻废水过滤装置。
权利要求书
1.一种玻璃蚀刻废水过滤装置，其特征在于，包括内部设有废液仓 与清液仓且下方设有排渣阀的压滤器、连接压滤器的废液仓的废液输入 装置、连接压滤器的清液仓的清液抽取装置、控制装置、对应压滤器的 排渣阀的残渣盛放器和连接压滤器的清液仓上方的反冲水装置，压滤器 内部上方连接有过滤芯，过滤芯另一端连接滤布，滤布将压滤器内部分 为废液仓与清液仓。
2.如权利要求1所述的一种玻璃蚀刻废水过滤装置，其特征在于， 所述的滤布和过滤芯的过滤孔小于等于0.5UM。
3.如权利要求1所述的一种玻璃蚀刻废水过滤装置，其特征在于， 所述的废液输入装置包括一端连接废液仓上部的进液管、连接进液管侧 壁的压力感应器、连接进液管另一端的废液隔膜泵、连接废液隔膜泵的 废液槽、连接废液仓下部的第二单向阀。
4.如权利要求1所述的一种玻璃蚀刻废水过滤装置，其特征在于， 所述的清液抽取装置包括连接清液仓的清液出管、连接清液出管侧壁的 真空感应器、连接清液出管且相互并联的第一单向阀和清液隔膜泵、连 接第一单向阀和清液隔膜泵的回收储液槽。
5.如权利要求1所述的的一种玻璃蚀刻废水过滤装置，其特征在于， 所述的反冲水装置包括连接压滤器的冲水管、连接冲水管的冲水单向阀。
6.如权利要求1至5任一所述的一种玻璃蚀刻废水过滤装置，其特 征在于，所述的连接是密封连接。
说明书
一种玻璃蚀刻废水过滤装置
技术领域
本实用新型属于玻璃加工废水过滤机械领域，更具体涉及一种玻 璃蚀刻废水过滤装置，一种适用于玻璃腐蚀减薄加工工艺中废水的过 滤装置。
背景技术
现时大部分TFT玻璃减薄都采用垂直浸泡式结构玻璃蚀刻方法进行 量产，产生大量含有药液和玻璃残渣的废水，主要的问题是现今的作用后 废水分离处理不彻底，现今的通过掩埋等垃圾处理方法会造成处理废水成 本很高而且废水中有害物质容易造成严重的环境污染问题，而且由于废水 分离不彻底造成很严重的资源浪费。
因此需要一种设备能够最大程度的分离废水中药液和玻璃残渣的废 水过滤装置。
实用新型内容
为了解决上述问题，本实用新型的目的在于提供一种玻璃蚀刻废 水过滤装置，一种可以使玻璃蚀刻废水中的玻璃残渣和药液高度分离 达到减少废渣中污染物质含量、节约生产资源、降低成本的目地的玻 璃蚀刻废水过滤装置。

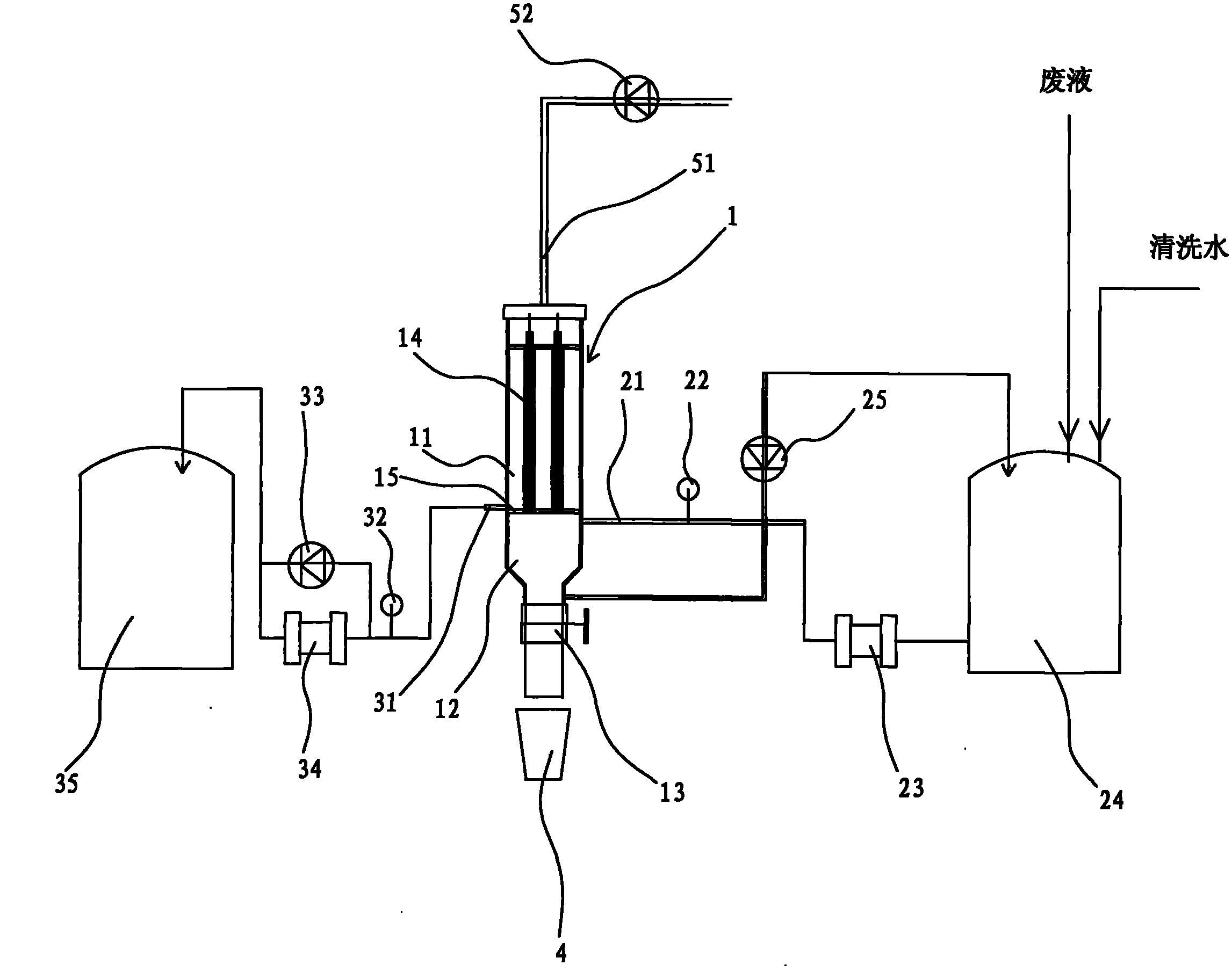

为实现上述目的，本实用新型所采用的技术方案是：一种玻璃蚀 刻废水过滤装置，其特征在于，包括内部设有废液仓与清液仓且下方 设有排渣阀的压滤器、连接压滤器的废液仓的废液输入装置、连接压 滤器的清液仓的清液抽取装置、控制装置、对应压滤器的排渣阀的残 渣盛放器和连接压滤器的清液仓上方的反冲水装置，压滤器内部上方 连接有过滤芯，过滤芯另一端连接滤布，滤布将压滤器内部分为废液 仓与清液仓。
优选的，所述的滤布和过滤芯的过滤孔小于等于0.5UM。
优选的，所述的废液输入装置包括一端连接废液仓上部的进液 管、连接进液管侧壁的压力感应器、连接进液管另一端的废液隔膜泵、 连接废液隔膜泵的废液槽、连接废液仓下部的第二单向阀。
优选的，所述的清液抽取装置包括连接清液仓的清液出管、连接 清液出管侧壁的真空感应器、连接清液出管且相互并联的第一单向阀 和清液隔膜泵、连接第一单向阀和清液隔膜泵的回收储液槽。
优选的，所述的反冲水装置包括连接压滤器的冲水管、连接冲水 管的冲水单向阀。
优选的，所述的连接是密封连接。
采用上述技术方案后，其有益效果是：本实用新型公开的玻璃蚀 刻废水过滤装置是一种适用于玻璃腐蚀减薄工艺中产生的废水，可以 高度分离玻璃蚀刻废水中的玻璃残渣和药液，达到减少废渣中污染物 质含量、节约生产资源、降低成本的目的。
