申请日2012.08.01
公开(公告)日2013.02.06
IPC分类号C02F11/12; C02F9/06
摘要
一种具有电化学处理装置的电镀废水处理设备，包括具有第一排出管道的破氰池，还包括电化学处理装置和压滤机，所述破氰池底部设有沉淀区和第二排出管道，所述电化学处理装置输出端连接至所述破氰池将电化学反应产生的含有络合物的溶液送至破氰池内，所述压滤机通过第二排出管道与所述沉淀区连通将来自沉淀区内的沉淀物进行固液分离。本实用新型通过对电镀废水进行电气化学处理、加药气浮处理、破氰处理等大量减少水中的重金属离子，降低废水有机浓度。
权利要求书
1.一种具有电化学处理装置的电镀废水处理设备，包括具有第一排出管 道的破氰池，其特征在于：还包括电化学处理装置和压滤机，所述破氰池底部 设有沉淀区和第二排出管道，所述电化学处理装置输出端连接至所述破氰池将 电化学反应产生的含有络合物的溶液送至破氰池内，所述压滤机通过第二排出 管道与所述沉淀区连通将来自沉淀区内的沉淀物进行固液分离。
2.如权利要求1所述的一种具有电化学处理装置的电镀废水处理设备， 其特征在于：还包括往破氰池沉淀区上方充气的气源装置，所述破氰池靠近顶 部设有与所述第二排出管道连通的第三排出管道将电镀废水顶部的悬浮物质排 出至第二排出管道。
3.如权利要求1或2所述的一种具有电化学处理装置的电镀废水处理设 备，其特征在于：还包括有往所述破氰池内加反应物质的破氰池加药箱。
4.如权利要求3所述的一种具有电化学处理装置的电镀废水处理设备， 其特征在于：所述破氰池沉淀区为锥形沉淀区。
说明书
一种具有电化学处理装置的电镀废水处理设备
技术领域
本实用新型涉及电镀废水处理设备领域，特别是一种具有电化学处理装置 的电镀废水处理设备。
背景技术
电镀是利用化学和电化学在金属或在其它材料表面上镀有各种金属的工 艺。电镀技术广泛应用于机器制造、轻工、电子等行业。电镀废水的成分非常 复杂，含有重金属离子、有机化合物及无机化合物等有害物质。目前国内的电 镀厂每年排放大量的废水都未达到国家排放标准。有害物质进入环境后必定对 自然生态产生严重的危害。
实用新型内容
本实用新型的主要目的在于提出一种具有电化学处理装置的电镀废水处理 设备。
本实用新型采用如下技术方案：

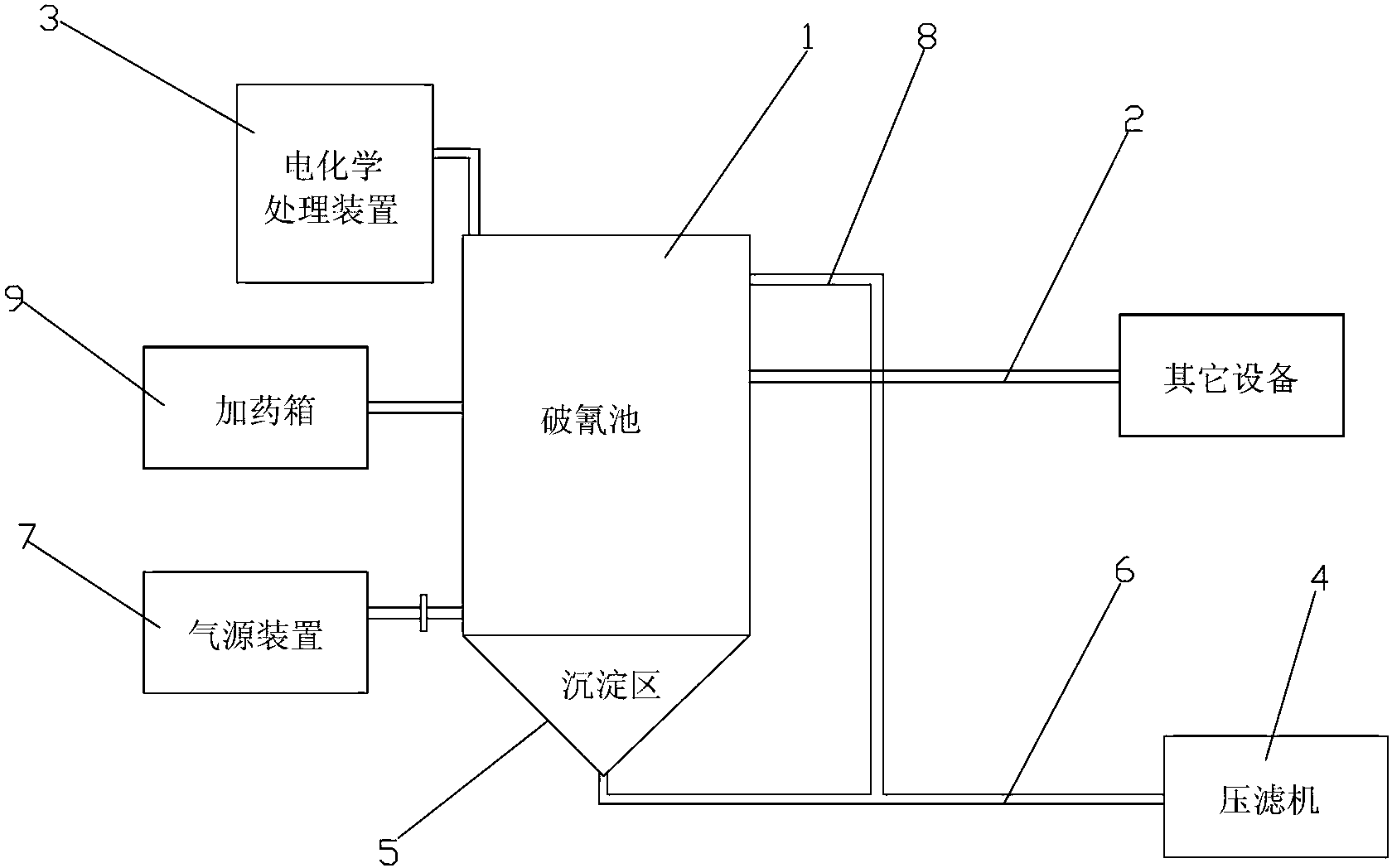

一种具有电化学处理装置的电镀废水处理设备，包括具有第一排出管道的 破氰池，其特征在于：还包括电化学处理装置和压滤机，所述破氰池底部设有 沉淀区和第二排出管道，所述电化学处理装置输出端连接至所述破氰池将电化 学反应产生的含有络合物的溶液送至破氰池内，所述压滤机通过第二排出管道 与所述沉淀区连通将来自沉淀区内的沉淀物进行固液分离。
进一步地，还包括往破氰池沉淀区上方充气的气源装置，所述破氰池靠近 顶部设有与所述第二排出管道连通的第三排出管道将电镀废水顶部的悬浮物质 排出至第二排出管道。
进一步地，还包括有往破氰池内加反应物质的破氰池加药箱。
进一步地，所述破氰池沉淀区为锥形沉淀区。
由上述对本实用新型的描述可知，与现有技术相比，本实用新型具有如下有 益效果：
本实用新型中的电化学处理装置利用可溶性阳极产生的阳离子在溶液中水 解、聚合生成一系多核羟基络合物和氢氧化物，作为絮凝剂而起絮凝作用，产 生的络合离子与氢氧化物有很高的吸附活性。在破氰池中，电镀废水中的有机 污染物和胶体物质被络合物和氢氧化物吸附;通过往破氰池内加化学物质进行 破氰，经络合物和氢氧化物吸附和破氰处理后的电镀废水一部分成泥状沉淀于 沉淀区，一部分位于沉淀区上方，沉淀区的泥状废液通过第二管道排出至压滤 机进行固液分离，沉淀区上方的液状电镀废液经第一管道排出再送入其它废水 处理设备进行进一步处理;气源装置与第三管道相配合对破氰池内的电镀废水 进行气浮处理，往沉淀区上方充气，通过溶气水的作用将电镀废液中的漂浮物、 油污等上浮后送至第二管道进行固液分离，大量减少水中的重金属离子，降低 废水有机浓度。
