申请日2012.08.01
公开(公告)日2013.02.06
IPC分类号C02F9/04; C02F1/42; C02F103/16; C02F101/20; C02F1/44
摘要
一种重金属废水处理设备，其进水口、出水口分别与电镀废水收集池、水回用系统连通，其特征在于：所述重金属废水处理设备包括依次连通的氯离子吸附罐、超滤膜、中间水箱、吸附浓缩系统和水箱，所述废水收集池内的废水通过提升泵输入氯离子吸附罐中，超滤膜的出水口与中间水箱连通且中间水箱内的废水通过提升泵输入吸附浓缩系统。本实用新型提供的重金属废水处理设备，能有效去除废水中的杂质及钠离子且浓缩的浓度达到回用镀槽标准且不影响镀液成分;而且除浓缩的水能优于自来水水质而回用电镀清洗线，达到废水的零排放。
权利要求书

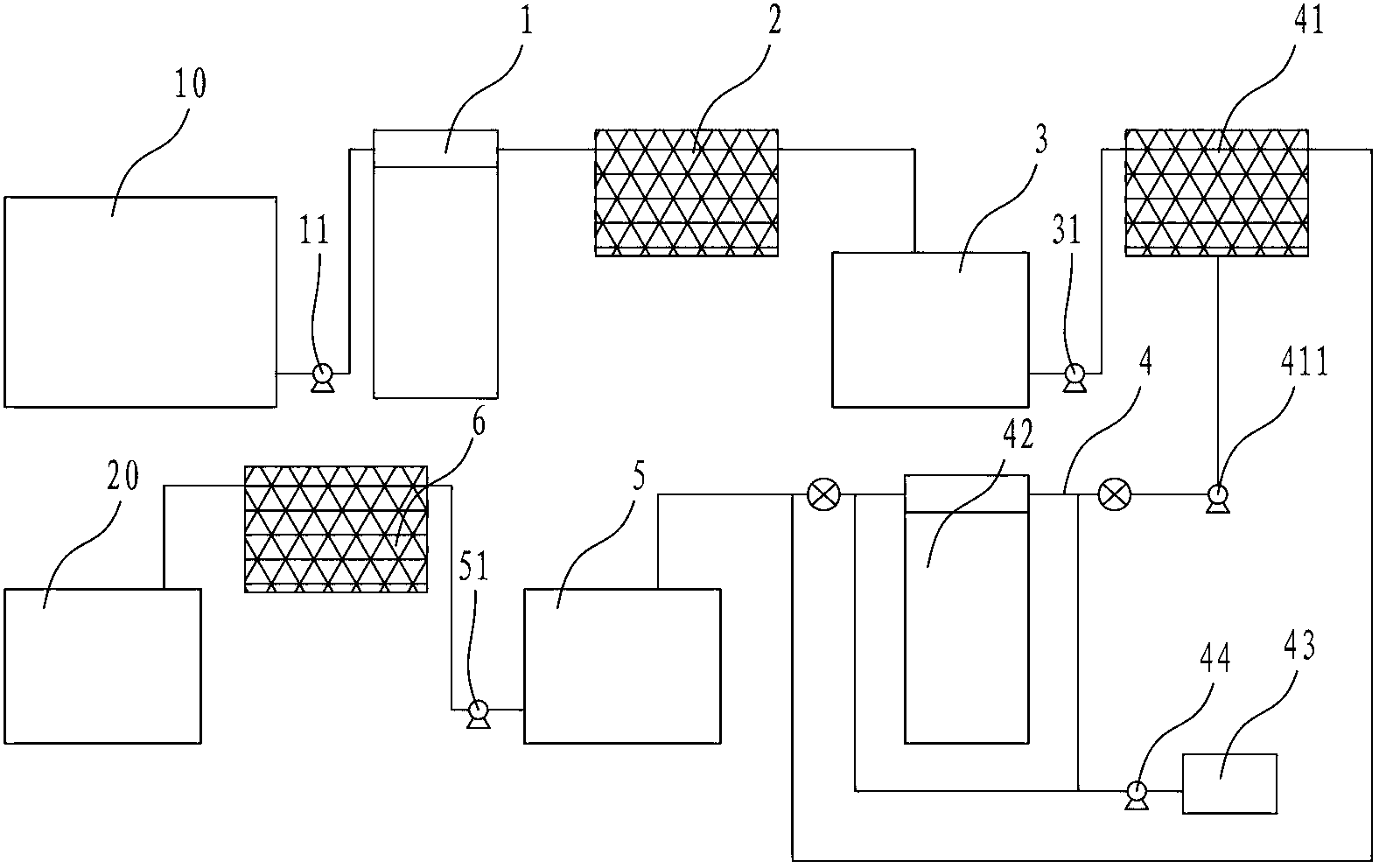

1.一种重金属废水处理设备，其进水口、出水口分别与电镀废水收集池、水回用系统连通，其特征在于：所述重金属废水处理设备包括依次连通的氯离子吸附罐、超滤膜、中间水箱、吸附浓缩系统和水箱，所述废水收集池内的废水通过提升泵输入氯离子吸附罐中，超滤膜的出水口与中间水箱连通且中间水箱内的废水通过提升泵输入吸附浓缩系统。
2.根据权利要求1所述的重金属废水处理设备，其特征在于：所述吸附浓缩系统包括纳滤膜、树脂吸附罐、配药箱，所述纳滤膜有两个出水口，含重金属废水通过第一出水口流入树脂吸附罐中，其余透过的废水通过第二出水口流入水箱，所述树脂吸附罐的出水口与水箱连通，其罐内设有改性离子交换柱，所述配药箱通过循环泵与树脂吸附罐连通。
3.根据权利要求2所述的重金属废水处理设备，其特征在于：所述纳滤膜的第一出水口与树脂吸附罐中通过提升泵连通。
4.根据权利要求1所述的重金属废水处理设备，其特征在于：所述水箱与水回用系统之间还设有多层过滤膜。
5.根据权利要求4所述的重金属废水处理设备，其特征在于：所述水箱内的水通过提升泵送入多层滤膜中。
说明书
一种重金属废水处理设备
技术领域
本实用新型属于电镀行业的废水处理设备，具体涉及一种用于处理废水中铜、镍等重金属离子的设备。
背景技术
随着可持续发展战略的实施，循环经济和清洁生产技术越来越受到人们的关注，改革开放以来我国经济发展很快，而环保工作始终无法跟上紧急发展的步伐，尤其是在重金属污染防治方面。
现有的处理电镀废水的方法有的采用分流铜、镍、铬重金属废水，有的用树脂吸附的方法，此方法虽然重金属可能提高浓度，但废水中的杂质及钠离子太多，如果回用镀槽利用，会导致镀液中的杂质及钠离子越来越高，而镀坏产品，还有采用反渗透膜浓缩废水，此种方法虽然能去除杂质及钠离子，但膜是有限性的，最终的浓缩液的浓度太低，完全回用镀槽会导致镀槽浓度变化而溢出镀槽。现有的方法都不能很好的实现在不影响镀液成分的情况下，将电镀废水中的重金属资源能够完全回用镀槽重新利用。
实用新型内容
为了解决上述问题，本实用新型提供了一种重金属废水处理设备，其进水口、出水口分别与电镀废水收集池、水回用系统连通，其特征在于：所述重金属废水处理设备包括依次连通的氯离子吸附罐、超滤膜、中间水箱、吸附 浓缩系统和水箱，所述废水收集池内的废水通过提升泵输入氯离子吸附罐中，超滤膜的出水口与中间水箱连通且中间水箱内的废水通过提升泵输入吸附浓缩系统。
进一步的，所述吸附浓缩系统包括纳滤膜、树脂吸附罐、配药箱，所述纳滤膜有两个出水口，含重金属废水通过第一出水口流入树脂吸附罐中，其余透过的废水通过第二出水口流入水箱，所述树脂吸附罐的出水口与水箱连通，其罐内设有改性离子交换柱，所述配药箱通过循环泵与树脂吸附罐连通。
进一步的，所述纳滤膜的第一出水口与树脂吸附罐中通过提升泵连通。
进一步的，所述水箱与水回用系统之间还设有多层过滤膜。
进一步的，所述水箱内的水通过提升泵送入多层滤膜中。
本实用新型具有如下有益效果：
根据本实用新型提供的重金属废水处理设备，采用综合膜技术和离子交换技术为一体的中和化技术处理电镀废水，实现重金属循环利用，废水回用，具有良好的经济效益和环境效益;能有效去除废水中的杂质及钠离子且浓缩的浓度达到回用镀槽标准且不影响镀液成分;而且除浓缩的水能优于自来水水质而回用电镀清洗线，达到废水的零排放。
