申请日2012.08.01
公开(公告)日2013.02.06
IPC分类号C02F9/04; C02F103/16; C02F1/42; C02F1/44
摘要
一种电镀废水回收处理系统，包括废水预处理系统、反渗透系统、改性高分子材料吸附系统，反渗透系统包括浓缩桶、增压泵、NF膜、含钠桶、RO膜和纯水桶，浓缩桶中浓缩液通过管路和增压泵送入NF膜，NF膜设有两条出路，分别与含纳桶连通和改性高分子材料吸附系统连通，含钠桶的溶液通过管路和增压泵送入RO膜，RO膜设有两条出路，分别与纯水桶和含钠桶连通;改性高分子材料吸附系统包括多级树脂吸附罐、配药箱、再生泵和浓液桶，多级树脂吸附罐的出水口与浓液桶进水口连通，配药箱通过再生泵、管路和各支路阀门连通到树脂吸附罐上。该系统能够实现电镀废水中镍的循环利用、废水回用，具有良好的经济效益和环境效益。
权利要求书
1.一种电镀废水回收处理系统，包括废水预处理系统、反渗透系统、改 性高分子材料吸附系统，所述废水预处理系统的进水口与电镀废水收集池连 通，其特征在于：
反渗透系统包括浓缩桶、增压泵、NF膜、含钠桶、RO膜和纯水桶，废水预 处理系统出水口通入浓缩桶中，浓缩桶中浓缩液通过管路和增压泵送入NF膜， 所述NF膜设有两条出路，第一出路与含纳桶连通用于将透过液送入含纳桶中， 第二出路与改性高分子材料吸附系统连通用于将浓缩液送入改性高分子材料吸 附系统，所述含钠桶内的溶液通过管路和增压泵送入RO膜，所述RO膜设有两 条出路，第一出路与纯水桶连通用于将透过的纯水送入纯水桶中，第二出路与 含钠桶连通形成用于将溶液送回含钠桶中的循环回路;
改性高分子材料吸附系统包括多级树脂吸附罐、配药箱、再生泵和浓液 桶，NF膜的第二出路送出的浓缩液通入多级树脂吸附罐中、多级树脂吸附罐的 出水口与浓液桶的进水口连通，配药箱通过再生泵、管路和各支路阀门连通到 树脂吸附罐上。
2.根据权利要求1所述的电镀废水回收处理系统，其特征在于：所述废水 预处理系统包括依次连通的砂碳罐、保安过滤器、UF膜，UF膜有两条出路，第 一出路与浓缩桶连通用于将浓缩液送入浓缩桶中，第二出路与废水收集池连通 形成用于将透过液送回废水收集池的循环回路。
3.根据权利要求2所述的电镀废水回收处理系统，其特征在于：所述砂碳 罐的进水口通过原水泵与电镀废水收集池连通。
4.根据权利要求1所述的电镀废水回收处理系统，其特征在于：所述NF 膜第二出路与浓缩桶连通用于将浓缩液送回浓缩桶进行循环处理，第二出路上 开有外排口，用于将浓缩液送入改性高分子材料吸附系统。
5.根据权利要求1所述的电镀废水回收处理系统，其特征在于：所述RO 膜的第二出路上连接有外排管路。
6.根据权利要求1所述的电镀废水回收处理系统，其特征在于：所述改性 高分子材料吸附系统还包括第二浓缩桶，其进水口与NF膜的第二出路连通，出 水口与多级树脂吸附罐的进水口连通。
7.根据权利要求6所述的电镀废水回收处理系统，其特征在于：所述NF 膜的第二出路通过管路与浓缩桶连通形成一个循环的回路，该管路上开有两个 外排口，一个外排口将浓缩液送入多级树脂吸附罐中、另一个外排口与第二浓 缩桶的进水口连通。
8.根据权利要求1所述的电镀废水回收处理系统，其特征在于：所述配药 箱包括碱液桶、纯水桶和酸液桶，所述碱液桶、纯水桶和酸液桶分别与再生泵 连接，并通过管路和支路阀门与树脂吸附罐连通。
说明书
一种电镀废水回收处理系统
技术领域
本实用新型属于电镀行业的废水处理设备，具体涉及一种用于处理电镀废 水中镍金属离子的设备。
背景技术
随着可持续发展战略的实施，循环经济和清洁生产技术越来越受到人们的 关注，改革开放以来我国经济发展很快，而环保工作始终无法跟上紧急发展的 步伐，尤其是在重金属污染防治方面。
现有的处理电镀废水中镍离子的主要通过化学沉淀、反渗透膜处理、离子 交换等方法，化学沉淀是向含镍废水中投加氢氧化物等沉淀剂，使镍金属离子 沉淀，不能循环利用也不符合国家环保标准;反渗透膜处理方法具有效率高工 艺流程短、易于控制等特点，但是电镀废水的成分比较复杂，对膜的质量要求 高，而且要求严格的预处理;离子交换法可比较好的实现镍离子和水资源的循 环回用，但在离子交换过程中，废水中的杂质会影响离子交换效率及回收的镍 离子的纯度。
实用新型内容

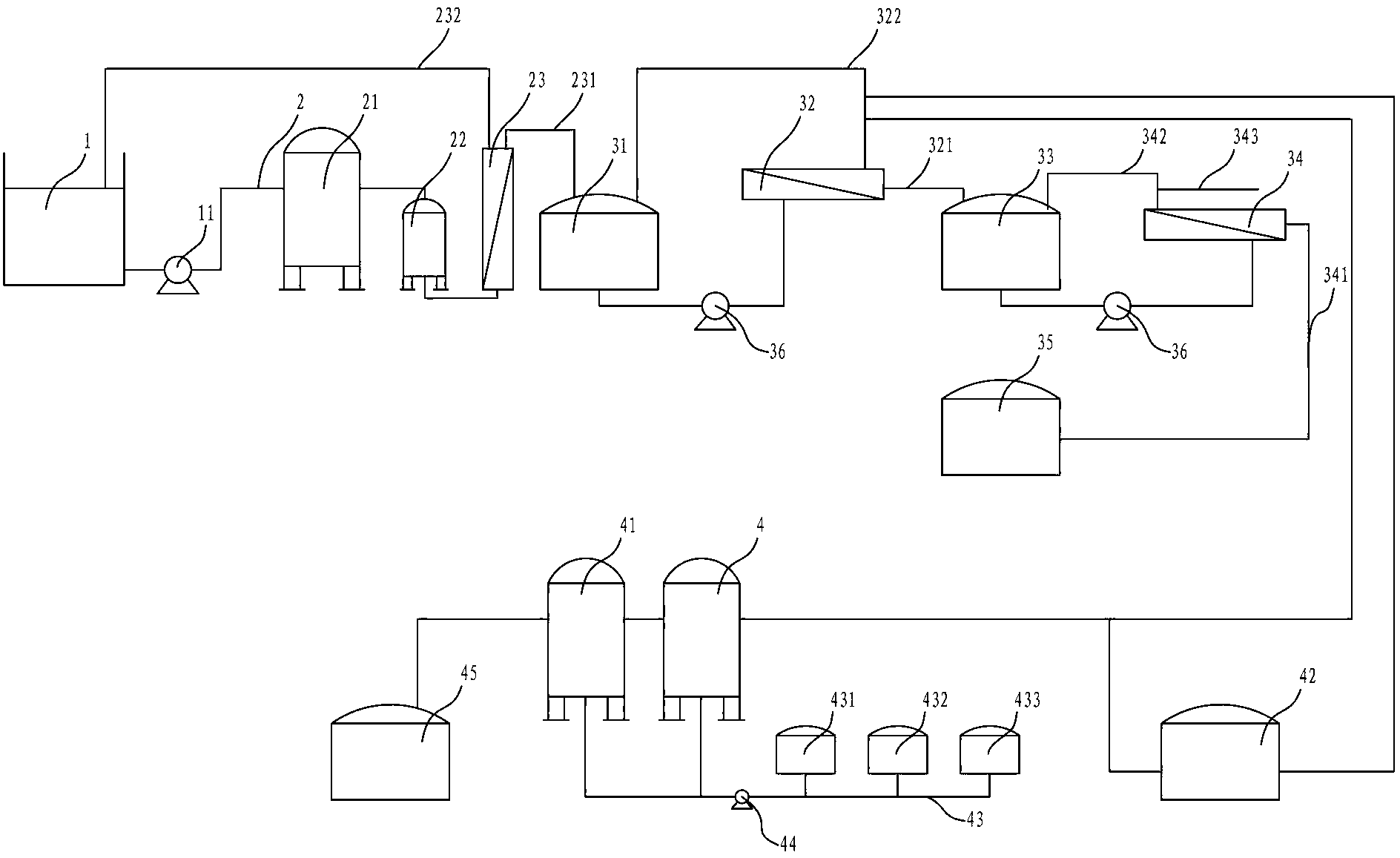

为了解决上述问题，本实用新型提供了一种电镀废水回收处理系统，包括 废水预处理系统、反渗透系统、改性高分子材料吸附系统，所述废水预处理系 统的进水口与电镀废水收集池连通，其特征在于：反渗透系统包括浓缩桶、增 压泵、NF膜、含钠桶、RO膜和纯水桶，废水预处理系统出水口通入浓缩桶中， 浓缩桶中浓缩液通过管路和增压泵送入NF膜，所述NF膜设有两条出路，第一 出路与含纳桶连通用于将透过液送入含纳桶中，第二出路与改性高分子材料吸 附系统连通用于将浓缩液送入改性高分子材料吸附系统，含钠桶内的溶液通过 管路和增压泵送入RO膜，所述RO膜设有两条出路，第一出路与纯水桶连通用 于将透过的纯水送入纯水桶中，第二出路与含钠桶连通形成用于将溶液送回含 钠桶中的循环回路;改性高分子材料吸附系统包括多级树脂吸附罐、配药箱、 再生泵和浓液桶，NF膜的第二出路送出的浓缩液通入多级树脂吸附罐中、多级 树脂吸附罐的出水口与浓液桶的进水口连通，配药箱通过再生泵、管路和各支 路阀门连通到树脂吸附罐上。
进一步的，所述废水预处理系统包括依次连通的砂碳罐、保安过滤器、UF 膜，UF膜有两条出路，第一出路与浓缩桶连通用于将浓缩液送入浓缩桶中，第 二出路与废水收集池连通形成用于将透过液送回废水收集池的循环回路。
进一步的，所述砂碳罐的进水口通过原水泵与电镀废水收集池连通。
进一步的，所述NF膜第二出路与浓缩桶连通用于将浓缩液送回浓缩桶进行 循环处理，第二出路上开有外排口，用于将浓缩液送入改性高分子材料吸附系 统。
进一步的，所述RO膜的第二出路上连接有外排管路。
进一步的，所述改性高分子材料吸附系统还包括第二浓缩桶，其进水口与 NF膜的第二出路连通，出水口与多级树脂吸附罐的进水口连通。
进一步的，所述NF膜的第二出路通过管路与浓缩桶连通形成一个循环的回 路，该管路上开有两个外排口，一个外排口将浓缩液送入多级树脂吸附罐中、 另一个外排口与第二浓缩桶的进水口连通。
进一步的，所述配药箱包括碱液桶、纯水桶和酸液桶，所述碱液桶、纯水 桶和酸液桶分别与再生泵连接，并通过管路和支路阀门与树脂吸附罐连通。
本实用新型具有如下有益效果：
根据本实用新型提供的电镀废水回收处理系统，将反渗透膜方法和离子交 换方法有机的结合在一起处理电镀废水，能够实现电镀废水中镍的循环利用、 废水回用，具有良好的经济效益和环境效益;废水在进行离子交换之前先通过 废水预处理系统和反渗透膜能有效去除废水中的杂质及钠离子，提高离子交换 效率及回收的镍离子的纯度。
