申请日2012.08.01
公开(公告)日2013.02.06
IPC分类号C02F9/04; C02F1/42; C02F103/16; C02F101/20; C02F101/22; C02F1/44
摘要

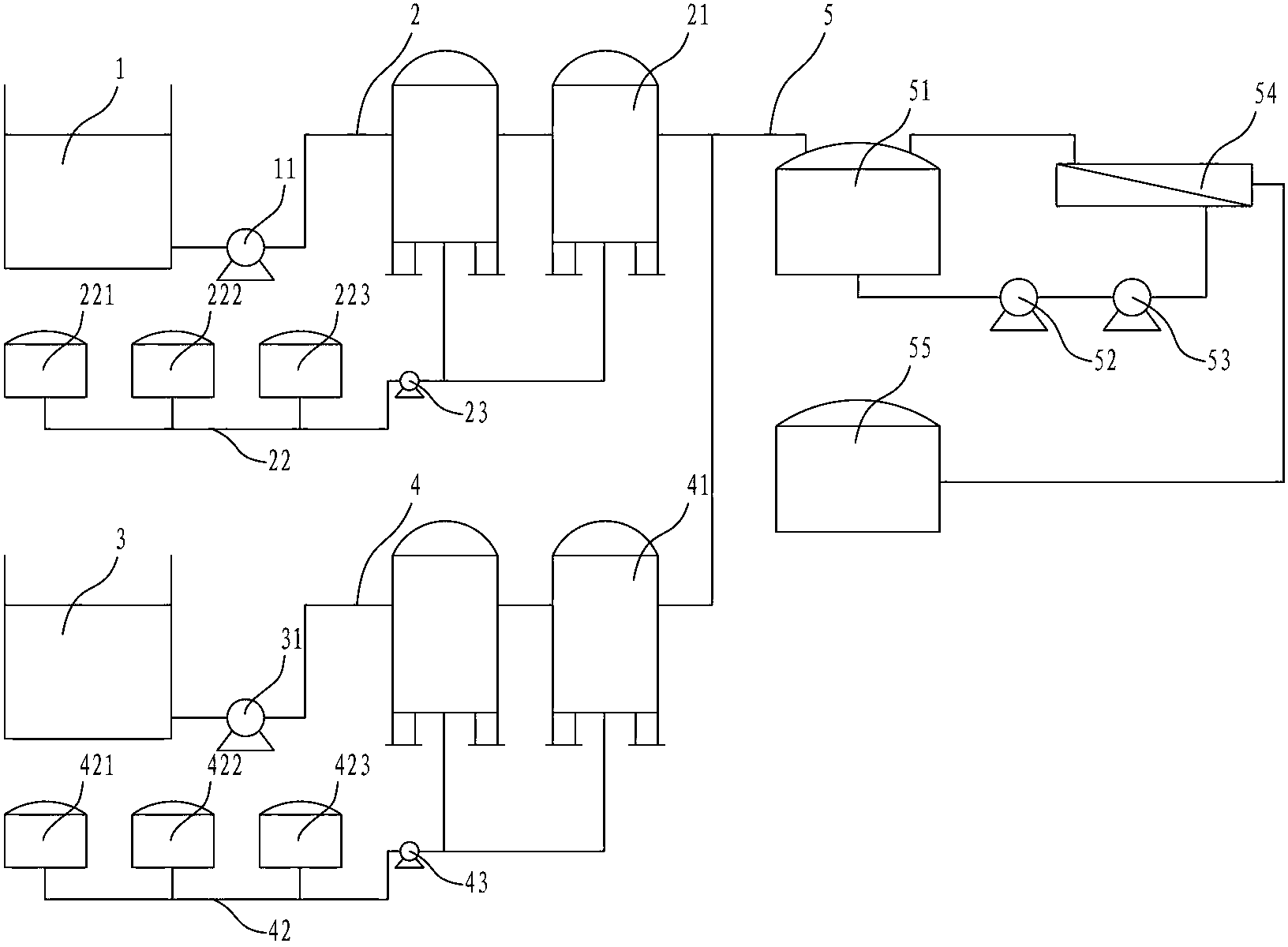

一种电镀废水中铜、铬回收处理系统，包括铜废水收集池、铬废水收集池、铜离子交换系统、铬离子交换系统，其特征在于：还包括反渗透处理系统，所述反渗透处理系统包括含钠桶、增压泵、高压泵、RO膜和纯水桶，所述铜离子交换系统和铬离子交换系统的出水口与含钠桶的进水口连通，含钠桶的出水口依次与增压泵、高压泵与RO膜的进水口连通，RO膜设有两条出路，第一出路与纯水桶连通用于将透过的纯水送入纯水桶中，第二出路与含钠桶连通形成用于将溶液送回含钠桶中的循环回路。使用本实用新型使电镀废水分别通过铜离子交换系统、铬离子交换系统处理后被反渗透系统的处理以达到可回收利用标准，减少了企业成本、具有一定的社会效益。
权利要求书
1.一种电镀废水中铜、铬回收处理系统，包括铜废水收集池、铬废水收集池、铜离子交换系统、铬离子交换系统，所述铜废水收集池、铬废水收集池中的废水分别通入铜离子交换系统、铬离子交换系统中，其特征在于：还包括反渗透处理系统，所述反渗透处理系统包括含钠桶、增压泵、高压泵、RO膜和纯水桶，所述铜离子交换系统和铬离子交换系统的出水口与含钠桶的进水口连通，含钠桶的出水口依次与增压泵、高压泵与RO膜的进水口连通，RO膜设有两条出路，第一出路与纯水桶连通用于将透过的纯水送入纯水桶中，第二出路与含钠桶连通形成用于将溶液送回含钠桶中的循环回路。
2.根据权利要求1所述的电镀废水中铜、铬回收处理系统，其特征在于：所述铜离子交换系统包括铜离子吸附罐、配药箱、循环泵，配药箱通过循环泵、管路和管路阀门与铜离子吸附罐连通。
3.根据权利要求1所述的电镀废水中铜、铬回收处理系统，其特征在于：所述铬离子交换系统包括铬离子吸附罐、配药箱、循环泵，配药箱通过循环泵、管路和管路阀门与铬离子吸附罐连通。
4.根据权利要求2或3所述的电镀废水中铜、铬回收处理系统，其特征在于：所述配药箱包括碱液桶、纯水桶、酸液桶。
说明书
一种电镀废水中铜、铬回收处理系统
技术领域
本实用新型属于废水处理设备，具体涉及一种电镀废水中铜、铬回收处理系统。
背景技术
随着可持续发展战略的实施，循环经济和清洁生产技术越来越受到人们的关注，改革开放以来我国经济发展很快，而环保工作始终无法跟上紧急发展的步伐，尤其是在重金属污染防治方面。
现有的处理电镀废水的方法有的采用分流铜、铬重金属废水，传统采用化学沉淀的方法，该种方法不但无法对金属进行回收，而且化学沉淀过程中会产生大量淤泥，不符合环保要求。为了使废水能够有效的利用，出现了利用树脂吸附的方法，此方法虽然可以回收废水中的铜、铬金属，但废水中的杂质及钠离子太多，如果回用镀槽利用，会导致镀液中的杂质及钠离子越来越高，难以达到回用要求。
实用新型内容
为了解决上述问题，本实用新型提供了一种电镀废水中铜、铬回收处理系统，包括铜废水收集池、铬废水收集池、铜离子交换系统、铬离子交换系统，所述铜废水收集池、铬废水收集池中的废水分别通入铜离子交换系统、铬离子交换系统中，其特征在于：还包括反渗透处理系统，所述反渗透处理系统包括 含钠桶、增压泵、高压泵、RO膜和纯水桶，所述铜离子交换系统和铬离子交换系统的出水口与含钠桶的进水口连通，含钠桶的出水口依次与增压泵、高压泵与RO膜的进水口连通，RO膜设有两条出路，第一出路与纯水桶连通用于将透过的纯水送入纯水桶中，第二出路与含钠桶连通形成用于将溶液送回含钠桶中的循环回路。
进一步的，其特征在于：所述铜离子交换系统包括铜离子吸附罐、配药箱、循环泵，配药箱通过循环泵、管路和管路阀门与铜离子吸附罐连通。
进一步的，其特征在于：所述铬离子交换系统包括铬离子吸附罐、配药箱、循环泵，配药箱通过循环泵、管路和管路阀门与铬离子吸附罐连通。
进一步的，所述配药箱包括碱液桶、纯水桶、酸液桶。
本实用新型具有如下有益效果：
本实用新型提供的电镀废水中铜、铬回收处理系统，分别通过铜离子交换系统、铬离子交换系统将电镀废水中的铜、铬离子回收处理，被离子交换系统处理后的废水通过反渗透系统进一步的处理以达到可回收利用标准，符合环境保护、节能减排的社会需求，同时减少了企业成本、具有一定的经济效益。
