申请日2012.08.01
公开(公告)日2013.03.13
IPC分类号C02F1/04
摘要
本实用新型公开了一种核黄素高浓废水的蒸发分离装置，其中，二效分离塔与三效加热塔之间的热汽连接管上设置有第一阀门;三效分离塔和四效A加热塔之间的热汽连接管上设置有第三阀门;四效A分离塔、四效B分离塔和五效加热塔之间的热汽连接管上设置有第五阀门;二效分离塔和第一阀门之间的热汽连接管与第三阀门和四效A加热塔之间的热汽连接管之间设置有第一连通管，第一连通管上设置有第二阀门;三效分离塔和第三阀门之间的热汽连接管与第五阀门和五效加热塔之间的热汽连接管之间设置有第二连通管，第二连通管上设置有第四阀门。本实用新型可以实现在线对三效及四效进行清洗，提高了核黄素高浓废水的处理效率。
权利要求书
1.一种核黄素高浓废水的蒸发分离装置，包括一效加热塔、二效加热塔、三效加热塔、四效A加热塔、四效B加热塔、五效加热塔、一效分离塔、二效分离塔、三效分离塔、四效A分离塔、四效B分离塔、五效分离塔、设置在相邻分离塔和加热塔之间的热汽连接管，其特征在于：
二效分离塔与三效加热塔之间的热汽连接管上设置有第一阀门;
三效分离塔和四效A加热塔之间的热汽连接管上设置有第三阀门;
四效A分离塔、四效B分离塔和五效加热塔之间的热汽连接管上设置有第五阀门;
二效分离塔和第一阀门之间的热汽连接管与第三阀门和四效A加热塔之间的热汽连接管之间设置有第一连通管，第一连通管上设置有第二阀门;
三效分离塔和第三阀门之间的热汽连接管与第五阀门和五效加热塔之间的热汽连接管之间设置有第二连通管，第二连通管上设置有第四阀门。
说明书
一种核黄素高浓废水的蒸发分离装置
技术领域
本实用新型涉及核黄素高浓废水的处理设备，特别是一种核黄素高浓废水进入生化处理前盐份、菌体蛋白等的分离装置。
背景技术
发酵行业高浓度有机废水的治理是现阶段国内外环境保护技术领域亟待解决的一个难题。特别是核黄素发酵行业的生产废水为高浓度有机废水，具有高色度、高盐度、高COD、高BOD、高菌体含量等特点，治理工作较困难。废水中含有大量的糖、蛋白质、SS与氨氮，这些物质并非有毒有害物质，能被一些微生物和动物在生长繁殖中所利用，其任意排放不仅浪费了资源，而且造成严重的环境污染，因此利用有效装置将有机废水的可利用物进行分离，得到的可利用物可进一步干燥生产蛋白饲料。
目前，核黄素高浓废水采用五效蒸发器进行分离，效果良好。五效蒸发器即把五个蒸发器串联起来，成为一个五级蒸发装置的体系，由前一级蒸发器的蒸发室出来的二次蒸汽，进入后一级蒸发器的加热室，作为一次蒸汽用。在这样的系统中，每一级蒸发器，即构成一个“效”，五效蒸发器，就是串联了五个蒸发器的五级蒸发装置体系，在这样的体系中，各级蒸发压力是不等的，由前到后，压力越来越低(真空越来越高)，相应地蒸发温度也越来越低。由于各效(除末效以外)所产生的二次蒸汽都作为下一效的加热蒸汽之用，这就提高了蒸汽的利用率。这种蒸发器存在着比较明显的缺点：在高浓度区域的三效和四效加热塔内易粘壁和结垢，清洗时必须停止运行整个五效蒸发装置才可进行清洗，严重影响废水处理效率。
实用新型内容
本实用新型的目的是要提供一种利于在线清洗，且满足核黄素高浓废水有效分离的蒸发分离装置。

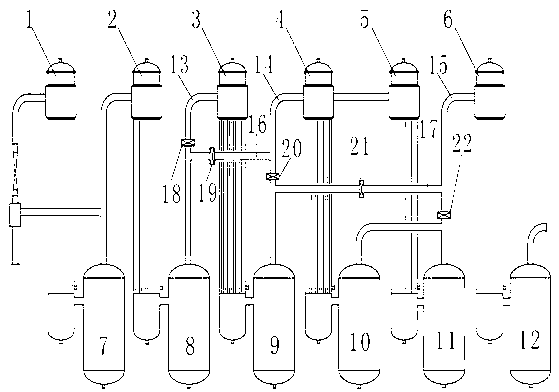

为了达到上述目的，本实用新型的技术方案是：一种核黄素高浓废水的蒸发分离装置，包括一效加热塔、二效加热塔、三效加热塔、四效A加热塔、四效B加热塔、五效加热塔、一效分离塔、二效分离塔、三效分离塔、四效A分离塔、四效B分离塔、五效分离塔、设置在相邻分离塔和加热塔之间的热汽连接管，
二效分离塔与三效加热塔之间的热汽连接管上设置有第一阀门;
三校分离塔和四效A加热塔之间的热汽连接管上设置有第三阀门;
四效A分离塔、四效B分离塔和五效加热塔之间的热汽连接管上设置有第五阀门;
二效分离塔和第一阀门之间的热汽连接管与第三阀门和四效A加热塔之间的热汽连接管之间设置有第一连通管，第一连通管上设置有第二阀门;
三校分离塔和第三阀门之间的热汽连接管与第五阀门和五效加热塔之间的热汽连接管之间设置有第二连通管，第二连通管上设置有第四阀门。
与现有技术相比，本实用新型可以实现在线对三效及四效进行清洗，提高了核黄素高浓废水的处理效率。
