申请日2011.11.18
公开(公告)日2013.05.29
IPC分类号C02F1/44
摘要
本发明公开一种水处理浸没池及水处理装置与方法。本发明将待处理水通过几个进水口进入浸没池，通过多个进水口的布局与进水的能量，提高混凝剂在线混凝效果的同时使得进水流动对膜表面有一定的擦洗功能，减少膜污染，降低能耗，延长膜使用寿命;通过利用此浸没池的特点及结合其他设备，获得本发明的一种水处理装置，通过其运行方法，能减少膜污染，降低能耗，是一种新型节能的水处理装置。
权利要求书
1.一种水处理浸没池，该浸没池上部有溢流口、中部有进水口、下部有排放 口，其特征在于：所述进水口为多个。
2.根据权利要求1所述的浸没池，其特征在于：所述的多个进水口为2～4个。
3.根据权利要求1或2所述的浸没池，其特征在于：所述的各进水口在相应 位置的浸没池内设有一段导流管，其引导进水斜向上沿浸没式内壁及膜池 内膜组件流动。
4.根据权利要求1或2所述的浸没池，其特征在于：所述的各进水口导流管 与浸没池壁切面呈一定夹角，角度大小根据各进水口进水流量大小调节， 进水流量及流速由各进水口阀门控制。
5.根据权利要求1或2所述的浸没池，其特征在于：所述的各进水口位于浸 没池中部膜组件上下;下部进水口位置略低于浸没池内超滤膜组件垂直高 度下端，上部进水口位于池内超滤膜组件垂直高度中部。
6.一种水处理装置，其特征在于：包含权利要求1所述的浸没池。
7.一种水处理方法，其特征在于：待处理水经权利要求1所述浸没池过滤处 理。
说明书
一种水处理浸没池及水处理装置与方法
技术领域
本发明属于膜法水处理领域，具体涉及一种浸没式膜处理装置。
背景技术
随着水处理膜技术的日益发展，国内微滤/超滤膜技术在饮用水处理领域 得到了长足的发展，尤其近几年，应用范围也是不断扩大，以浸没式超滤为 主的膜法水处理工艺在实际工程中取得了良好的运行效果。
目前用于水处理的膜法工艺主要有混凝+沉淀+浸没式超滤膜，原水经混 凝沉淀池后由单一进水管路进入浸没池，再经膜过滤出水，沉淀水质浊度低， 发挥不了浸没式膜耐较高浊度特点，且工艺占地面积大。
也有将浸没式超滤膜置于混凝沉淀池中，节约了占地空间，但由于进水 口设计不合理，进水口功能单一，进水口附近膜容易污染，反洗频率较高， 且反洗水排放量大，使得回收率相对较低;同时，针对目前在线混凝+超滤膜 工艺，由于其进水口设计简单，混凝剂混凝效果不明显，特点不明显，使得 在先混凝工艺实用性不强。
发明内容
本发明目的是针对混凝沉淀工艺用于饮用水处理中占地面积大，进水口 设计功能单一导致膜容易污染，使得反洗频率高反洗排水量大，回收率下降， 实用性不强的缺点，结合在线混凝+浸没式超滤膜工艺特点，提供一种水处理 浸没池及水处理装置与方法，通过浸没池进水口功能，提高在线混凝效果， 从而降低膜污染，减少反洗水排放量，提高膜使用寿命。
本发明为一种水处理浸没池，该浸没池上部有溢流口、中部有进水口、 下部有排放口，所述进水口为多个。
考虑到膜池的大小和高度及处理水量原因，本发明中多个进水口优选为 2～4个。
所述的各进水口进一步优选在相应位置的浸没池内设有一段导流管，其 引导进水斜向上沿浸没式内壁及膜池内膜组件流动。使得不同位置的进水对 能量能保持膜池内水流速度及在膜组件与膜池间流动方向，同时，提高混凝 效果。
考虑到不同位置进水对膜组件的冲击原因，本发明中所述的各进水口导 流管与浸没池壁切面呈一定夹角，角度大小根据各进水口进水流量大小调节， 进水流量及流速由各进水口阀门控制。
所述的各进水口位于浸没池中部膜组件上下;下部进水口位置略低于浸 没池内超滤膜组件垂直高度下端，上部进水口位于池内超滤膜组件垂直高度 中部。下部进水口低对膜丝的冲击可以忽略，并且进水从下端绕膜池流动并 上升，但到一定高度后由于能量降低上部水不能绕膜池旋转流动，故在中部 增加进水口补充进水能量，使得整个膜池内水流呈旋转流动状态，达到大颗 粒能快速下沉，同时对膜表面进行擦洗。

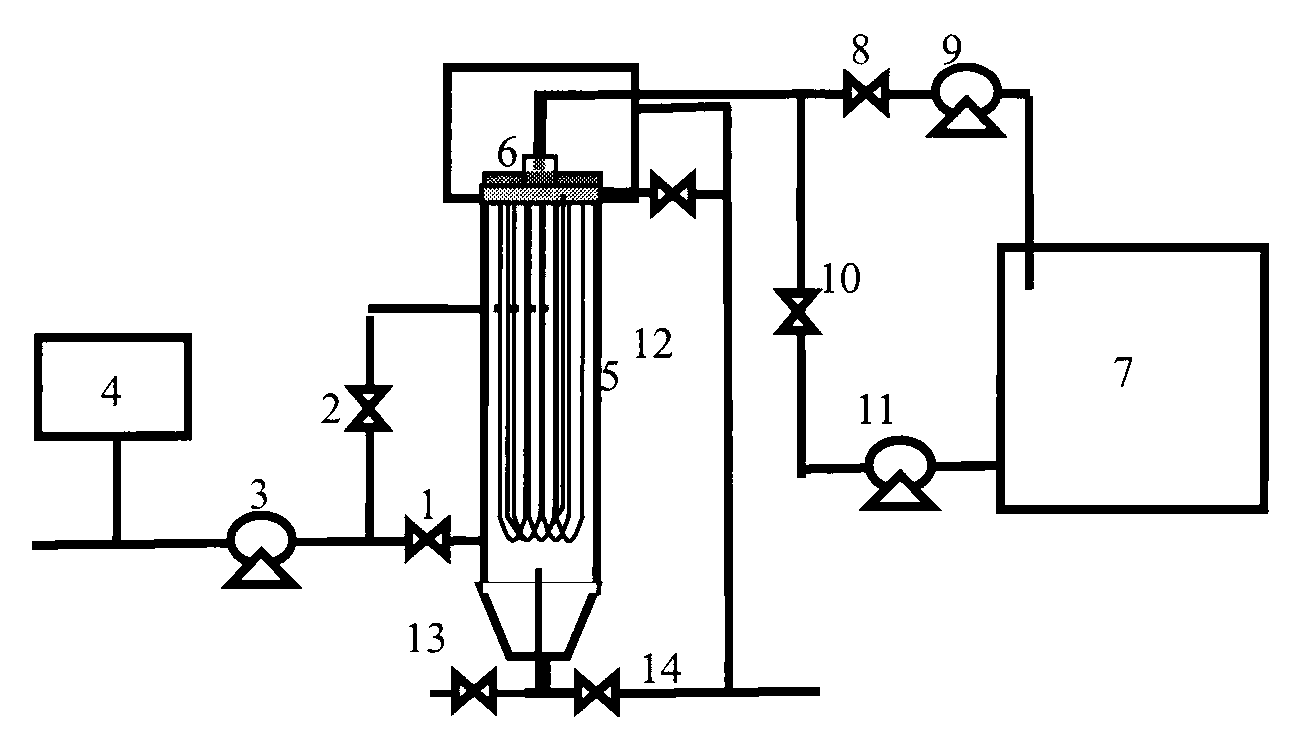

本发明还提供一种水处理装置，包含上述浸没池，还包括原水泵、混凝 剂投加装置、抽吸泵、反洗泵、产水箱;原水由混凝剂投加装置4加入一定 浓度混凝剂，混合液由原水泵3泵混合搅拌后分别经原水管路及不同进水口 1和2进入浸没池5，产水阀8打开，抽吸泵9开始工作膜进行过滤，运行一 定时间后水位达到一定高度时，抽吸泵9停止及产水阀8关闭;系统进行反 洗，打开反洗阀10及启动反洗泵11，同时打开反洗排水阀12和压缩空气阀 13，进行反洗和空气擦洗，膜表面污染物随气泡上升由反洗排水管路12排出; 随着运行时间增加，定期打开污泥排放阀14进行排泥。
本发明还提供一种水处理方法，其方法为混凝系统向待处理的原水投加 混凝剂，混凝剂及原水混合液经泵混合后沿不同进水口进入浸没池，不同进 水管路出水后绕浸没池圆形内壁及膜表面流动，膜组件通过抽吸泵开始过滤; 运行一定时间后，反洗泵开启对膜进行反洗，同时反洗排水阀开启及压缩空 气对膜进行表面擦洗，反洗水由排水管路排出;浸没池底部设有排泥阀及管 路，定期向浸没池外排放污泥。
因此综上所述，本发明的主要特点在于：
①通过进水方式的改变，导流管出水通过泵出水能量顺着圆形浸没池内 壁形成旋流，提高了在线混凝效果，使得絮凝大颗粒易沉于储泥池，而絮凝 小颗粒在膜表面形成疏松滤饼层，有利于提高水质，降低膜压差，减少能耗;
②进水与膜表面形成错流对膜表面有擦洗作用，降低膜污染，延长了膜 使用寿命;
③由于在线混凝工艺效果明显，本装置充分显示其工艺占地小的优点。
