申请日2012.08.01
公开(公告)日2013.02.20
IPC分类号F24F13/30; F24F12/00
摘要
本实用新型公开了一种环保节能高效污水换热器，其特点是利用PE管作为主供水管将空调回水沿干管送入分水器内，由分水器将水输送至漂浮于污水中的PE换热管中，通过PE换热管与污水进行能量交换，能量交换完的水再汇流进入各个集水器，再由集水器送至各个回水支管，回水支管中的水再汇流进入总回水管，总回水管与空调总供水管相接，为空调系统提供冷、热源。总供水管接空调回水，总回水管接空调供水，总供回水干管通过涵洞进机房与机组相连接。这样周而复始的为空调系统的冷、热源，从而实现空调系统的正常制冷、供热.本实用新型克服了现有换热器的技术不足，能在恶劣水质内长时间使用，安装方便，投资低、寿命长。
权利要求书
1.一种环保节能高效污水换热器，其特征是：利用PE管作为主供水管将空调 回水沿干管送入分水器内，由分水器将水输送至漂浮于污水中的PE换热管中， 通过PE换热管与污水进行能量交换，能量交换完的水再汇流进入各个集水器， 再由集水器送至各个回水支管，回水支管中的水再汇流进入总回水管，总回水 管与空调总供水管相接，为空调系统提供冷、热源;总供水管接空调回水，总 回水管接空调供水，总供回水干管通过涵洞进机房与机组相连接。
说明书
一种环保节能高效污水换热器
技术领域：
本实用新型涉及换热装置，尤其是涉及一种能在盐碱水、海水及生活污水 等水质内实现高效冷热交换的污水换热器。
背景技术：
随着社会的发展，对能源的需求日益增长，能源的供应也日趋紧张，能源 在满足人们的现代生活、生产的需求的同时，污染问题也日趋严重。为实现社 会的可持续发展，节能减排，开发绿色、低碳、无污染的能源成为各国的优先 发展方向。
目前，公知的换热器构造较复杂、造价高且难以长时间浸泡在恶劣水质里 实现换热，传统的换热器一般是通过动力设备将换热器两侧流体抽送至换热器 内部实现冷热交换。该装置虽然改变了传统的换热模式，将换热设备浸泡在流 质中实现换热，节省了投资费用，改进了换热效果，但该装置安装、维修较困 难。
发明内容
为了克服现有的换热器不能在恶劣水质内长时间使用、寿命短技术的不足， 本实用新型提供一种新型换热装置，该装置不仅能在污水等恶劣水质中长时间 使用，而且安装方便，投资低、寿命长。

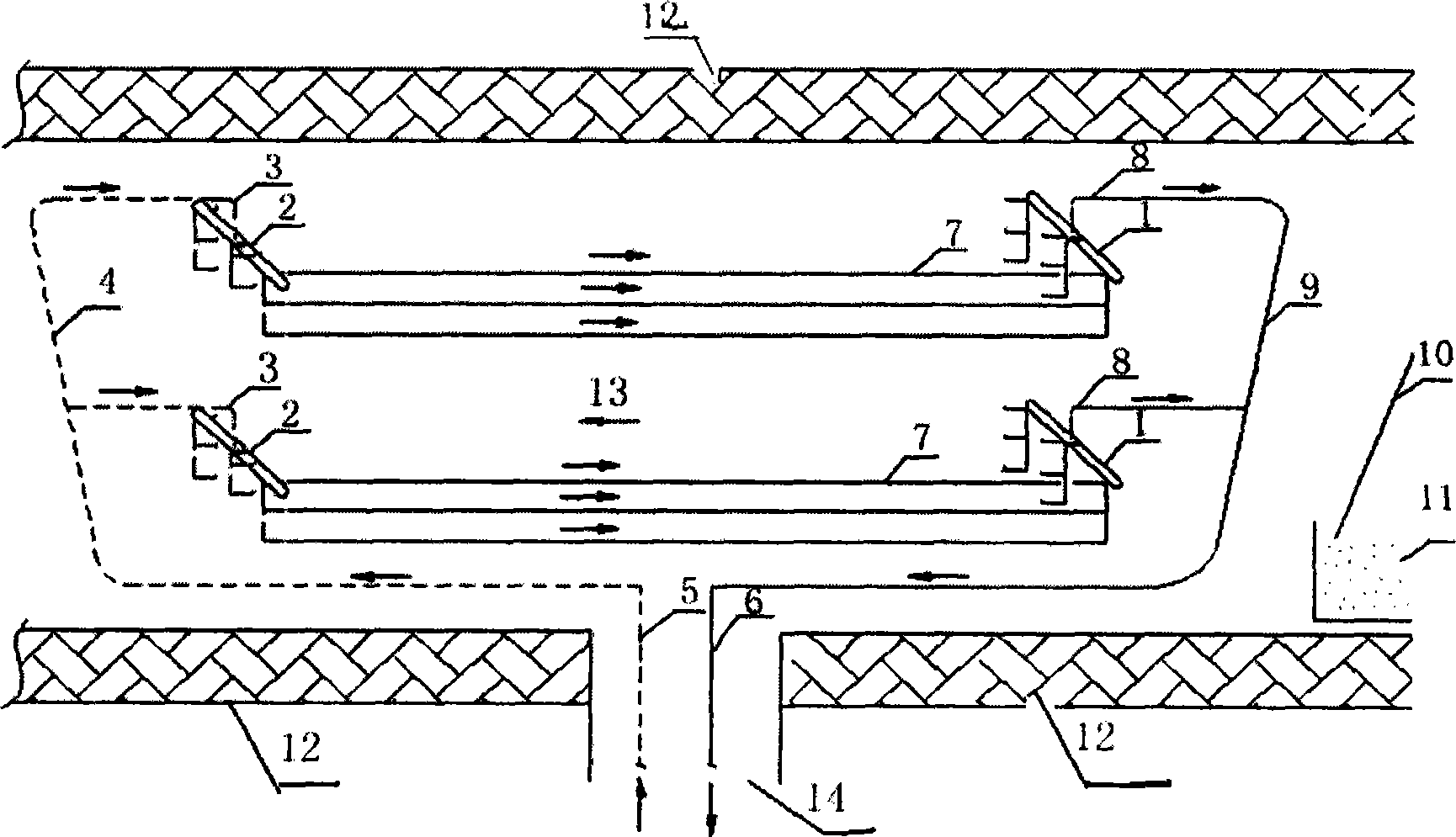

本实用新型解决其技术问题所采用的技术方案是：利用PE管作为主供水管 将空调回水沿干管送入分水器内，由分水器将水输送至漂浮于污水中的PE换热 管中，通过PE换热管与污水进行能量交换，能量交换完的水再汇流进入各个集 水器，再由集水器送至各个回水支管，回水支管中的水再汇流进入总回水管， 总回水管与空调总供水管相接，为空调系统提供冷、热源。总供水管接空调回 水，总回水管接空调供水，总供回水干管通过涵洞进机房与机组相连接。这样 周而复始的为空调系统的冷、热源，从而实现空调系统的正常运作(制冷、供 热)。
本实用新型的有益效果是，可以将该装置长时间浸泡在海水、污水等恶劣 流质内部，方便系统安装，使用寿命较长，初投资低，换热效果良好。
