申请日2012.08.01
公开(公告)日2013.03.20
IPC分类号C02F1/48
摘要
本实用新型公开了一种循环水的水处理系统，所述循环水的水处理系统包括水处理器、水泵、金属管及水箱，所述水箱分别与水泵及水处理器通过金属管相连接;所述水处理器包括用于产生变频直流脉冲电磁场的电磁场发射器及两组电线绕组线圈，所述电磁场发射器设有直流输出端，所述直流输出端与所述电线绕组线圈相连接，所述电线绕组线圈缠绕于金属管上。采用本实用新型所述的循环水的水处理系统可以有效的对循环水进行除垢、除锈及细菌控制等。
权利要求书
1.一种循环水的水处理系统，其特征在于，所述循环水的水处理系统包括水处理器、水泵、金属管及水箱，所述水箱分别与水泵及水处理器通过金属管相连接;
所述水处理器包括用于产生变频直流脉冲电磁场的电磁场发射器及两组电线绕组线圈，所述电磁场发射器设有直流输出端，所述直流输出端与所述电线绕组线圈相连接，所述电线绕组线圈缠绕于金属管上。
2.如权利要求1所述的循环水的水处理系统，其特征在于，所述金属管包括循环水管及出水管，所述出水管上设有阀门。
3.如权利要求2所述的循环水的水处理系统，其特征在于，所述循环水的水处理系统包括两组水处理器，所述两组水处理器分别与所述循环水管及出水管相连接。
4.如权利要求3所述的循环水的水处理系统，其特征在于，所述水处理器内的两组电线绕组线圈的缠绕方向相同，所述电线绕组线圈的圈数为32。
5.如权利要求1所述的循环水的水处理系统，其特征在于，所述电线绕组线圈内相邻两线圈的间距相同。
6.如权利要求2所述的循环水的水处理系统，其特征在于，所述水箱内设有用于探测水面位置的传感器及进水装置，所述传感器分别与所述进水装置及阀门相连接。
7.如权利要求1所述的循环水的水处理系统，其特征在于，所述水处理器还设有电源插头，所述电源插头与电压为220V的交流电源相连接。
说明书
一种循环水的水处理系统
技术领域
本实用新型涉及节能环保领域，尤其涉及一种循环水的水处理系统。
背景技术
随着地球环境的改变，人类生活及工业对水的污染越来越严重，使得饮用水及工业用水的水处理的尤为重要，传统的水处理是通过往水里面添加清洗剂已达到除垢、除锈及细菌控制的目的，但是清洗剂本身具有污染性，不可避免的造成对水的二次污染。
另外，随着人们对超声波的不断了解，通过超声波杀死细菌，然而这种超声波设备的频率是固定的，因此不能有效的做到除垢、除锈及细菌控制的目的。
发明内容
本实用新型所要解决的技术问题在于，提供一种可有效的对循环水进行除垢、除锈及细菌控制的循环水的水处理系统。

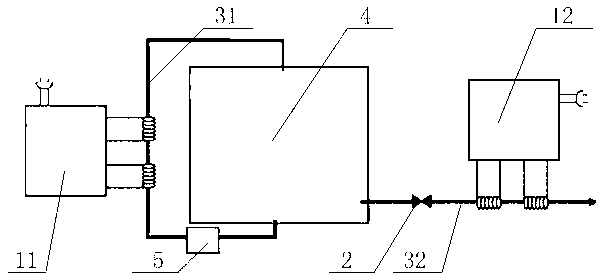

为了解决上述技术问题，本实用新型提供了一种循环水的水处理系统，所述循环水的水处理系统包括水处理器、水泵、金属管及水箱，所述水箱分别与水泵及水处理器通过金属管相连接;所述水处理器包括用于产生变频直流脉冲电磁场的电磁场发射器及两组电线绕组线圈，所述电磁场发射器设有直流输出端，所述直流输出端与所述电线绕组线圈相连接，所述电线绕组线圈缠绕于金属管上。
作为上述方案的改进，所述金属管包括循环水管及出水管，所述出水管上设有阀门。
作为上述方案的改进，所述循环水的水处理系统包括两组水处理器，所述两组水处理器分别与所述循环水管及出水管相连接。
作为上述方案的改进，所述水处理器内的两组电线绕组线圈的缠绕方向相同，所述电线绕组线圈的圈数为32。
作为上述方案的改进，所述电线绕组线圈内相邻两线圈的间距相同。
作为上述方案的改进，所述水箱内设有用于探测水面位置的传感器及进水装置，所述传感器分别与所述进水装置及阀门相连接。
作为上述方案的改进，所述水处理器还设有电源插头，所述电源插头与电压为220V的交流电源相连接。
实施本实用新型，具有如下有益效果：
本实用新型所述的循环水的水处理系统包括水处理器、水泵、金属管及水箱，所述水泵对金属管内的水进行加速，使金属管内的水快速流过水处理器，所述水处理器包括用于产生变频直流脉冲电磁场的电磁场发射器及电线绕组线圈，所述电线绕组线圈缠绕于所述金属管上，当金属管中的水通过电线绕组线圈时，可以有效的对金属管中的水进行除垢、除锈及细菌控制等处理。
所述水箱内设有用于探测水面位置的传感器及进水装置，所述传感器与所述进水装置相连接，可以自动的调节水箱内的水的体积。
