申请日2012.08.01
公开(公告)日2013.03.20
IPC分类号C02F5/00; C02F1/48
摘要
本实用新型公开了一种原水专用的水处理系统，包括：用于产生变频直流脉冲电磁场的电磁场发生器，以及与所述电磁场发生器分别相连的换能器和脉冲频率控制装置;所述换能器包括水管以及缠绕于所述水管之上的至少两组绕组线圈;所述脉冲频率控制装置的频率控制范围为12～20KHz。采用本实用新型，所述原水专用的水处理系统利用超声波频段变频直流脉冲电磁场进行流体处理，同时具有杀虫杀菌、灭藻去污、除垢、防垢和抗氧化的作用，能对红虫、细菌、藻类、有机物进行高效处理。
权利要求书
1.一种原水专用的水处理系统，其特征在于，包括：用于产生变频直流脉冲电磁场的电磁场发生器，以及与所述电磁场发生器分别相连的换能器和脉冲频率控制装置;
所述换能器包括水管以及缠绕于所述水管之上的至少两组绕组线圈;
所述脉冲频率控制装置的频率控制范围为12~20 KHz。
2.如权利要求1所述的原水专用的水处理系统，其特征在于，所述脉冲频率控制装置包括驱动器和与所述驱动器连接的信号发生器;
所述信号发生器包括可编程的微处理器。
3.如权利要求1所述的原水专用的水处理系统，其特征在于，所述电磁场发生器包括：
用于产生脉冲信号源的脉冲发生器;
用于将所述脉冲发生器产生脉冲信号源进行信号放大的功放板。
4.如权利要求3所述的原水专用的水处理系统，其特征在于，所述电磁场发生器还包括：
用于显示所述脉冲发生器和功放板工作状态的工作显示板;
用于向所述脉冲发生器和功放板提供电源的电源单元;
用于控制所述脉冲发生器和功放板的电源的开启与关闭的开关单元。
5.如权利要求1所述的原水专用的水处理系统，其特征在于，所述换能器包括水管以及缠绕于所述水管之上的两组绕组线圈。
6.如权利要求5所述的原水专用的水处理系统，其特征在于，所述水管为金属管。
7.如权利要求5所述的原水专用的水处理系统，其特征在于，所述两组绕组线圈缠绕方向相同，且具有相同的绕组线。
8.如权利要求7所述的原水专用的水处理系统，其特征在于，所述两组绕组线圈之间的间隔与所述每组绕组线圈的宽度相同。
9. 如权利要求7所述的原水专用的水处理系统，其特征在于，所述绕组线圈为多股铜线。
10.如权利要求7所述的原水专用的水处理系统，其特征在于，所述绕组线圈由10~35圈的铜线缠绕而成。
说明书
一种原水专用的水处理系统
技术领域
本实用新型涉及水处理领域，尤其涉及一种原水专用的水处理系统。
背景技术
我国南方城市气候常年温暖潮湿，适于红虫、细菌、藻类、有机物等繁殖，这对水质安全构成了严重的影响。在地表水体普遍受到污染的情况下，水源容易滋生红虫，进入供水系统，成为困扰国内供水界的一个难题。大多数红虫是水中致病生物的中间宿主，从而成为传播疾病的一个重要媒介，给人们的用水安全带来了很大的威胁。面对日益严重的水环境污染，应运而生的是各种水处理的技术。
传统方法采用氯化工艺来进行水处理，但是存在以下缺点：一是氯化工艺增加了出水中的消毒副产物，如三卤甲烷、卤代乙酸等致癌、致突变物质的含量，对饮用水安全造成了影响;二是该工艺不能100%杀灭红虫，有效率不高。三是该工艺不能同时地对红虫、细菌、藻类、有机物等进行有效处理。
近年来，出现了采用超声波清洗设备进行水处理，其利用到超声波探头插入到水体中，以产生超声波杀死有害物。然而，超声波清洗设备一般以单频方式工作，单频工作会在清洗槽内形成驻波场，出现清洗盲区。而且以单一的固定频率工作的超声波清洗设备只能针对特定污染源、特定的污染物进行处理，无法进行全面有效的水处理。因此，这种超声波设备无法有效同时杀灭红虫、细菌、藻类和有机物。在红虫、细菌、藻类、有机物等污染物中，只能择其一进行处理，这无疑为人们的用水安全落下了很大的安全隐患。
实用新型内容
本实用新型所要解决的技术问题在于，提供一种利用超声波频段变频直流脉冲电磁场进行流体处理的原水专用的水处理系统，所述原水专用的水处理系统同时具有杀虫杀菌、灭藻去污、除垢、防垢和抗氧化的作用，能对红虫、细菌、藻类、有机物进行高效处理。

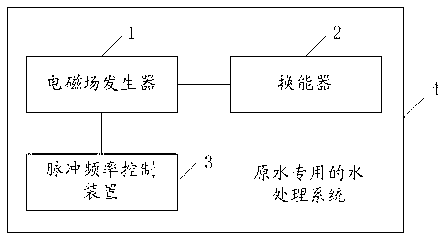

为了解决上述技术问题，本实用新型提供了一种原水专用的水处理系统，包括：用于产生变频直流脉冲电磁场的电磁场发生器，以及与所述电磁场发生器分别相连的换能器和脉冲频率控制装置;
所述换能器包括水管以及缠绕于所述水管之上的至少两组绕组线圈;
所述脉冲频率控制装置的频率控制范围为12~20 KHz。
所述电磁场发生器产生的变频直流脉冲电磁场通过所述换能器的绕组线圈传导至水管的管壁与管中的流体，并通过脉冲频率控制装置将产生的变频直流脉冲电磁场的频率控制在12~20 KHz，实行对流体中的红虫、细菌、藻类、有机物等的高效处理。
作为上述方案的改进，所述脉冲频率控制装置包括驱动器和与所述驱动器连接的信号发生器;
所述信号发生器包括可编程的微处理器。
作为上述方案的改进，所述电磁场发生器包括：
用于产生脉冲信号源的脉冲发生器;
用于将所述脉冲发生器产生脉冲信号源进行信号放大的功放板。
作为上述方案的改进，所述电磁场发生器还包括：
用于显示所述脉冲发生器和功放板工作状态的工作显示板;
用于向所述脉冲发生器和功放板提供电源的电源单元;
用于控制所述脉冲发生器和功放板的电源的开启与关闭的开关单元。
作为上述方案的改进，所述换能器包括水管以及缠绕于所述水管之上的两组绕组线圈。
作为上述方案的改进，所述水管为金属管。
作为上述方案的改进，所述两组绕组线圈缠绕方向相同，且具有相同的绕组线。
作为上述方案的改进，所述两组绕组线圈之间的间隔与所述每组绕组线圈的宽度相同。
作为上述方案的改进，所述绕组线圈为多股铜线。
作为上述方案的改进，所述绕组线圈由10~35圈的铜线缠绕而成。
实施本实用新型，具有如下有益效果：
本实用新型包括电磁场发生器、换能器和脉冲频率控制装置，其利用电磁场发生器产生的超声波频段变频直流脉冲电磁场通过所述换能器的绕组线圈传导至水管的管壁与管中的流体，在无需接触流体的情况下即可实现杀虫杀菌、灭藻去污、除垢、防垢和抗氧化。
本实用新型还通过脉冲频率控制装置实行微电脑控制，实现扫频变频、电流和电压的精确控制，从而对红虫、细菌、藻类、有机物等具有高效的处理能力。其中，本实用新型对红虫的去除率达99%、对藻类的去除率达90%、对细菌的去除率达70%。
本实用新型结构简单，操作方便，可持续高效地杀虫杀菌、灭藻去污、除垢、防垢和抗氧化，使用寿命长，可减少化学药剂，降低二次污染、绿色环保。
