申请日2012.08.01
公开(公告)日2013.03.20
IPC分类号C02F9/02
摘要
本实用新型公开了一种智能高回收水处理设备是由粗过滤单元、精密过滤单元和智能控制单元构成，粗过滤单元的保安过滤器与精密过滤单元阻垢剂投加设备相连接通置于一个箱体内，外连一个总的智能控制单元;所述，粗过滤单元是指原水箱出口依次连接增压泵石英砂过滤器、活性炭过滤器、保安过滤器;所述精密过滤单元是指阻垢剂投加设备一端依次连接精密过滤器、高压泵I、一级反渗透主机、中间水箱、高压泵II、二级反渗透设备。本实用新型整个处理过程没有水浪费，大大提高了水的回收率，利用率，节省了成本。
权利要求书
1.一种智能高回收水处理设备，其特征在于，是由粗过滤单元、精密过滤单元和智能控制单元构成，粗过滤单元的保安过滤器与精密过滤单元阻垢剂投加设备相连接通置于一个箱体内，外连一个总的智能控制单元。
2.根据权利要求1所述的一种智能高回收水处理设备，其特征在于粗过滤单元是指原水箱出口依次连接增压泵石英砂过滤器、活性炭过滤器、保安过滤器。
3.根据权利要求1所述的一种智能高回收水处理设备，其特征在于，精密过滤单元是指阻垢剂投加设备一端依次连接精密过滤器、高压泵I、一级反渗透主机、中间水箱、高压泵II、二级反渗透设备。
说明书
一种智能高回收水处理设备
技术领域
本实用新型涉及一种根据反渗透原理进行水处理的设备，属于水质净化设备领域，具体地说是一种智能高回收水处理设备。
背景技术
反渗透设备比如被用作从盐水或脏水(在下面被概括称作“给水”)中获取饮用水。为此，给水通过高压泵加以相对较高的压力，比如80bar或更高，且被送入膜片单元的入口，在膜片单元中设置可半渗透的膜片，其留住给水的赃物或盐且仅允许清洁过的水(被称为渗透物)穿过。残留的给水中的盐或浓度上升。具有较高浓度(还被称作浓缩物)的给水通过浓缩物出口从膜片单元中被排除。这种浓缩物仍然具有相对较高的压力，比如60-70bar，从而人们希望再次获取在浓缩物中含有的能量含有物。
现有反渗透净水处理装置分为预处理、反渗透主机两个主要的处理单元，各个处理单元布置分散，管道连接繁琐，操作使用不方便。目前，有些反渗透净水处理装置虽然将各机构都集成到一起，但往往把预处理和反渗透主机做成两套独立处理单元，分别由各自的控制单元控制其处理过程，这样就存在设备布局比较分散的缺点;同时由于各处理单元间管道连接繁琐，则其安装结构仍比较复杂，而且设备占地面积也比较大;两外，各处理单元外部无遮挡装置，暴露在车间或厂房里，空气中的灰尘容易散落在各独立单元上，使其零部件间藏污纳垢，而很难清洁。
实用新型内容
本实用新型的目的在于提供一种结构紧凑，占用面积小，能够实现全自动化智能控制的智能高回收水处理设备。
为解决上述技术问题，本实用新型采用以下技术方案予以实现：一种智能高回收水处理设备是由粗过滤单元、精密过滤单元和智能控制单元构成，粗过滤单元的保安过滤器与精密过滤单元阻垢剂投加设备相连接通置于一个箱体 内，外连一个总的智能控制单元。

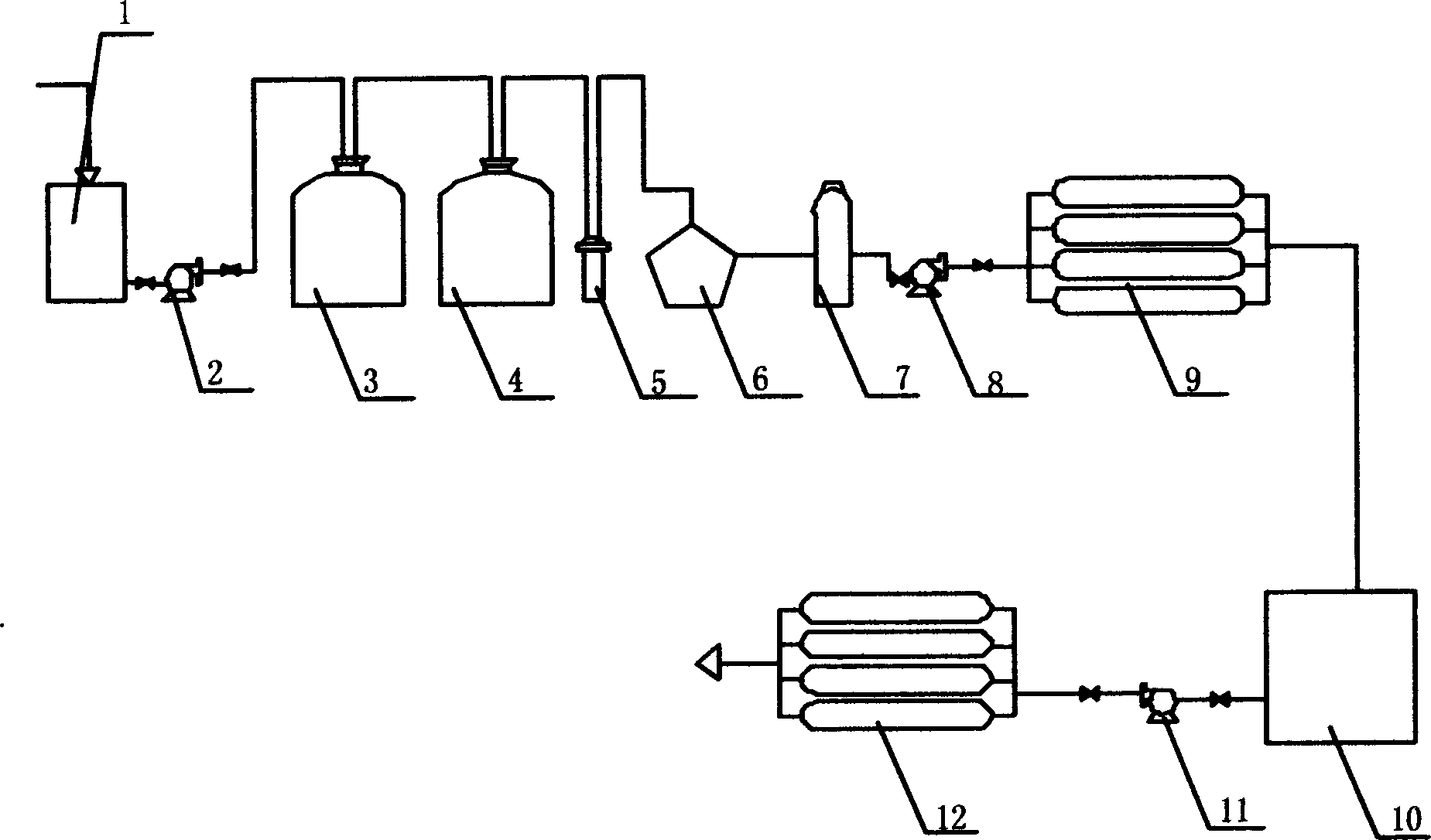

所述，粗过滤单元是指原水箱出口依次连接增压泵石英砂过滤器、活性炭过滤器、保安过滤器;
所述精密过滤单元是指阻垢剂投加设备一端依次连接精密过滤器、高压泵I、一级反渗透主机、中间水箱、高压泵II、二级反渗透设备;
所述智能控制单元为PLC控制系统。
所述的箱体上设置进水口、排污管口、控制面板、配电箱和观察口。
本实用新型的有益效果是：
将粗过滤单元和精密过滤单元安装在箱体的内部，操作人员只接触前面板的操作元件而不接触其内部单元，从而使设备运行更加安全可靠，更加智能化;置于一个箱体内，结构紧凑、占地面积小、适用范围广、处理效果好、出水水质稳定，动能消耗省;同时一级反渗透后的浓水进入中间箱在进行二次反渗透处理，整个处理过程没有水浪费，大大提高了水的回收率，利用率，节省了成本。
