申请日2012.08.01
公开(公告)日2013.03.20
IPC分类号C02F1/48
摘要
本实用新型公开了一种饮用水专用的水处理系统，包括：用于产生变频直流脉冲电磁场的电磁场发生器，与所述电磁场发生器分别相连的换能器、脉冲频率控制装置和脉冲强度控制装置，以及与所述换能器相连的温度控制装置;所述换能器包括水管以及缠绕于所述水管之上的至少两组绕组线圈;所述脉冲频率控制装置的频率控制范围为11~17KHz。采用本实用新型，所述饮用水专用的水处理系统利用超声波频段变频直流脉冲电磁场进行流体处理，能有效除去饮用水中绝大部分的微生物并抑制微生物生长，杀虫杀菌，效率高，功耗低、低碳环保。
权利要求书

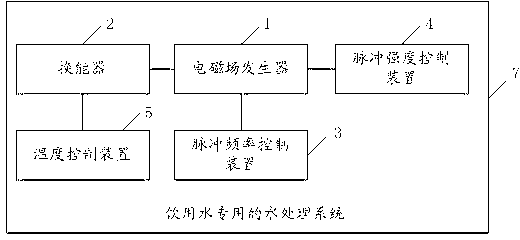

1.一种饮用水专用的水处理系统，其特征在于，包括：用于产生变频直流脉冲电磁场的电磁场发生器，与所述电磁场发生器分别相连的换能器、脉冲频率控制装置和脉冲强度控制装置，以及与所述换能器相连的温度控制装置;
所述换能器包括水管以及缠绕于所述水管之上的至少两组绕组线圈;
所述脉冲频率控制装置的频率控制范围为11~17 KHz。
2.如权利要求1所述的饮用水专用的水处理系统，其特征在于，所述电磁场发生器包括：
用于产生脉冲信号源的脉冲发生器;
用于将所述脉冲发生器产生脉冲信号源进行信号放大的功放板;
用于显示所述脉冲发生器和功放板工作状态的工作显示板;
用于向所述脉冲发生器和功放板提供电源的电源单元;
用于控制所述脉冲发生器和功放板电源的开启与关闭的开关单元。
3.如权利要求1所述的饮用水专用的水处理系统，其特征在于，所述换能器包括水管以及缠绕于所述水管之上的两组绕组线圈。
4.如权利要求3所述的饮用水专用的水处理系统，其特征在于，所述水管为金属管。
5.如权利要求1所述的饮用水专用的水处理系统，其特征在于，所述脉冲频率控制装置包括驱动器和与所述驱动器连接的信号发生器;
所述信号发生器包括可编程的微处理器。
6.如权利要求1所述的饮用水专用的水处理系统，其特征在于，所述脉冲强度控制装置包括：
用于将所述电磁场发生器产生的脉冲信号强度控制在0.5~10V的电压调节装置;
用于检测所述电磁场发生器产生的脉冲信号强度大小的电压传感器。
7.如权利要求1所述的饮用水专用的水处理系统，其特征在于，所述温度控制装置包括：
用于将被处理水的温度控制在25~35℃的温度调节装置;
用于检测所述被处理水的温度大小的温度传感器。
8.如权利要求1所述的饮用水专用的水处理系统，其特征在于，所述饮用水专用的水处理系统还包括：
用于测定被处理水的水质指标的水质计。
9.如权利要求8所述的饮用水专用的水处理系统，其特征在于，所述水质计为荧光分析计或色度计。
10.如权利要求8所述的饮用水专用的水处理系统，其特征在于，所述水质计设在所述被处理水的出口处。
说明书
一种饮用水专用的水处理系统
技术领域
本实用新型涉及水处理领域，尤其涉及一种饮用水专用的水处理系统。
背景技术
当前，随着地球环境的改变，人类生活、生产不断对环境造成污染，使得生活饮用水的处理变得更加重要和迫切，它给人类的生存敲响了警钟。生活饮用水直接为人类的饮食、清洁、洗漱所利用，它直接接触人体，被人体直接或间接吸收。因此，如何获取健康安全的水源，成为人类关注和重视的问题。
据世界卫生组织统计，全球每天约有2500人死于与饮水相关的疾病，其污染仍以生物学原因为主。发达国家每年由于生物性水污染而染病的群众高达10万人数，发展中国家更为严重，每年仅死于生物性污染的饮水所致腹泻病的儿童高达600万人。
生物性水污染一般是由于饮用水池贮水的时间过长，导致大量的微生物滋生，从而威胁人们的生活饮用水安全。传统方法采用氯化工艺来进行水处理，但是存在以下缺点：一是氯化工艺增加了出水中的消毒副产物，如三卤甲烷、卤代乙酸等致癌、致突变物质的含量，对饮用水安全造成了影响;二是该工艺不能100%杀灭微生物，有效率不高。
近年来，出现了采用超声波清洗设备进行水处理。然而，超声波清洗设备一般以单频方式工作，单频工作会在清洗槽内形成驻波场，出现清洗盲区，无法进行全面有效的水处理，这无疑为人们的生活饮用水安全落下了很大的安全隐患。
实用新型内容
本实用新型所要解决的技术问题在于，提供一种利用超声波频段变频直流脉冲电磁场进行流体处理的饮用水专用的水处理系统，所述水处理系统能有效除去饮用水中绝大部分的微生物并抑制微生物生长，杀虫杀菌，效率高，功耗低、低碳环保。
为了解决上述技术问题，本实用新型提供了一种饮用水专用的水处理系统，包括：用于产生变频直流脉冲电磁场的电磁场发生器，与所述电磁场发生器分别相连的换能器、脉冲频率控制装置和脉冲强度控制装置，以及与所述换能器相连的温度控制装置;
所述换能器包括水管以及缠绕于所述水管之上的至少两组绕组线圈;
所述脉冲频率控制装置的频率控制范围为11~17 KHz。
作为上述方案的改进，所述电磁场发生器包括：
用于产生脉冲信号源的脉冲发生器;
用于将所述脉冲发生器产生脉冲信号源进行信号放大的功放板;
用于显示所述脉冲发生器和功放板工作状态的工作显示板;
用于向所述脉冲发生器和功放板提供电源的电源单元;
用于控制所述脉冲发生器和功放板电源的开启与关闭的开关单元。
作为上述方案的改进，所述换能器包括水管以及缠绕于所述水管之上的两组绕组线圈。
作为上述方案的改进，所述水管为金属管。
作为上述方案的改进，所述脉冲频率控制装置包括驱动器和与所述驱动器连接的信号发生器;
所述信号发生器包括可编程的微处理器。
作为上述方案的改进，所述脉冲强度控制装置包括：
用于将所述电磁场发生器产生的脉冲信号强度控制在0.5~10V的电压调节装置;
用于检测所述电磁场发生器产生的脉冲信号强度大小的电压传感器。
作为上述方案的改进，所述温度控制装置包括：
用于将被处理水的温度控制在25~35℃的温度调节装置;
用于检测所述被处理水的温度大小的温度传感器。
作为上述方案的改进，所述饮用水专用的水处理系统还包括：
用于测定被处理水的水质指标的水质计。
作为上述方案的改进，所述水质计为荧光分析计或色度计。
作为上述方案的改进，所述水质计设在所述被处理水的出口处。
实施本实用新型，具有如下有益效果：
本实用新型包括电磁场发生器、换能器、脉冲频率控制装置、脉冲强度控制装置和温度控制装置，其利用电磁场发生器产生的超声波频段变频直流脉冲电磁场通过所述换能器的绕组线圈传导至水管的管壁与管中的流体，在无需接触流体的情况下即可实现除去微生物并抑制微生物生长，杀虫杀菌，效率高，功耗低、低碳环保。
本实用新型设有脉冲频率控制装置、脉冲强度控制装置和温度控制装置，实现扫频变频，以及对频率、电流、电压和温度的精确控制，从而对红虫、微生物具有高效的处理能力，其中，微生物的去除率高达70%、红虫的去除率达99%。
本实用新型结构简单，操作方便，可持续高效地进行水处理，使用寿命长，可减少化学药剂，降低二次污染、绿色环保。
