申请日2012.08.01
公开(公告)日2013.03.20
IPC分类号C02F1/48; C02F5/00
摘要
本实用新型公开了一种水处理发生器，包括：用于产生变频直流脉冲电磁场的电磁场发生器、水管、以及缠绕于所述水管之上的至少两组绕组线圈;所述绕组线圈与所述电磁场发生器相连，所述电磁场发生器与交流电源模块相连。采用本实用新型，所述水处理发生器利用变频直流脉冲电磁场进行流体处理，能广泛有效地杀菌灭藻、阻垢除垢和防锈除锈，高效率，功能全，适用性强，且免维护、易安装、低功耗、低碳环保。
权利要求书
1.一种水处理发生器，其特征在于，包括：用于产生变频直流脉冲电磁场的电磁场发生器、水管、以及缠绕于所述水管之上的至少两组绕组线圈;
所述绕组线圈与所述电磁场发生器相连，所述电磁场发生器与交流电源模块相连。
2.如权利要求1所述的水处理发生器，其特征在于，所述电磁场发生器设有直流输出脉冲端，所述绕组线圈的两端分别与所述直流输出脉冲端连接。
3.如权利要求1所述的水处理发生器，其特征在于，所述水管为金属管。
4.如权利要求1所述的水处理发生器，其特征在于，所述水管上缠绕有两组绕组线圈。
5.如权利要求4所述的水处理发生器，其特征在于，所述两组绕组线圈缠绕方向相同，且具有相同的绕组线。
6.如权利要求5所述的水处理发生器，其特征在于，所述两组绕组线圈之间的间隔与所述每组绕组线圈的宽度相同。
7.如权利要求6所述的水处理发生器，其特征在于，所述绕组线圈为多股铜线。
8.如权利要求7所述的水处理发生器，其特征在于，所述铜线的截面面积为1.0~2.5mm2。
9.如权利要求8所述的水处理发生器，其特征在于， 所述绕组线圈由10~35圈的铜线缠绕而成。
10.如权利要求1所述的水处理发生器，其特征在于，所述交流电源模块为220V交流电源。
说明书
一种水处理发生器
技术领域
本实用新型涉及水处理领域，尤其涉及一种水处理发生器。
背景技术
当前，环境问题越来越受到各国政府的重视，原因就在于环境的恶化不仅仅是感官上的问题，更重要的是它已经开始对经济的可持续发展形成了威胁，给人类的生存也敲响了警钟，其中水生态系统的恶化尤为突出。
相对于日益严重的环境污染、尤其是水环境污染，应运而生的是各种水处理的技术。超声波技术便是在此背景下发展起来的。利用超声波降解水中的化学污染物，是近几年主流的水处理技术，其在处理微污染水源、有机废水、污泥发酵与脱水、饮用水杀菌、消毒以及工业用水的阻垢、除垢，取得了较好的效果。
但是超声波水处理技术及现行的实施各有其优缺点及一定的适用范围，传统技术一般利用超声波探头插入水体中的装置，以产生超声波杀死细菌，然而超声波设备一般为固定频率，只能针对特定污染源、特定的污染物进行处理，无法进行全面有效的水处理，适用性不强，应用范围不够广泛，也很难做到在低功耗、免维护、易安装、高效率、时效长和功能全这六方面全面兼顾。
实用新型内容
本实用新型所要解决的技术问题在于，提供一种利用超声波频段变频直流脉冲电磁场进行流体处理的水处理发生器，所述水处理发生器能广泛有效地杀菌灭藻、阻垢除垢和防锈除锈，高效率，功能全，适用性强，且免维护、易安装、低功耗、低碳环保。

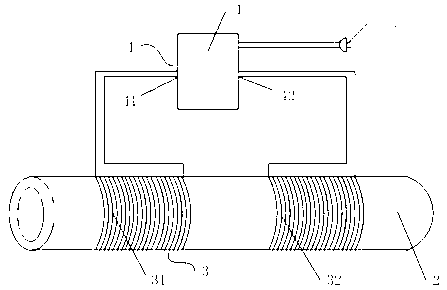

为了解决上述技术问题，本实用新型提供了一种水处理发生器，包括：用于产生变频直流脉冲电磁场的电磁场发生器、水管、以及缠绕于所述水管之上的至少两组绕组线圈;
所述绕组线圈与所述电磁场发生器相连，所述电磁场发生器与交流电源模块相连。
所述电磁场发生器产生的变频直流脉冲电磁场通过所述绕组线圈传导至所述水管的管壁与管中的流体。
作为上述方案的改进，所述电磁场发生器设有直流输出脉冲端，所述绕组线圈的两端分别与所述直流输出脉冲端连接。
作为上述方案的改进，所述水管为金属管。
作为上述方案的改进，所述水管上缠绕有两组绕组线圈。
作为上述方案的改进，所述两组绕组线圈缠绕方向相同，且具有相同的绕组线。
作为上述方案的改进，所述两组绕组线圈之间的间隔与所述每组绕组线圈的宽度相同。
作为上述方案的改进，所述绕组线圈为多股铜线。
作为上述方案的改进，所述铜线的截面面积为1.0~2.5mm2。
作为上述方案的改进，所述绕组线圈由10~35圈的铜线缠绕而成。
作为上述方案的改进，所述交流电源模块为220V交流电源。
实施本实用新型，具有如下有益效果：
本实用新型为利用超声波频段变频直流脉冲电磁场进行流体处理的水处理发生器，所述水处理发生器能广泛有效地杀菌灭藻、阻垢除垢和防锈除锈，高效率，功能全，适用性强，且免维护、易安装、低功耗、低碳环保，具体如下：
本实用新型利用变频直流脉冲电磁场进行流体处理，电磁场发生器产生的变频直流脉冲电磁场通过绕组线圈传导至水管的管壁与管中的流体，通过改变频率，本水处理发生器无需接触流体即可实现广泛有效地杀菌灭藻、防垢除垢和防锈除锈，高效率，功能全，适用性强。
本实用新型采用的水管为金属管。本实用新型通过金属管道为内芯和绕组线圈组成的电感元件，将低频电磁辐射的作用范围控制在需要处理的金属管道和管内流体，结合超声波频段电磁波变频技术，实现了在极低功率(如100瓦左右)下低碳环保的全功能长效流体处理，实现低功耗。
本实用新型还实现燃油预处理的节油功能，提高冷媒的热交换效率，延长设备及管道使用寿命，降低设备及管道的维护成本，提高生产系统运行效率，节约能源，绿色环保;且安装简易，实现了不影响生产的在线安装。
