申请日2011.12.28
公开(公告)日2012.08.29
IPC分类号G01N35/00
摘要
本实用新型公开污水生物处理技术验证评估移动平台，包括箱体、升降支撑腿、现场多点自动连续采样及分析测试系统、移动实验室系统、多方式能源供给系统、安全保障系统、信息显示系统、数据处理与储存系统、通讯系统和工作环境保障系统。本实用新型能够方便地进行移动以便适应任意验证评估现场，可以进行在线取样、水质分析及数据处理，从而对污水生物处理技术工艺全过程进行水质实时在线监测，以实现对污水生物处理技术进行现场验证评估，进而实现对整个污水生物处理工艺流程完整、客观的评价。
权利要求书

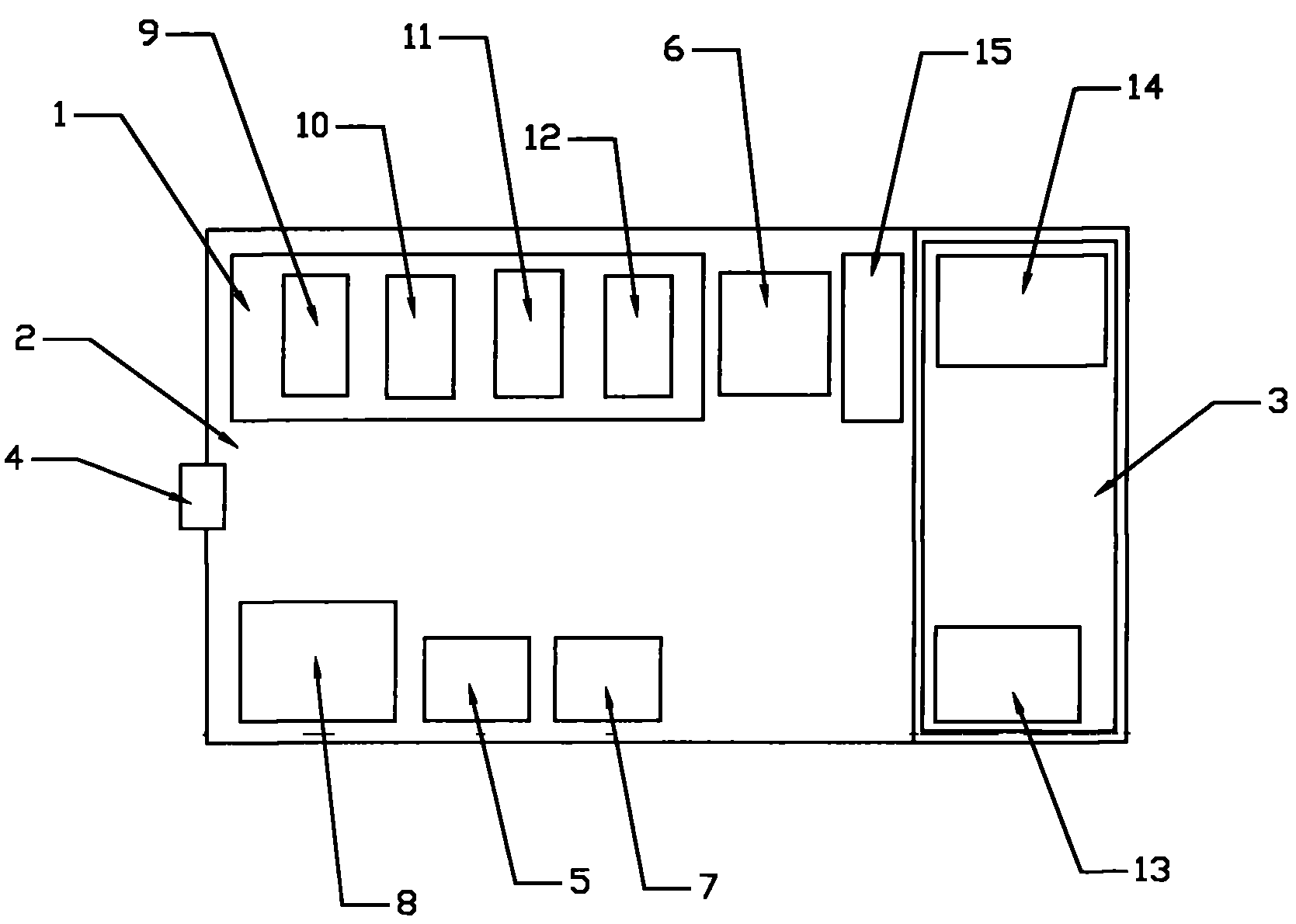

1.污水生物处理技术验证评估移动平台，其特征在于，包括箱体(16)、升降 支撑腿(17)、现场多点自动连续采样及分析测试系统(1)、移动实验室系 统(2)、多方式能源供给系统(3)、安全保障系统(4)、信息显示系统(5)、 数据处理与储存系统(6)、通讯系统(7)和工作环境保障系统(8)，所述 箱体(16)的四角分别安装有所述升降支撑腿(17)，所述现场多点自动连 续采样及分析测试系统(1)、所述移动实验室系统(2)、所述数据处理与 储存系统(6)、所述通讯系统(7)和所述工作环境保障系统(8)分别设 置在所述箱体(16)内;所述多方式能源供给系统(3)包括市电接入装置、 太阳能发电装置(14)和汽油发电机(13)，所述市电接入装置和所述汽油 发电机(13)分别设置在所述箱体(16)内部，所述太阳能发电装置(14) 设置在所述箱体(16)顶部;所述安全保障系统(4)包括电子密码锁、视 频监控装置、避雷接地装置和钢丝绳减震装置(15)，所述电子密码锁设置 在所述箱体(16)的内门(18)上，所述视频监控装置包括设置在所述箱 体(16)内部的监控显示器和安装在所述箱体(16)顶部四周的摄像头; 所述信息显示系统(5)包括安装在所述箱体(16)外侧壁上的LED屏和设 置在所述箱体(16)内部的工控机显示屏。
2.根据权利要求1所述的污水生物处理技术验证评估移动平台，其特征在于， 所述现场多点自动连续采样及分析测试系统(1)包括自动采样装置(9)， 预处理装置(10)、在线水质分析仪(11)和数据采集装置(12)，所述自 动采样装置(9)的水样输出通过输送管路与所述预处理装置(10)的水样 输入连接，所述预处理装置(10)的水样输出与所述在线水质分析仪(11) 的水样输入连接，所述在线水质分析仪(11)的数据输出与所述数据采集 装置(12)的数据输入连接，所述数据采集装置(12)的数据输出与所述 数据处理与储存系统(6)的数据输入连接。
3.根据权利要求1所述的污水生物处理技术验证评估移动平台，其特征在于， 所述移动实验室系统(2)包括气相色谱、红外测油仪、紫外分光光度计、 显微镜、纯水设备、冷藏设备、通风设备、洗涤设备和药品储存设备。
4.根据权利要求1所述的污水生物处理技术验证评估移动平台，其特征在于， 所述通讯系统(7)包括对讲装置和扩音装置。
5.根据权利要求1所述的污水生物处理技术验证评估移动平台，其特征在于， 所述工作环境保障系统(8)包括空调装置、照明装置、上下水装置、冷藏 装置和工作台。
6.根据权利要求1-5任一所述的污水生物处理技术验证评估移动平台，其特 征在于，所述箱体(16)为集装箱箱体，所述升降支撑腿(17)上安装有 升降操作把手(19)。
说明书
污水生物处理技术验证评估移动平台
技术领域
本实用新型涉及环保技术领域中的验证评估系统，特别涉及一种能够固 定在拖车上并转运至任意验证评估现场，可以实现在线取样、水质分析及数 据处理的污水生物处理技术验证评估移动平台。
背景技术
随着我国经济社会的快速发展，水污染问题日益加剧，对我国可持续发 展战略的实施带来了明显的负面影响，通过开发和引进创新技术是解决我国 目前水体环境污染问题的必由之路。
对于创新的环保技术评价，目前国内采用的方法大多是在政府部门的牵 头下以召开专家评审会的方式进行，专家评审是在有限的会议时间内根据专 家的学识和经验，在对技术开发方提供的数据进行审查、判断的基础上，对 技术的先进性、经济性、可靠性等进行综合的定性评价。由于缺乏共同的评 判标准和依据，评审专家的责任不明确以及评审专家主观性较强等原因，评 审结果在科学性、公正性、客观性方面存在一定的局限性，难以客观、定量 地反映技术的性能水平。而评审过程缺乏公正性和客观性会导致很多通过评 审的技术的创新性不强，技术水平自然也无法得到可靠保证。技术的研发从 本质上看是伴随着风险的不确定性活动，创新技术不经过科学的、客观的评 估就投入市场，推广后存在很大风险;在发现问题时往往已经给国家造成很 大损失，并且还会影响政府部门的信誉，在培育企业的市场信誉和竞争力方 面也会产生负面影响。另外，对于国外引进的水处理技术，不进行科学、公 正的评价，很可能造成盲目引进和大量资金的浪费。从另一方面来讲，技术 使用方在决策是否采用创新技术时，往往存在对创新技术缺乏了解并缺乏准 确、可靠的信息支持等问题，这一点很大程度上影响了创新技术的使用和市 场化、产业化的进程。验证评估的核心是通过测试数据及方法学评估被验证 生物处理技术的可靠性、实用性和先进性。在国内现有的污水生物处理技术 评估中，通常是专家根据技术持有方提供的运行数据报告和现场考察提出技 术评估结论。由于缺乏第三方的验证测试数据，技术评估结果的公正性和科 学性都存在一定的局限性。因此在我国目前急需建立以第三方验证为基础的 环境技术验证评估制度，开展针对创新技术的科学、定量化的验证评估，提 高环境技术评估的科学性、公正性、可靠性，提高技术的可信度，可以加速 创新技术的转让，进而推动创新技术的产业化进程。
由于工业污水水质复杂，水量水质变化大，工艺流程长，采用实验室验 证评估存在一定困难，因此更适合采用现场验证测试的方法对技术的先进性 进行评估。现场验证评估是在技术的真实使用状况下测试，测试数据更可靠; 被验证测试的装置大小不受限制;评估费用低;原水水质更容易确保，结果 更具公正性和可靠性。
截止目前，现有技术中还没有出现能够适应任意验证评估现场环境、能 够对工艺技术的全过程进行验证测试的设备。如果取样后送到实验室进行测 试，对于偏远地区或者交通不便地区，污水或废水的取样需要花费很多人力 和物力，且样品在运送过程中也会发生性质改变，这会使得测试结果的可靠 性降低。因而，国内外都迫切需要能够适应任意验证评估现场，能够实现对 工艺全过程实现在线取样、预处理、水质分析及数据处理的设备。
实用新型内容
针对现有技术中存在的不足，本实用新型的目的在于提供一种能够方便 地进行移动以便适应任意验证评估现场的污水生物处理技术验证评估移动平 台，可以进行在线取样、水质分析及数据处理，从而对污水生物处理技术工 艺全过程进行水质实时在线监测，以实现对污水生物处理技术进行现场验证 评估，进而实现对整个污水生物处理工艺流程完整、客观的评价。
为了实现工业废水的生物处理技术现场验证评估需求，以及满足突发事 故中的现场数据采集及环保执法检查的需要，开发了水污染防治技术现场验 证评估平台，通过在线设备的搭载不仅能够对对创新技术全工艺过程的验证 评估，还可以实现突然性污染事故的应急监测和评估，提高了测试的准确性 和科学性，降低了验证评估的费用，填补国内在环境技术验证评估领域的空 白。
本实用新型的技术方案是这样实现的：污水生物处理技术验证评估移动 平台，包括箱体、升降支撑腿、现场多点自动连续采样及分析测试系统、移 动实验室系统、多方式能源供给系统、安全保障系统、信息显示系统、数据 处理与储存系统、通讯系统和工作环境保障系统，所述箱体的四角分别安装 有所述升降支撑腿，所述现场多点自动连续采样及分析测试系统、所述移动 实验室系统、所述数据处理与储存系统、所述通讯系统和所述工作环境保障 系统分别设置在所述箱体内;所述多方式能源供给系统包括市电接入装置、 太阳能发电装置和汽油发电机，所述市电接入装置和所述汽油发电机分别设 置在所述箱体内部，所述太阳能发电装置设置在所述箱体顶部;所述安全保 障系统包括电子密码锁、视频监控装置、避雷接地装置和钢丝绳减震装置， 所述电子密码锁设置在所述箱体的内门上，所述视频监控装置包括设置在所 述箱体内部的监控显示器和安装在所述箱体顶部四周的摄像头，以实现防盗、 防雷和减震功能;所述信息显示系统包括安装在所述箱体外侧壁上的LED屏 和设置在所述箱体内部的工控机显示屏。所述市电接入装置和所述汽油发电 机互为备用电源系统，为箱体内的照明系统、冷藏设备、通风设备、洗涤设 备等提供电源。所述市电接入装置和所述太阳能发电装置互为备用电源系统， 为所述现场多点自动连续采样及分析测试系统和所述数据处理与储存系统提 供电源。
上述污水生物处理技术验证评估移动平台，所述现场多点自动连续采样 及分析测试系统包括自动采样装置，预处理装置、在线水质分析仪和数据采 集装置，所述自动采样装置的水样输出通过输送管路与所述预处理装置的水 样输入连接，所述预处理装置的水样输出与所述在线水质分析仪的水样输入 连接，所述在线水质分析仪的数据输出与所述数据采集装置的数据输入连接， 所述数据采集装置的数据输出与所述数据处理与储存系统的数据输入连接。 所述自动采样装置用于将多点测试水样依次泵送至所述预处理装置;由所述 预处理装置按照相应的方法对水样进行稀释和(或)过滤，然后将水样输送 至所述在线水质分析仪;所述水质分析仪按照国标方法得出水质数据，并将 数据传输至所述数据采集装置;所述数据采集装置用于采集所述在线水质分 析仪分析得出的数据，并且进行传输。
上述污水生物处理技术验证评估移动平台，所述移动实验室系统包括气 相色谱、红外测油仪、紫外分光光度计、显微镜、纯水设备、冷藏设备、通 风设备、洗涤设备和药品储存设备。所述移动实验室系统可对常规水质指标、 金属类和微量有毒有害物质进行分析，以及对水样进行物相观察。
上述污水生物处理技术验证评估移动平台，所述通讯系统包括对讲装置 和扩音装置。
上述污水生物处理技术验证评估移动平台，所述工作环境保障系统包括 空调装置、照明装置、上下水装置、冷藏装置和工作台。
上述污水生物处理技术验证评估移动平台，所述箱体为集装箱箱体，所 述升降支撑腿上安装有升降操作把手。
本实用新型的有益效果是：(1)本实用新型污水生物处理技术验证评估 移动平台具有如下在线分析测试功能：①可实现多点连续测试(最多4点); ②可实现NH3-N，COD，TN，TP等多种水质参数在线测试;③可实现对高浓度废 水测试(如氨氮测试浓度可达2000mg/L，COD达5000mg/L);④可对高油、 高SS废水进行在分析测试;⑤实时在线数据处理;⑥实现无人值守长时间自 动运行。(2)具有完备的能源供给系统：太阳能发电装置可以保证平台在突 发性污染事故中能源的迅速供应，体现绿色能源理念;市电接入装置保证平 台正常能源供应;汽油发电机保证系统非正常状态能源供应;三套能源保障 系统可保证在任何情况下平台整个系统的能源供应。(3)可实现针对含油、 高SS等不同种类工业废水的预处理系统，保障仪器分析精度，并防止分析仪 器管路堵塞。(4)能够对采集到的水质参数加以处理，得出污水生物处理技 术工艺的各项分析指标，如：不同取样点的同一水质参数对比，同一取样点 的不同水质参数显示，不同水质参数相对前一个工艺段的处理率，一段时期 内的污水处理达标率等，从而实现公正、客观的验证评估生物处理技术。
本实用新型的污水生物处理技术验证评估移动平台具有如下特点：实时 性——能够及时监测水质变化情况，水质参数数据具有很强的时效性;准确 性——验证评估所用监测水样直接取自污水生物处理技术工艺流程现场，然 后经在线水质分析仪按照国标方法得出的数据具有很高的准确性;系统性— —可以根据用户的要求实现对污水处理工艺中各个单元的水质指标进行全面 测试，可以实时监测生物处理技术工艺流程不同工段的水质参数，跟踪、监 测工艺流程中各单元的水质变化，从而实现全工艺过程的系统测试。本实用 新型的污水生物处理技术验证评估移动平台以测试结果为依据，再根据验证 评估要求设定数据处理模型，得出污水生物处理技术工艺不同流程段各水质 指标的处理率、出水的达标率，进而对污水生物处理技术进行客观、公正的 评估。
本实用新型污水生物处理技术验证评估移动平台具备对创新技术全工艺 过程的验证评估、突然性污染事故的应急监测和评估及促进创新技术产业化 孵化的功能，强化我国环境技术验证评估的基础能力建设，填补国内在环境 技术验证评估领域的空白。
