申请日2011.11.18
公开(公告)日2014.04.09
IPC分类号E03F1/00; C02F1/44; C02F9/02
摘要
本发明公开了一种污水浓缩装置，包括污水预处理装置、污水排放装置和污水浓缩排放装置。本发明所述污水预处理装置含有特殊的滤料层;本发明所述污水排放装置包括一个压力阀门，水量小时自动打开排污水，水量大时自动关闭;所述污水浓缩排放装置含有膜，集水槽，清水排水管和浓缩后污水排水管。本发明污水量较大时可以浓缩污水，使进入污水厂的水量较少，减轻处理的污水负荷，同时减轻管网压力。经浓缩过滤后的清水排入下游河道。
权利要求书

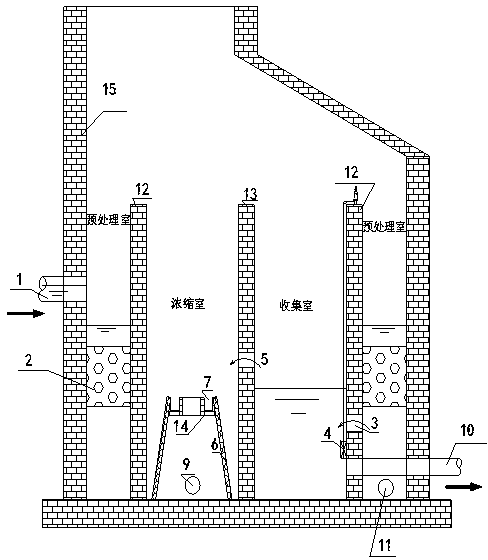

1.一种污水浓缩排放装置，其特征在于：包括进水管(1)、溢流口A(3)、压力阀门(4)、溢流口B(5)、膜(6)、集水槽(7)、浓污水排水管(8)、清水排水管(9)、晴天污水排水管(10)、内墙(12)、间墙(13)、膜安装墙体(14)、外墙(15);所述外墙(15)和内墙(12)为环形，外墙(15)中上部有两个进水管(1)，内外墙呈同心圆，两圆环之间是预处理室，所述预处理室里面设有滤料(2)，滤料(2)设在预处理室的上部，两个进水管(1)的下部;所述内墙(12)里面的间墙(13)将内墙分为两个面积相等的部分，为收集室和浓缩室;所述收集室的内墙(12)上有三个溢流口A(3)和一个晴天污水排水管(10);收集室与浓缩室之间的墙上方有三个溢流口B(5);所述浓缩室里面有两面相对着的膜安装墙体(14)和两个相对着的膜(6)，膜(6)安装时固定在膜安装墙体(14)上，所述膜(6)安装在两个膜安装墙体(14)上，两面墙上的膜(6)相间布置组成四棱锥台状结构，膜(6)倾斜角度50°-60°设置;清水排水管(9)安装在膜安装墙体(14)上穿过内墙和外墙将污水排出，在膜(6)的上方建有集水槽(7)，集水槽(7)内设有浓污水排水管(8)，浓污水排水管(8)直接穿过内墙(12)和外墙(15)。
2.根据权利要求1所述污水浓缩排放装置，其特征在于：在所述滤料(2)下方，接近池底的外墙(15)上设一个放空管A(11)，将污水浓缩排放装置底部污水排走;在接近滤料(2)上方的外墙(15)上设一个放空管B(16)，将滤料(2)上方的污水排出污水浓缩装置。
3.根据权利要求2所述污水浓缩排放装置，其特征在于：所述滤料(2)为粉煤灰或凹土，呈环形布置。
4.根据权利要求1或2所述污水浓缩排放装置，其特征在于：所述溢流口A(3)在滤料(2)下方，晴天污水排水管(10)在内墙(12)的底部，在溢流口A(3)的下方，排水管上有压力阀门(4)。
说明书
一种污水浓缩排放装置
技术领域
本发明涉及一种污水浓缩排放装置，特别涉及雨天污水量较大时，将其浓缩收集排放及再利用装置。
背景技术
中小城镇现有的系统大多采用直泄式的合流制,大部分污水未经处理直接排入水体,造成自然水体的污染,也使得城市的环境日益恶化。选择截流式合流制排水系统及可利用城镇现有的管渠,又能对污水进行有效的处理。对中小城镇来说是又经济又合理的。截流式合流制排水系统是沿水体平行敷设截流干管,以汇集各支管、干管的污水,在截流干管的适当位置上设置若干个截流井。截流式合流制排水系统的工作情况:晴天时,设计时可考虑截流干管把全部的生活污水及工业废水送往污水处理厂进行处理;雨天时,当降水的径流量很大,污水流量超过截流干管的输水能力,其超出的水量由截流井直接排入水体,其余输送到污水处理厂。
目前有关截污装置很多，例如：专利号为CN200720109960.7的下开启溢流式截污井。但这些发明有以下不足之处：1)缺乏前期污水预处理功能;2)适用范围受地域限制;3)装置复杂，成本较高。
发明内容
本发明的目的在于提供一种污水浓缩排放装置，以克服现有技术中存在的不足，使污水量较大时污水得到浓缩，从而减轻污水厂负担，浓缩后的清水可以排入下游河道。
为实现上述发明目的，本发明所采用的技术方案如下：
本发明包括进水管，滤料，溢流口，压力阀门，膜，集水槽，浓污水排水管，清水排水管，晴天污水排水管，放空管，内墙，间墙，膜安装墙体，外墙。外墙和内墙为环形，外墙中上部有两个进水口，内外墙呈同心圆;内外墙之间是预处理室，预处理室里面设有滤料和放空管，滤料层设在预处理室的上部，进水管的下部，放空管在外墙底部和滤料层上方各设一个;在内墙里面设有间墙，间墙将内墙里面分为两个面积相等的部分，分别为收集室和浓缩室，在收集室附近的内墙上有二个溢流口和一个晴天污水排水管，溢流口在滤料层下方，晴天污水排水管在在溢流口下方的内墙底部，晴天污水排水管穿过外墙通向雨天污水浓缩排放装置外侧，晴天污水排水管上有压力阀门;收集室与浓缩室之间的间墙上方有三个溢流口，此溢流口的具体位置根据当地水文资料来确定，浓缩室里面设有浓缩膜结构，浓缩膜结构包括两个膜、两个膜安装墙体、清水排水管和浓污水排水管，两个膜相对安装，两个膜安装墙体相对安装，呈四棱锥台状结构，在四棱锥台顶部设有矩形截面环状的集水渠，清水排水管安装在膜安装墙体得下面，集水渠内设有浓污水排水管，浓污水排水管直接穿过膜安装墙体、内墙和外墙通向污水浓缩排放装置外侧，集水区是方形的环形结构，在膜的顶端膜安装墙体的上侧，在膜安装墙体和膜内侧形成环形结构。
所述的滤料为粉煤灰或凹土，呈环形布置，可以解决四周进水问题，还可以除去雨水中夹杂的树叶等较大杂质，同时能吸附氮磷等污染物质。
所述的浓缩膜安装在两面墙上，两面墙上的膜相间布置组成四棱锥台状结构，膜安放时的倾斜角度50°-60°，膜安装时固定在膜安装墙体上，清水排水管安装在膜安装墙体上，穿过内墙和外墙将污水排入下游河道，具有浓缩污水的作用。
