申请日2011.12.28
公开(公告)日2012.08.29
IPC分类号G01N1/38; G01N1/14
摘要
本实用新型公开一种废水在线监测多点采样系统，多点采样装置的废水出口与第一水量控制器的废水入口流体导通，第一水量控制器的废水出口与集水箱的废水入口流体导通，搅拌器安装在集水箱上，清水箱的清水出口与第二水量控制器的清水入口流体导通，第二水量控制器的清水出口与集水箱的清水入口流体导通，集水箱的待测水样出口与预处理及在线分析装置的待测水样入口流体导通，PLC控制装置的控制信号输出分别与多点采样装置、第一水量控制器、搅拌器、第二水量控制器和预处理及在线分析装置的控制信号输入连接。本实用新型能准确、多点实时采集到被监测废水样品，且便于维护和长期使用。
权利要求书

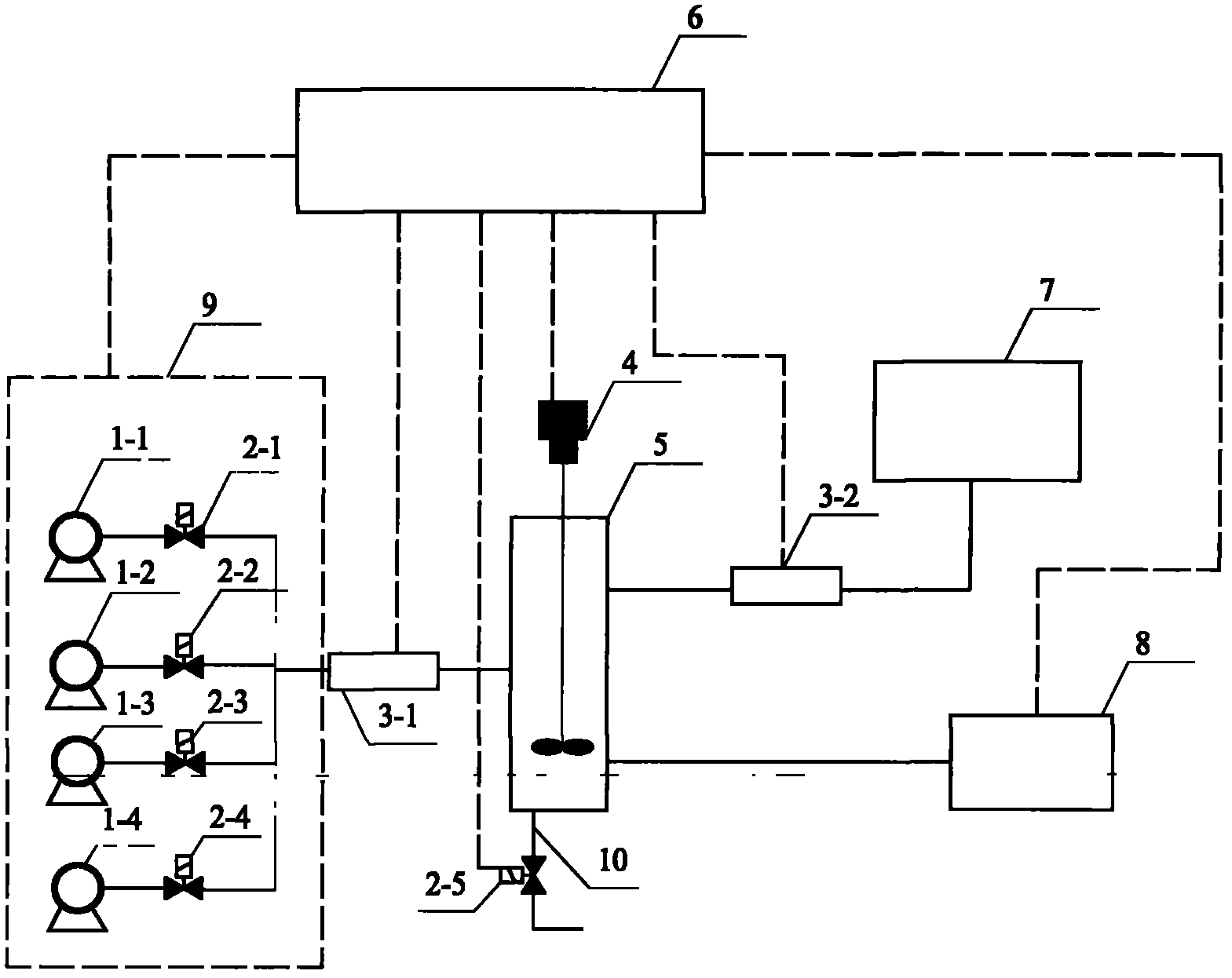

1.一种废水在线监测多点采样系统，其特征在于，包括多点采样装置(9)、 第一水量控制器(3-1)、集水箱(5)、搅拌器(4)、第二水量控制器(3-2)、 清水箱(7)、预处理及在线分析装置(8)和PLC控制装置(6)，所述多点 采样装置(9)的废水出口与所述第一水量控制器(3-1)的废水入口流体 导通，所述第一水量控制器(3-1)的废水出口与所述集水箱(5)的废水 入口流体导通，所述搅拌器(4)安装在所述集水箱(5)上，所述清水箱 (7)的清水出口与所述第二水量控制器(3-2)的清水入口流体导通，所 述第二水量控制器(3-2)的清水出口与所述集水箱(5)的清水入口流体 导通，所述集水箱(5)的待测水样出口与所述预处理及在线分析装置(8) 的待测水样入口流体导通，所述PLC控制装置(6)的控制信号输出分别与 所述多点采样装置(9)、所述第一水量控制器(3-1)、所述搅拌器(4)、 所述第二水量控制器(3-2)和所述预处理及在线分析装置(8)的控制信 号输入连接。
2.根据权利要求1所述的废水在线监测多点采样系统，其特征在于，所述集 水箱(5)的底部设置有排空管(10)，所述排空管(10)上安装有第五电 动阀(2-5)，所述PLC控制装置(6)的控制信号输出与所述第五电动阀(2-5) 的控制信号输入连接。
3.根据权利要求2所述的废水在线监测多点采样系统，其特征在于，所述多 点采样装置(9)包括两个或两个以上的采样支管，每个所述采样支管的其 中一端均与所述第一水量控制器(3-1)的废水入口流体导通，另一端分别 与不同的潜水泵的废水输出口流体导通，在所述第一水量控制器(3-1)与 所述潜水泵之间的每个所述采样支管上均设置有电动阀门。
说明书
一种废水在线监测多点采样系统
技术领域
本实用新型涉及废水监测技术领域，特别涉及一种废水在线监测多点采 样系统。
背景技术
我国环境污染日趋严重，急需大量高效实用的污水处理技术来提高污水 的处理效果，改善水质环境。目前我国正在开展环境技术验证评估试点研究， 其核心是为实际检验创新技术的使用效果而开展实际验证测试。实证测试可 分实验室验证测试和现场验证测试，其中现场验证测试可通过人工取样分析 监测，也可通过在线监测系统来取样分析水质。由于现场实际测试的工艺技 术流程复杂，取样点多，不仅对原水口和出水口进行取样，同时还需对工艺 中间环节进行取样。目前针对废水监测的取样系统，往往都是单点取样，无 法通过一个采样系统来实现对不同采样点进行连续采样，需配置多个采样系 统或不断的移动采样系统才能完成对多个采样点的采样工作，这不仅使得劳 动强度增大，费用增高，同时还可能造成水质失真。此外，目前取样系统有 的过于复杂，不便于操作，有的无法进行实时采集水样。
此外，由于实际验证测试的污水处理技术往往面对的是高浓度污水，在 取样对其进行分析时，许多水质指标经常远远超出现有分析仪器的量程范围。 目前现有的采样系统还很少见能在线对废水进行稀释的，一般是在废水取样 完成后通过人工对其进行稀释至仪器分析测试量程范围。
实用新型内容
针对现有技术中存在的不足，本实用新型的目的在于提供提供一种能准 确、多点实时采集到被监测废水样品，且便于维护和长期使用的废水在线监 测多点采样系统。
本实用新型的技术方案是这样实现的：一种废水在线监测多点采样系统， 包括多点采样装置、第一水量控制器、集水箱、搅拌器、第二水量控制器、 清水箱、预处理及在线分析装置和PLC控制装置，所述多点采样装置的废水 出口与所述第一水量控制器的废水入口流体导通，所述第一水量控制器的废 水出口与所述集水箱的废水入口流体导通，所述搅拌器安装在所述集水箱上， 所述清水箱的清水出口与所述第二水量控制器的清水入口流体导通，所述第 二水量控制器的清水出口与所述集水箱的清水入口流体导通，所述集水箱的 待测水样出口与所述预处理及在线分析装置的待测水样入口流体导通，所述 PLC控制装置的控制信号输出分别与所述多点采样装置、所述第一水量控制 器、所述搅拌器、所述第二水量控制器和所述预处理及在线分析装置的控制 信号输入连接。
上述废水在线监测多点采样系统，所述集水箱的底部设置有排空管，所 述排空管上安装有第五电动阀，所述PLC控制装置的控制信号输出与所述第 五电动阀的控制信号输入连接。
上述废水在线监测多点采样系统，所述多点采样装置包括两个或两个以 上的采样支管，每个所述采样支管的其中一端均与所述第一水量控制器的废 水入口流体导通，另一端分别与不同的潜水泵的废水输出口流体导通，在所 述第一水量控制器与所述潜水泵之间的每个所述采样支管上均设置有电动阀 门。
本实用新型的工作流程是：首先将多个潜水泵分别置于不同采样点，根据废 水污染物浓度和预处理及在线分析装置的量程范围，设置废水稀释倍率，同 时根据需要设置其他取样程序，然后开启一个采样点的潜水泵和电动阀门， 其他潜水泵泵及电动阀门保持关闭状态，通过第一水量控制器调节废水进水 量和第二水量控制器调节清水进水量来实现废水稀释至预处理及在线分析装 置的量程范围内，开启搅拌器搅拌一定时间以保证废水和清水混合均匀，最 后将混合均匀的废水输至预处理及在线分析装置，进行预处理和分析，集水 箱中多余的废水通过排空管排放。所述预处理及在线分析装置为本领域技术 人员的公知技术，在此无需详细描述。
本实用新型的有益效果是：在于可同时对多个采样点布置潜水泵进行连 续采样，操作简单方便，可用于对各种不同浓度和性质的废水及江河、湖、 海等水体的采样，同时该系统还可在线对高浓度废水进行在线稀释，大为提 高了水质监测范围。
