申请日2011.12.22
公开(公告)日2012.09.05
IPC分类号C02F1/20
摘要
本实用新型公开了一种水处理用塔体的防回流结构，包括塔体、设置在塔体顶部的进液口和设置在塔体底部的出液口、设置在塔体底部的进气口和设置在塔体顶部的出气口、设置在塔体底部封闭出液口的水封，所述进气口通过进气管路连接鼓风机的出风口，所述进气管路设置有防止塔体内水通过进气管路逆行到鼓风机的防回流结构。本实用新型的进气管路设置有防止塔体内水通过进气管路逆行到鼓风机的防回流结构，因而使得在塔体底部的水回流至塔内时，不会进入供气设备而导致电机烧坏，延长了设备的使用寿命，使得运行安全可靠，效率高。
权利要求书

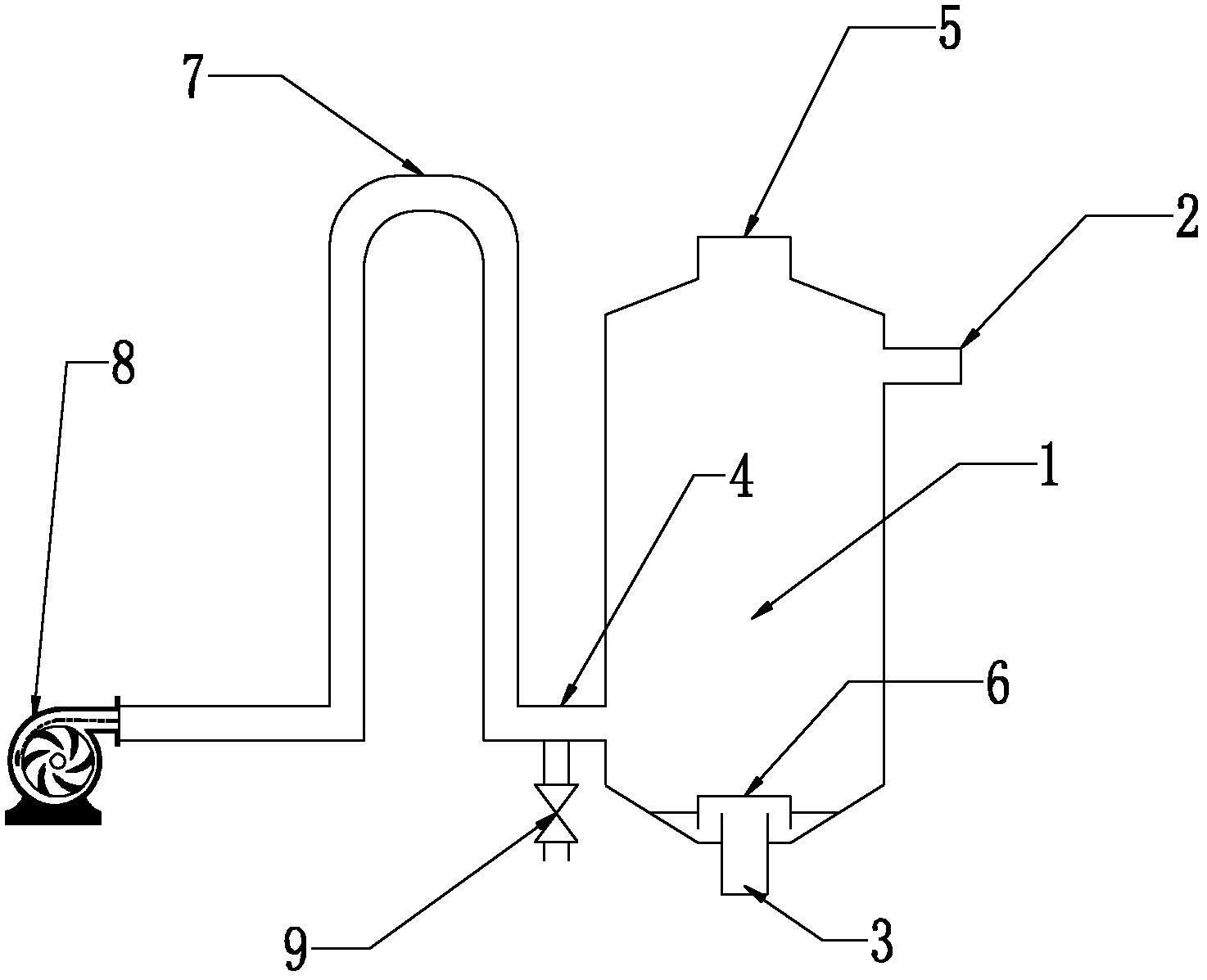

1.一种水处理用塔体的防回流结构，包括塔体(1)、设置在塔体顶部的进液口 (2)和设置在塔体底部的出液口(3)、设置在塔体底部的进气口(4)和设置 在塔体顶部的出气口(5)、设置在塔体底部封闭出液口的水封(6)，所述进气 口通过进气管路(7)连接鼓风机(8)的出风口，其特征在于：所述进气管路 设置有防止塔体内水通过进气管路逆行到鼓风机的防回流结构。
2.根据权利要求1所述的一种水处理用塔体的防回流结构，其特征在于：所述 防回流结构是将进气管路设计为呈倒置的U型管，所述倒置的U型管的开口部 一端连接进气口(4)，另一端与鼓风机(8)的出风口相连接。
3.根据权利要求2所述的一种水处理用塔体的防回流结构，其特征在于：所述 倒置的U型管进气管路的顶端高于塔体顶部。
4.根据权利要求3所述的一种水处理用塔体的防回流结构，其特征在于：所述 倒置的U型管进气管路与进气口相连接侧的下方设置有排水阀(9)，所述排水 阀为一低压控制的压力阀。
5.根据权利要求1所述的一种水处理用塔体的防回流结构，其特征在于：所述 防回流结构为进气管路上设置的单向阀。
6.根据权利要求1所述的一种水处理用塔体的防回流结构，其特征在于：所述 塔体为吹脱塔或曝气塔塔体。
说明书
一种水处理用塔体的防回流结构
技术领域
本实用新型涉及一种水处理设备，特别是一种新型安全高效吹脱(曝气) 塔。
背景技术
在水处理系统中，吹脱塔主要用于除去水中的CO2或氨氮气体，气体从塔 体底部由鼓风机送入，含有CO2或氨氮气体的水从塔体的上部进入，经配水设 备淋下，气体在塔内填料表面与水充分接触后，连同逸出的CO2或氨氮气体一 起从吹脱塔的顶部排出，水在填料表面与空气充分接触逸出CO2或氨氮气体后 从下部排入贮水箱，从而达到CO2或氨氮气体的解吸。在曝气塔中气体则由曝 气机送入塔内，主要用于增加水中的溶解氧。
水从塔体底部出水口排入贮水箱，贮水箱一般设置液位控制阀或溢流阀， 而当水箱中液位控制阀失灵或水箱溢流阀不起作用时，塔体底部的水封就没法 阻止水的向上逆行，使水倒灌进入鼓风(曝气)机，导致风机进水电机烧坏， 引发安全问题，降低运行的效率。
实用新型内容
本实用新型所要解决的技术问题就是提供一种水处理用塔体的防回流结 构，通过简单结构改进，使得吹脱塔运行安全稳定，效率高。
为解决上述技术问题，本实用新型采用如下技术方案：一种水处理用塔体 的防回流结构，包括塔体、设置在塔体顶部的进液口和设置在塔体底部的出液 口、设置在塔体底部的进气口和设置在塔体顶部的出气口、设置在塔体底部封 闭出液口的水封，所述进气口通过进气管路连接鼓风机的出风口，其特征在于： 所述进气管路设置有防止塔体内水通过进气管路逆行到鼓风机的防回流结构。
作为优选，所述防回流结构是将进气管路设计为呈倒置的U型管，所述倒 置的U型管的开口部一端连接进气口，另一端与鼓风机出风口相连接。
作为优选，所述倒置的U型管进气管路的顶端高于塔体顶部。
作为优选，所述倒置的U型管进气管路与进气口相连接侧的下方设置有排 水阀，所述排水阀为一低压控制的压力阀。
作为优选，所述防回流结构为进气管路上设置的单向阀。
作为优选，所述塔体为吹脱塔或曝气塔塔体。
本实用新型通过简单结构改进，即进气管路设置有防止塔体内水通过进气 管路逆行到鼓风机的防回流结构。防回流结构可以为在进气管路呈倒置的U型 管，或者为进气管路上设置的单向阀，因而使得在塔体底部的水回流至塔内时， 不会进入供气设备而导致电机烧坏，延长了设备的使用寿命，使得运行安全可 靠，效率高。
