申请日2011.12.22
公开(公告)日2012.08.15
IPC分类号C02F9/14
摘要
本实用新型属于水处理技术领域，尤其涉及一种太阳能曝气农村污水处理装置，该装置由装置本体、进水口、出水口、排泥管、填料、曝气头、曝气管、直流充氧泵、太阳能板和污水回流装置构成，所述装置本体(1)两端的上部设置进水口(2)和出水口(15)，底部设置排泥管(4)，所述装置本体(1)内部设置多块隔板(12)，所述隔板(12)之间悬装折流挡板(13)，所述污水回流装置由气提回流管(6)和气提充气管(7)组成，所述气提充气管(6)由竖直管(61)和斜管(62)组成，所述竖直管(61)的一端与所述气提充气管(7)连接后将其伸入到所述二沉池(18)内。本实用新型的有益效果是：太阳能电板直接与直流充氧泵连接，直流充氧泵能同时用来曝气和回流，具有设备简单管理维护容易的优点。污水处理池采用一体化多级接触缺氧-好氧工艺，具有产泥量少，占地面积小，脱氮除磷效果好的特点。
权利要求书

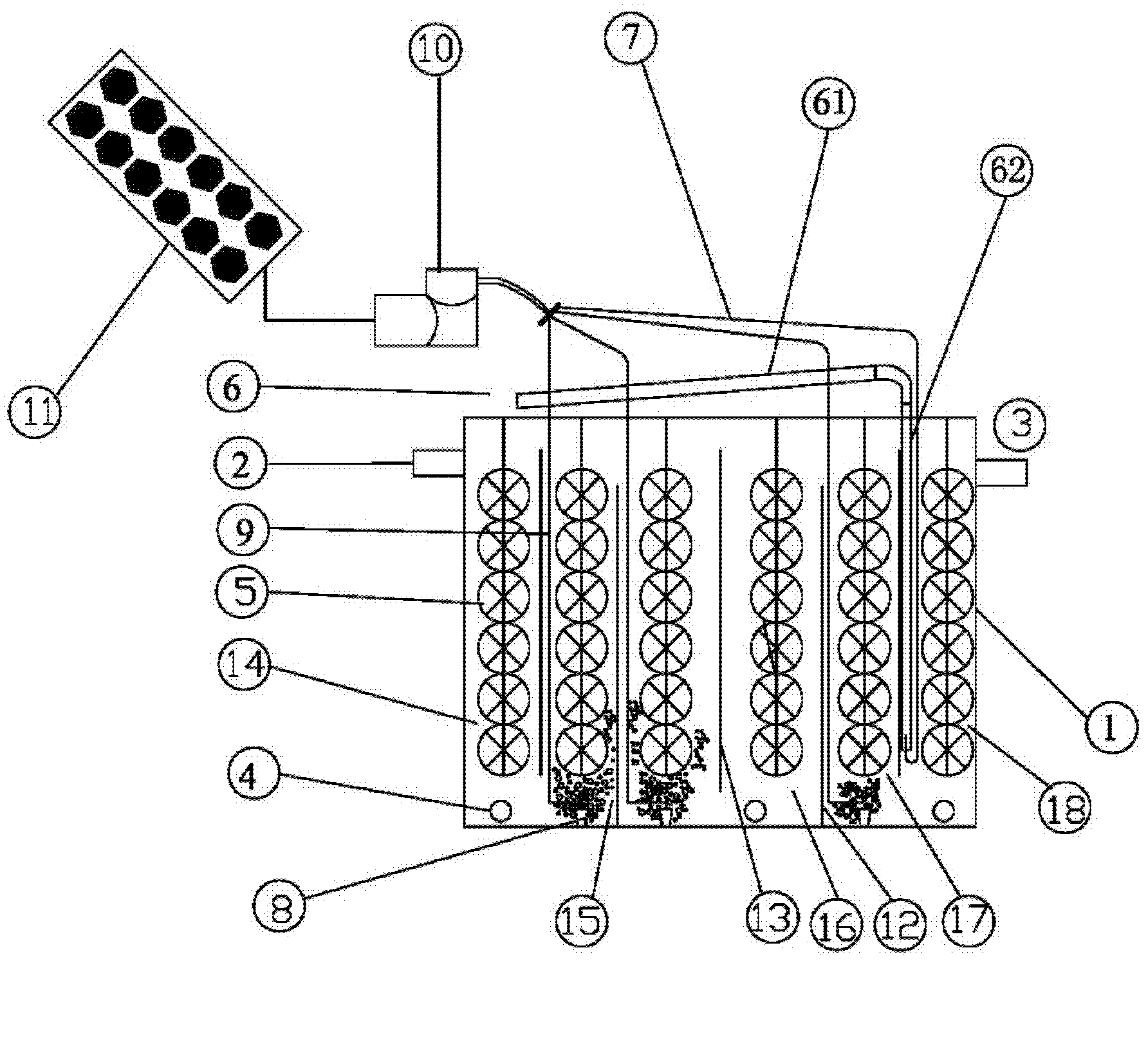

1.一种太阳能曝气农村污水处理装置，其特征在于，该装置由装置本体(1)、进水口(2)、出水口(3)、排泥管(4)、填料(5)、曝气头(8)、曝气管(9)、直流充氧泵(10)和太阳能板(11)构成;
其中，所述装置本体(1)两端的上部设置进水口(2)和出水口(15)，底部设置排泥管(4)，所述装置本体(1)内部设置多块隔板(12)，所述隔板(12)之间悬装折流挡板(13)，所述隔板(12)和折流挡板(13)将所述装置本体(1)分成依次串联的第一厌氧池(14)、第一好氧池(15)、第二厌氧池(16)、第二好氧池(17)和二沉池(18);所述第一厌氧池(14)、第一好氧池(15)、第二厌氧池(16)、第二好氧池(17)和二沉池(18)内均加挂所述填料(5);所述直流充氧泵(10)与所述单晶硅太阳能板(11)连接，所述曝气管(9)一端与所述直流充氧泵(10)连接，另一端与安装在所述第一好氧池(15)和第二好氧池(17)底部的所述曝气头(8)连接;
该装置还包括用于污水回流的污水回流装置，所述污水回流装置由气提回流管(6)和气提充气管(7)组成，所述气提充气管(6)由竖直管(61)和斜管(62)组成，所述竖直管(61)的一端与所述气提充气管(7)连接后将其伸入到所述二沉池(18)内，所述竖直管(61)的管口距二沉池(18)底部5-10cm;所述斜管(61)呈一定坡度固定在所述装置本体(1)的上方，所述斜管(61)的一端位于所述第一厌氧池(15)中上部，距水面5-10cm;所述竖直管(61)的另一端与所述斜管(62)的另一端通过弯头连接;所述气提充气管(7)与所述直流充氧泵(10)连接。
2.根据权利要求1所述的太阳能曝气农村污水处理装置，其特征在于，所述填料(10)为多孔悬浮球填料。
3.根据权利要求1所述的太阳能曝气农村污水处理装置，其特征在于，所述装置本体(1)的尺寸为1m×0.3m×0.8m。
4.根据权利要求1所述的太阳能曝气农村污水处理装置，其特征在于，所述太阳能板(11)为单晶硅太阳能电板。
5.根据权利要求1所述的太阳能曝气农村污水处理装置，其特征在于，所述第一厌氧池(14)、第一好氧池(15)、第二厌氧池(16)、第二好氧池(17)和二沉池(18)的体积比为1:2:1:1:1。
说明书
一种太阳能曝气农村生活污水处理装置
技术领域
本实用新型属于水处理技术领域，尤其涉及一种利用太阳能曝气的多级接触缺氧-好氧农村生活污水处理装置。
背景技术
农村生活污水具有水量大污染面广的特点，是目前国内许多湖泊富营养化的主要原因，但由于经济和管理技术水平的限制，大多数农村生活污水只经过简单的厌氧处理甚至是不经处理直接排入受纳水体，影响水体的正常使用，危害人体健康，破坏生态环境。
利用太阳能曝气的污水处理技术是一种新兴的污水处理技术，具有运行成本低，处理效果好的优点，在污水处理领域尤其是在农村生活污水处理领域具有较高的推广价值和广阔的市场前景。
公开号为CN 101671093A的中国专利公开了一种太阳能农村生活污水处理装置及其工艺，在进水CODCr浓度为250-400mg/L，氨氮浓度为10-30mg/L，总磷浓度为3-7mg/L，停留时间为34-43h的条件下，出水能达到CODCr≤60 mg/L，氨氮≤15 mg/L，总磷≤1mg/L，但是该工艺将太阳能电板发出的电先储存在蓄电池中，蓄电池再与曝气泵和回流泵连接，设备繁多，增加了建设成本，不利于管理维护，同时污水无回流，降低了脱氮效果。
发明内容
[0003] 为解决上述问题，本实用新型提供一种结构简单，能量利用效率高，基建投资少的太阳能曝气农村生活污水处理装置。
本实用新型的技术方案是：一种太阳能曝气农村生活污水处理装置，该装置由装置本体、进水口、出水口、排泥管、填料、曝气头、曝气管、直流充氧泵和太阳能板构成;
其中，所述装置本体两端的上部设置进水口和出水口，底部设置排泥管，所述装置本体内部设置多块隔板，所述隔板之间悬装折流挡板，所述隔板和折流挡板将所述装置本体分成依次串联的第一缺氧池、第一好氧池、第二缺氧池、第二好氧池和二沉池;所述第一缺氧池、第一好氧池、第二缺氧池、第二好氧池和二沉池内均加挂所述填料;所述直流充氧泵与所述单晶硅太阳能板连接，所述曝气管一端与所述直流充氧泵连接，另一端与安装在所述第一好氧池和第二好氧池底部的所述曝气头连接;
该装置还包括用于污水回流的气提回流装置，所述气提回流装置由气提回流管和气提充气管组成，所述气提回流管由竖直管和斜管组成，所述竖直管的一端与所述气提充气管连接后将其伸入到所述二沉池内，所述竖直管的管口距二沉池底部5-10cm;所述斜管呈一定坡度固定在所述装置本体的上方，所述斜管的一端位于所述第一缺氧池中上部，距水面5-10cm;所述竖直管的另一端与所述斜管的另一端通过弯头连接;所述气提充气管与所述直流充氧泵连接。
进一步，所述填料为多孔悬浮球填料。
进一步，所述装置本体的尺寸为1m×0.3m×0.8m。
进一步，所述太阳能板为单晶硅太阳能电板。
进一步，所述第一缺氧池、第一好氧池、第二缺氧池、第二好氧池和二沉池的体积比为1:2:1:1:1。
本实用新型的有益效果是：太阳能电板直接与直流充氧泵连接，直流充氧泵能同时用来曝气和回流，具有设备简单管理维护容易的优点。污水处理池采用一体化多级接触缺氧-好氧工艺，具有产泥量少，占地面积小，脱氮除磷效果好的特点。
