申请日2011.09.24
公开(公告)日2012.02.15
IPC分类号B01D36/04; B01D29/03; B01D29/58
摘要
上游式尾矿库回水处理装置，包括溢水塔，特点是该装置由浮动支架和立壁式过滤装置连接构成;浮动支架由浮管和横梁构成，浮动支架两端活动连接在尾矿库岸边桩柱上;立壁式过滤装置由挡板和滤布构成，按挡板—滤布—挡板顺序依次连续并列挂在浮动支架上，围成清水区，溢水塔位于清水区内。优点是：构思新颖，结构简单，容易制作，投资省;运行安全可靠，在确保沉积滩长度和调洪高度的前提下，有效地降低回水中悬浮物浓度，悬浮物含量由12135mg/L降为30mg/L，完全达到国家规定的排放标准;操作方便，运行、维护费用低，无能源消耗;用于选矿，选别指标大大提高，延长设备使用寿命，有利降低成本，用于农业，显著改善尾矿库下游农作区生态环境。
权利要求书
1.上游式尾矿库回水处理装置，包括尾矿库设置的溢水塔，其特征在于该装置由浮动支架(1)和立壁式过滤装置(6)连接构成;所述的浮动支架由浮管(2)和横梁(3)构成，浮动支架两端活动连接在尾矿库岸边桩柱(4)上;所述的立壁式过滤装置由挡板(7)和滤布(9)构成，按挡板—滤布—挡板自外向内顺序依次连续并列挂在浮动支架上，挡板上边高出水位线，滤布上边与水位线同高，挡板和滤布的下边与尾矿库底部相接，构成隔离—过滤带，围成清水区(15)，溢水塔位于清水区内。

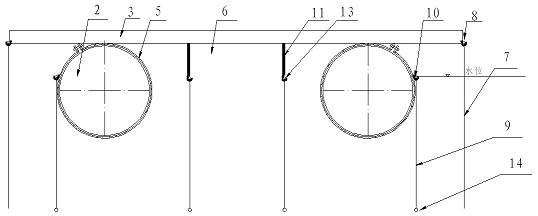

2.根据权利要求1所述的上游式尾矿库回水处理装置，其特征在于所述的浮动支架至少由两只轻型封闭的浮管与横梁连接成浮筏，浮管的长短依清水区的大小而定，浮管管径由其所产生的浮力大于总载荷的要求设定，横梁设置数量依浮管长度设定;所述的浮管上设包箍(5)，浮管由包箍固定在横梁上，包箍外侧设滤布短挂钩(10)，与水位线同高;横梁两端设挡板挂钩(8)，高出水位线，中间设滤布长挂钩(11)，与水位线同高;浮动支架两端的横梁上还设置连接头(12)，连接头置于岸边设立的桩柱的滑槽里。
3.根据权利要求1所述的上游式尾矿库回水处理装置，其特征在于所述的挡板(7)为复合铝板，下部设置透水的小孔，挂设在横梁两端的挡板挂钩上，下边与尾矿库底部相接。
4.根据权利要求1所述的上游式尾矿库回水处理装置，其特征在于所述的滤布为加筋土工布，上设连接长杆(13)，布面上均匀设置小孔，下边设坠铁(14);连接长杆挂设在滤布长挂钩和滤布短挂钩上，在坠铁重力作用下，滤布下边下垂成立壁形，与库底相接触。
5.根据权利要求1所述的上游式尾矿库回水处理装置，其特征在于所述的浮动支架的两端首尾相接，环绕在溢水塔周围，围成清水区，浮动支架由锚链(18)固定，锚链由下坠的重物(19)固定，立壁式过滤装置(6)连接垂直地挂在浮动支架上，下与尾矿库底相接。
说明书
上游式尾矿库回水处理装置
技术领域
本发明属于用过滤方法从液体中分离悬浮粒子装置，尤其涉及矿山尾矿库回水悬浮物的处理装置。
背景技术
上游式尾矿库回水是由尾矿泥浆中澄清水与迳流水构成，自干滩向溢水塔汇集、排放，送往选矿厂用于选矿用水，或用于农业灌溉。尾矿库生产过程中，沉积滩长度越短，调洪高度越小，对回水澄清越有利，也有利于回水的安全使用，但却不利于尾矿库的安全运行。因此某一尾矿库的沉积滩长度、调洪高度必须设计在合理范围内，既能确保尾矿库安全运行，又能确保回水的悬浮物浓度含量达到国家规定的排放指标。用于选矿用水，回水悬浮物浓度≦500mg/L;农田灌溉用水，回水悬浮物浓度200-300mg/L。当前，这类尾矿库回水未经处理，直接通过溢水塔排放，送往选矿厂或农作区。缺陷是回水悬浮物浓度超标，特别是尾矿库运行至中后期，随着坝体增高，沉积滩向库内方向推进，导致澄清距离和容许回水澄清水深减少，回水中悬浮物含量严重超标达12000mg/L以上。这样的回水用于选矿，严重影响选别指标和设备使用寿命，生产成本高;用于农业灌溉，影响农业生态环境。
发明内容
为了克服现有技术存在的缺陷，本发明的目的是提供一种上游式尾矿库回水处理装置，在确保尾矿的沉积滩长度和调洪高度达标的前提下，能有效地降低回水悬浮物浓度，达到国家规定的排放标准;用于选矿，提高选别指标，延长设备使用寿命，降低成本;用于农业灌溉，改善生态环境。
上游式尾矿库回水处理装置，包括尾矿库设置的溢水塔，特点是该装置由浮动支架和立壁式过滤装置连接构成，所述的浮动支架由浮管和横梁构成，浮动支架两端活动连接在尾矿库岸边桩柱上，浮动支架随着库内水位涨落而上下移动，漂浮在水面上;所述的立壁式过滤装置由挡板和滤布构成，自外向内按挡板—滤布—挡板顺序，依次连续地并列挂在浮动支架上，挡板上边高出水位线，滤布上边与水位线同高，挡板和滤布的下边与尾矿库底部相接，构成隔离—过滤带，围成清水区，所述的溢水塔位于清水区内。当浑浊的回水流向清水区时，经过隔离一过滤带的分散、隔离，流速均匀、缓慢，利于悬浮粒子沉降和过滤，吸附在挡板和滤布上的悬浮物在重力作用下沉落库底，过滤后生成的清水汇流至溢水塔，由溢水塔排出。
本发明进一步改进，所述的浮动支架至少由两只轻型封闭的浮管与横梁连接成浮筏，浮管的长短依清水区的大小而定，浮管的管径由其所产生的浮力大于总载荷的要求设定，横梁设置数量依浮管长度设定;所述的浮管上设包箍，浮管由包箍固定在横梁上，包箍外侧设滤布短挂钩，与水位线同高;横梁两端设挡板挂钩，高出水位线，中间设滤布长挂钩，与水位线同高;浮动支架两端的横梁上还设置连接头，连接头置于岸边设立的桩柱的滑槽里。
本发明进一步改进，所述的挡板为复合铝塑板，下部均匀设置透水的小孔，挂设在横梁两端的挡板挂钩上，下边与尾矿库底部相接。浑水流向挡板时，阻挡、分散水流，流速慢而均匀，有利于悬浮粒子沉降与过滤。
本发明进一步改进，所述的滤布为加筋土工布，上设连接长杆，布面上均匀设置小孔，下边设坠铁，连接长杆挂设在滤布长挂钩和滤布短挂钩上，在坠铁重力作用下，滤布下边下垂成立壁形与库底相接触。
本发明进一步改进，所述的浮动支架两端首尾相接，环绕在溢水塔周围，围成清水区，浮动支架由锚链固定，随着水位涨落漂浮在水面上，立壁式过滤装置连接垂直地挂在浮动支架上。
使用时，将本发明装置两端活动连接在尾矿库岸边，浮动支架漂浮在水面上，立壁式过滤装置挂设在浮动支架上，下边与库底相接，将尾矿库水域分隔清水区和浑水区，溢水塔位于清水区内。浑水流过本装置进行分流，隔离和过滤，生成清水由溢水塔排出，悬浮物变成淤泥沉入库底。
与现有技术相比，优点是，构思新颖、结构简单、紧凑、合理，容易制造，投资省;运行安全、可靠，在确保尾矿库沉积滩长度和调洪高度的前提下，有效地降低回水中悬浮物浓度，悬浮物含量由12135mg/L降为30mg/L，完全达到国家规定的排放标准;操作方便，运行、维护费用低，无能源消耗;回水经过处理，用于选矿，选别指标大大提高，延长设备使用寿命，有利于降低生产成本，水质良好的清水用于农业，显著改善尾矿库下游农作区的生态环境。
