申请日2011.07.27
公开(公告)日2012.02.22
IPC分类号C02F3/28
摘要

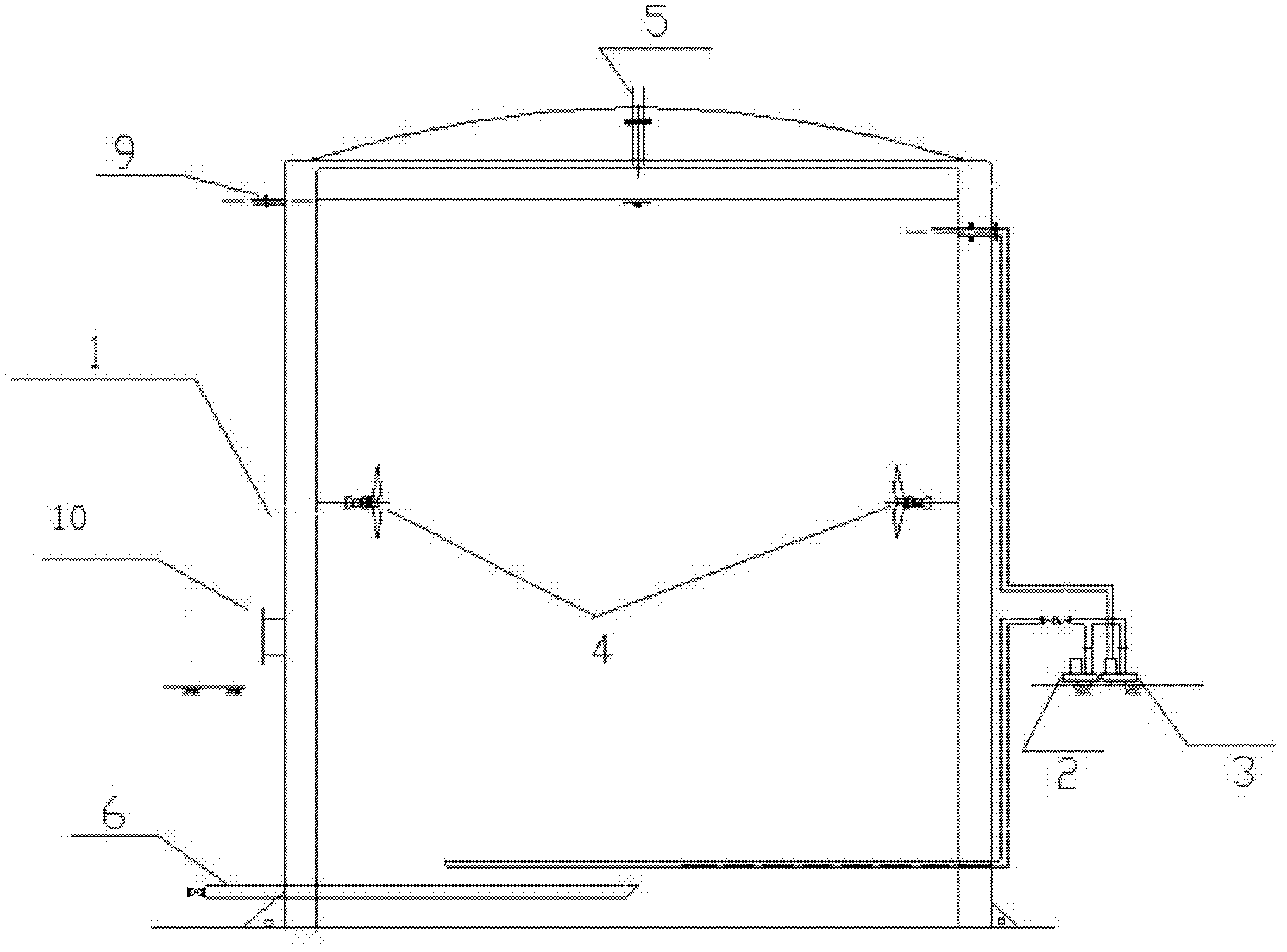

本实用新型涉及高浓度有机废水处理技术领域，具体地说是一种有机废水厌氧反应装置;包括控制系统和厌氧发生器(1)，其特征在于所述的控制系统包括进水泵(2)、循环泵(3)、推进搅拌器(4)和电气开关控制组成;厌氧发生器(1)上方设有排气管(5)，侧壁连接进水泵(2)和循环泵(3)，并设有人孔(10)，所述厌氧发生器内部安装有进水管(7)、排水管(9)、上循环回流管和推进搅拌器(4)，进水泵(2)与进水管(7)相连，循环泵(3)与循环回流管相连，厌氧发生器(1)下方设有排泥管(6);本实用新型在厌氧反应装置处理过程中臭气影响小，运行成本低，处理效率高，具有成本较低，构建期短，操作灵活，运行稳定等优点。
权利要求书
1.一种有机废水厌氧反应装置，包括控制系统和厌氧发生器(1)，其特征在于 所述的控制系统包括进水泵(2)、循环泵(3)、推进搅拌器(4)和电气开关 控制组成;所述厌氧发生器(1)上方设有排气管(5)，侧壁连接进水泵(2) 和循环泵(3)，并设有人孔(10)，所述厌氧发生器内部安装有进水管(7)、 排水管(9)、上循环回流管和推进搅拌器(4)，所述进水泵(2)与进水管(7) 相连，所述循环泵(3)与循环回流管相连，所述厌氧发生器(1)下方设有 排泥管(6)，排泥管的另一端与污泥浓缩池相连接。
2.如权利要求1所述的一种有机废水厌氧反应装置，其特征在于所述排气管(5) 与废气处理装置相连。
3.如权利要求1所述的一种有机废水厌氧反应装置，其特征在于所述厌氧发生 器(1)通过进水管(7)自装置底部采用正六边形环式进水，进水点(8)是 24个下斜倾45度角的DN25-35cm交错孔，所述厌氧发生器内侧壁中部设有 推进搅拌器(4)，底部进水旋转上升，外部上循环回流泵出水口采用三通接 入厌氧发生器(1)的进水口。
4.如权利要求1所述的一种有机废水厌氧反应装置，其特征在于所述排泥管(6) 延伸至厌氧发生器(1)中心，排泥口做45度下斜口，排泥管用双阀门控制， 双阀门中间有污泥取样管。
说明书
有机废水厌氧反应装置
[技术领域]
本实用新型涉及高浓度有机废水处理技术领域，具体地说是一种有机废水 厌氧反应装置。
[背景技术]
随着生产规模的不断扩大及工业技术的飞速发展，高浓度有机废水的污染 源日益增多，带来了严重的水污染问题。鉴于高浓度有机废水的性质和来源不 同，且其治理较为困难，采用一般的废水治理方法难以满足净化处理的经济和 技术要求，因此如何有效地治理高浓度有机废水已成为现阶段国际环境保护技 术领域亟等解决的一个难题。
高浓度有机废水主要具有以下特点：
一是有机物浓度高。COD一般在2000mg/L以上，有的甚至高达几万乃至几 十万mg/L，相对而言，BOD较低，很多废水BOD与COD的比值小于0.3。
二是成分复杂。含有毒性物质废水中有机物以芳香族化合物和杂环化合物 居多，还多含有硫化物、氮化物、重金属和有毒有机物。
三是色度高，有异味。有些废水散发出刺鼻恶臭，给周围环境造成不良影 响。
四是具有强酸强碱性。工业产生的超高浓度有机废水中，酸、碱类众多， 往往具有强酸或强碱性。
高浓度有机废水的危害一是需氧性危害：由于生物降解作用，高浓度有机 废水会使受纳水体缺氧基至厌氧，多数水生物将死亡，从而产生恶臭，恶化水 质和环境。二是感观性污染：高浓度有机废水不但使水体失去使用价值，更严 重影响水体附近人民的正常生活。三是致毒性危害：超高浓度有机废水中含有 大量有毒有机物，会在水体、土壤等自然环境中不断累积、储存，最后进入人 体，危害人体健康。
高浓度有机废水的处理技术粗略分为3类：物化处理技术、化学处理技以 及术生物处理技术。虽然利用物理和化学方法处理难降解有机废水的去除效率 很高，但处理成本太高。废水前预处理的物化方法很多，有混凝、中和、过滤、 隔油、气提、微电解、吸附、化学氧化和厌氧酸化等。吸附预处理技术在净水 处理中早已有广泛的应用，对于低浓度化工废水预处理也已在工程上应用，但 对高浓度有机废水，处理成本太高，影响其在工程上推广应用。超声波是一种 不同于光和热的能量形式，利用波的压缩和扩张，在水中形成微小的气泡，溶 质和溶液分子在气泡中形成蒸汽，由于波的压缩而在气泡中产生瞬时高压和高 温，使得蒸汽中有OH自由基生成，但是超声技术的能耗较大，噪声严重，处 理大量的废水是否经济尚需进一步研究。水解法就是利用部分难降解有机物在 酸性或碱性条件下不稳定的性质，通过调节废水的pH值，从而使难降解有机物 分解的方法，但是水解法的不足在于酸碱的消耗大，水解后因进一步稀释而浪 费了大量水，因此单位水处理的费用很高，很难大范围内推广。
[发明内容]
本实用新型的目的是克服现有问题，提供一种全新实用的高浓度有机废水 厌氧反应装置，高浓度有机废水在厌氧反应装置处理过程中臭气影响小，运行 成本低，处理效率高。
为实现上述目的，本实用新型设计一种有机废水厌氧反应装置，包括控制 系统和厌氧发生器(1)，其特征在于所述的控制系统包括进水泵(2)、循环泵 (3)、推进搅拌器(4)和电气开关控制组成;所述厌氧发生器(1)上方设有 排气管(5)，侧壁连接进水泵(2)和循环泵(3)，并设有人孔(10)，所述厌 氧发生器内部安装有进水管(7)、排水管(9)、上循环回流管和推进搅拌器(4)， 所述进水泵(2)与进水管(7)相连，所述循环泵(3)与循环回流管相连，所 述厌氧发生器(1)下方设有排泥管(6)，排泥管的另一端与污泥浓缩池相连接。
所述排气管(5)与废气处理装置相连。
所述厌氧发生器(1)通过进水管(7)自装置底部采用正六边形环式进水， 进水点(8)是24个下斜倾45度角的DN25-35cm交错孔，厌氧发生器内侧壁中 部设有推进搅拌器(4)，底部进水旋转上升，外部上循环回流泵出水口采用三 通接入厌氧发生器(1)的进水口。
所述排泥管(6)延伸至厌氧发生器(1)中心，排泥口做45度下斜口，排 泥管用双阀门控制，双阀门中间有污泥取样管。
本实用新型与现有技术相比，具有臭气影响小，运行成本低，处理效率高， 构建周期短，操作灵活，运行稳定等优点。该装置增加上循环回流泵，回流泵 进水口取自反应装置上清液，出水口采用三通接入厌氧反应装置进水口。采用 双向阀门控制，操作维护方便。运行时，视进水浓度开启循环泵，稀释进水浓 度减轻厌氧反应装置负荷。不进水时，定时循环，使厌氧污泥与上清液充分接 触，起到一套装置具有两套装置作用。反应装置底部用DN200管排泥，排泥管 延伸至反应装置中心，排泥口做45度下斜口，可预防排泥管堵塞。排泥管用双 阀门控制，双阀门中间有污泥取样管，一旦污泥管被堵，可用污泥取样管打气 疏通，保证厌氧反应装置稳定运行。经过厌氧反应装置可以使COD的去除率达 到60%以上，有机氮转化率可达到80%以上，该装置上部废气收集处理可以使臭 气的去除率达90%以上。
