申请日2012.12.13
公开(公告)日2013.05.29
IPC分类号C02F9/06; C02F1/467; C02F1/461
摘要
本实用新型涉及一种全自动综合水处理器。该全自动综合水处理器包括筒体，筒体内部腔体依次被分为电解腔、检修腔、过滤腔和排污腔，所述电解腔的内表面作为电解阴极，电解腔内设有至少一只电解阳极，电解阳极和电解阴极均与电解电源连接，电解腔内还设有刮刀轴，刮刀轴的通过轴连接器连接有吸污管轴，过滤腔内部设有滤筒，滤筒内设有吸污管，吸污管与吸污管轴连接，吸污管上间隔设有多个吸嘴和用于刷除过滤筒内壁污垢的多个清洁刷。本实用新型全自动综合水处理器以筒体作为电解阴极，筒体内设置有电解阳极，利用电解的方式消除成垢离子，同时具有杀菌消毒作用，经过电解的水再经过过滤筒过滤，滤除水中杂质，综合电解和过滤两种污水处理方式，污水净化效果好。
权利要求书
1.一种全自动综合水处理器，包括筒体，所述筒体的两端设有盖板，其特征在于，筒体内部腔体依次被分为电解腔、检修腔、过滤腔和排污腔，所述电解腔的内表面作为电解阴极、且与外接的电解电源的负极相连接，电解腔内设有至少一只电解阳极，所述电解阳极穿过盖板且与电解电源的正极连接，电解腔内还设有刮刀轴，刮刀轴穿过盖板的一端连接有电机，刮刀轴的另一端通过轴连接器连接有吸污管轴，所述吸污管轴和轴连接器位于检修腔内，所述过滤腔内部设有滤筒，所述滤筒内设有吸污管，所述吸污管与吸污管轴连接，吸污管上间隔设有多个吸嘴和用于刷除过滤筒内壁污垢的多个清洁刷，吸污管的另一端穿过盖板且位于排污腔内，排污腔上设有排污口，电解腔对应的筒体上设有进水口，过滤腔对应的筒体上设有出水口。
2.根据权利要求1所述的全自动综合水处理器，其特征在于，所述刮刀轴上连接有用于刮除电解腔内壁污垢的除垢刮刀。
3.根据权利要求1所述的全自动综合水处理器，其特征在于，所述进水口与出水口之间设有压力表。
说明书
一种全自动综合水处理器
技术领域
本实用新型涉及循环冷却水处理技术领域，特别是一种全自动综合水处理器。
背景技术
过滤器是常用的一种污水 处理装置，利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质的精密设备。过滤器在水处理行业中应用广泛。过滤器主要包括粗滤网、细滤网、允吸扫描组件，清洗驱动装置、排污阀和压差计等。待处理的污水由入水口进入机体，首先经过粗滤网滤掉较大颗粒的杂质，然后再经过细滤网过滤。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层并堆积在细滤网的内侧，在细滤网的内、外两侧形成一个压差。 当压差计检测到压差达到预设值时，清洗驱动装置驱动允吸扫描组件清洗细滤网，清洗出来的污物经过排污阀排出机体内，自动完成清洗过程。
过滤器滤除污物是通过滤网完成。由于现有的过滤器只设有粗滤网和细滤网，污水只经过粗滤网和细滤网两级过滤，过滤精度一般在50微米～1000微米，对于更加细微的悬浮污物则不能滤除，污水净化效果不理想。
实用新型内容
本实用新型的目的在于提供一种可提高污水净化效果的全自动综合水处理器。
为了实现上述目的，本实用新型采用的技术方案为：

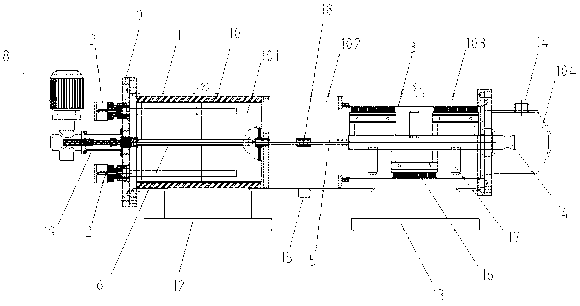

一种全自动综合水处理器，包括筒体，所述筒体的两端设有盖板，筒体内部腔体依次被分为电解腔、检修腔、过滤腔和排污腔，所述电解腔的内表面作为电解阴极、且与外接的电解电源的负极相连接，电解腔内设有至少一只电解阳极，所述电解阳极穿过盖板且与电解电源的正极连接，电解腔内还设有刮刀轴，刮刀轴穿过盖板的一端连接有电机，刮刀轴的另一端通过轴连接器连接有吸污管轴，所述吸污管轴和轴连接器位于检修腔内，所述过滤腔内部设有滤筒，所述滤筒内设有吸污管，所述吸污管与吸污管轴连接，吸污管上间隔设有多个吸嘴和用于刷除过滤筒内壁污垢的多个清洁刷，吸污管的另一端穿过盖板且位于排污腔内，排污腔上设有排污口，电解腔对应的筒体上设有进水口，过滤腔对应的筒体上设有出水口。
优选的，所述刮刀轴上连接有用于刮除电解腔内壁污垢的除垢刮刀。
优选的，所述进水口与出水口之间设有压力表。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：本实用新型全自动综合水处理器以筒体作为电解阴极，筒体内设置有电解阳极，利用电解的方式消除成垢离子，同时具有杀菌消毒作用，经过电解的水再经过过滤筒过滤，滤除水中杂质，综合电解和过滤两种污水处理方式，污水净化效果好。
